Железобетонные сваи в основании зданий и сооружений
Железобетонные сваи используют там, где верхние слои грунта не обеспечивают надежную опору для фундамента. Свая передает нагрузку от здания на глубину, где грунт обладает достаточной несущей способностью, либо воспринимает усилия за счет бокового трения по стволу. Такое решение применяют при строительстве жилых домов, промышленных объектов, складов, мостовых опор, набережных, подпорных сооружений, подробнее здесь.
По способу работы различают сваи-стойки и висячие сваи. Свая-стойка опирается нижним концом на плотный слой грунта или скальную породу. Висячая свая воспринимает нагрузку в основном через трение боковой поверхности о грунт. По форме сечения встречаются квадратные, прямоугольные, сплошные, полые, составные изделия. По способу изготовления используют заводские элементы с контролируемой прочностью бетона и параметрами армирования.
Виды свай
На практике широко применяют забивные железобетонные сваи. Их изготавливают на заводе, доставляют на объект и погружают ударным, вибрационным или вдавливающим оборудованием. Забивные изделия ценят за предсказуемое качество, высокую несущую способность и устойчивость к воздействию влаги в грунте. Для значительной глубины используют составные сваи, которые наращивают по мере погружения.

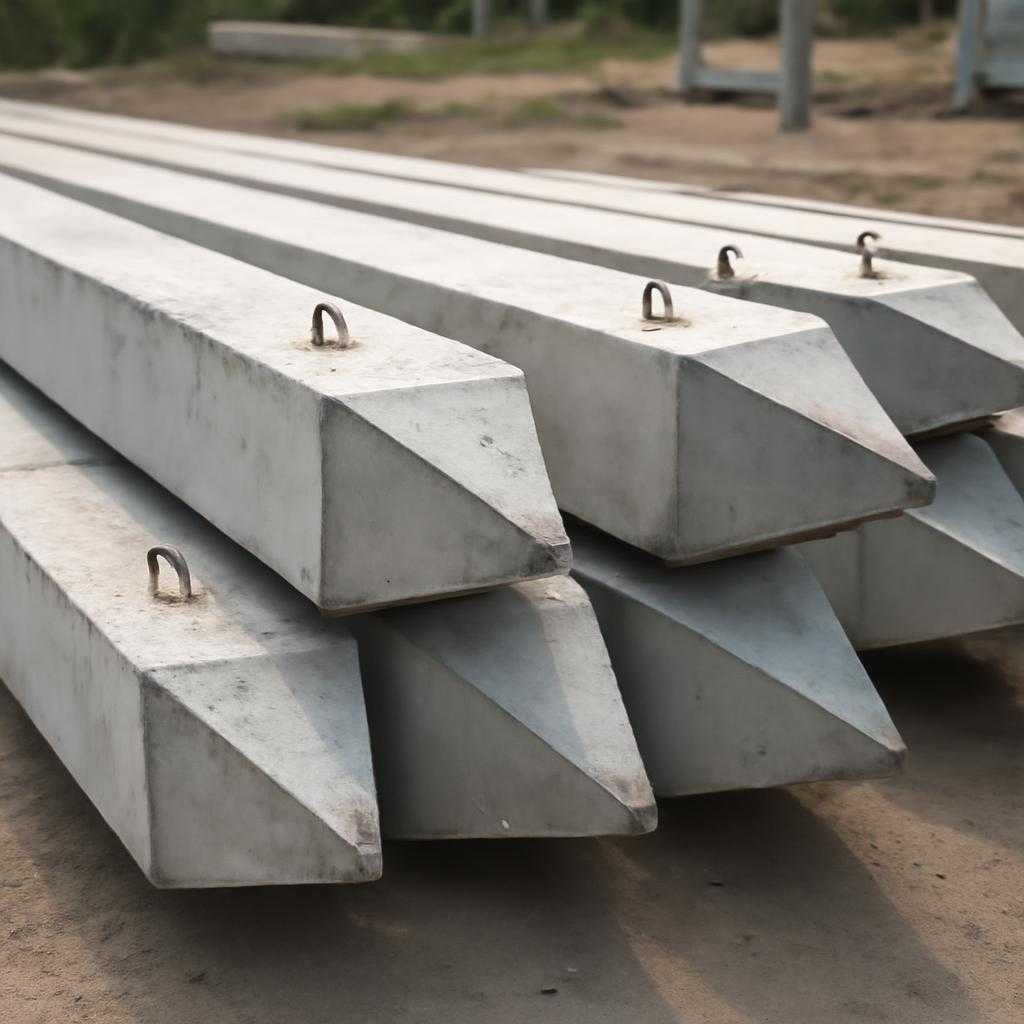

Отдельную группу составляют сваи-оболочки и полые элементы. Их используют на крупных объектах, где нужны большая глубина, повышенная несущая способность или снижение расхода материала без потери расчетной работы. В гражданском строительстве чаще встречаются сплошные призматические сваи с квадратным сечением. Они удобны для транспортировки, складирования и погружениения стандартной техникой.
Конструкция железобетонной сваи включает бетонный ствол, рабочую арматуру и монтажные элементы. Продольная арматура воспринимает растягивающие усилия, поперечная удерживает каркас и ограничивает раскрытие трещин. Оголовок усиливают, поскольку при забивке он принимает ударную нагрузку от молота через наголовник. Нижнюю часть выполняют с заострением или пирамидальным наконечником для входа в грунт. У полых изделий конструкция отличается, но принцип остается тем же: бетон работает на сжатие, арматура компенсирует растягивающие и изгибающие воздействия.
Область применения
Железобетонные сваи подходят для слабых, водонасыщенных, насыпных и просадочных грунтов, где мелкозаглубленный фундамент не дает нужной надежности. Их используют под многоквартирные дома, производственные корпуса, резервуары, эстакады, линии электропередачи, гидротехнические сооружения. При плотной городской застройке выбор способа погружения зависит от уровня шума, вибрации и расстояния до соседних зданий.
Свайный фундамент применяют при высоком уровне грунтовых вод, значительных нагрузках от каркаса, неравномерных грунтовых условиях по пятну застройки. Железобетон хорошо работает в земле при соблюдении требований к защитному слою бетона и качеству смеси. Материал устойчив к влаге, долговечен, сохраняет несущую способность при длительной эксплуатации. Ограничения связаны с транспортной длиной изделий, массой элементов, потребностью в ковровой технике и риском динамического воздействия на близлежащие конструкции при ударной забивке.
Монтаж и контроль
Монтаж начинается с инженерныхо-геологических изысканий и расчета свайного поля. По результатам определяют длину, сечение, шаг свай, глубину погружения, тип ростверка. Перед началом работ площадку выравнивают, выносят оси, проверяют отметки, организуют складирование изделий. Каждую свою осматривают: недопустимы сколы в рабочей зоне, трещины, повреждение оголовка, оголение арматуры.
При забивке сваи устанавливают в проектное положение, выверяют по вертикали и погружают серией ударов. Отклонение от оси контролируют на раннем этапе, пока элемент не ушел в грунт на значительную глубину. Для снижения вибрации применяют вдавливание. Гидравлическое вдавливание подходит для участков рядом с существующими зданиями, подземными коммуникациями и дорогами с интенсивным движением. После погружения фиксируют отметку верха, фактическую глубину, отказ сваи — величину погружения от одного удара в конце забивки. По отказу косвенно судят о достигнутой несущей способности.
После завершения свайных работ срезают оголовки до проектной отметки, раскрывают арматуру для связи с ростверком и устраивают монолитную или сборную обвязку. Качество основания подтверждают исполнительной схемой, журналом погружения, результатами испытаний. Для проверки несущей способности применяют статические и динамические испытания. Статическое испытание дает прямую оценку работы сваи под нагрузкой и используют его при ответственных объектах или сложных грунтовых условиях.
Срок службы свайного основания зависит от расчетной схемы, качества бетона, корректного армирования, точности погружения и условий эксплуатации. Ошибки обычно связаны с неверной оценкой грунта, повреждением головы сваи при забивке, нарушением геометрии свайного поля, отсутствием контроля отказа, плохой связью оголовков с ростверком. При грамотном проектировании и нормальном производственном контроле железобетонные сваи формируют устойчивое основание для зданий с большой нагрузкой и длительным сроком службы.
