Железобетонные сваи в основании зданий и сооружений

Железобетонные сваи используют для передачи нагрузки от здания на плотные слои грунта или для работы за счет бокового трения по стволу. Такое основание выбирают при слабых верхних слоях, высоком уровне грунтовых вод, неравномерной сжимаемости грунта, крупных нагрузках от колонн, стен, опор и технологического оборудования. Подробнее здесь. Свайное поле снижает осадки, выравнивает работу основания под разными участками здания и дает устойчивость в условиях, где ленточный или плитный фундамент выходит слишком массивным либо не дает нужной надежности.

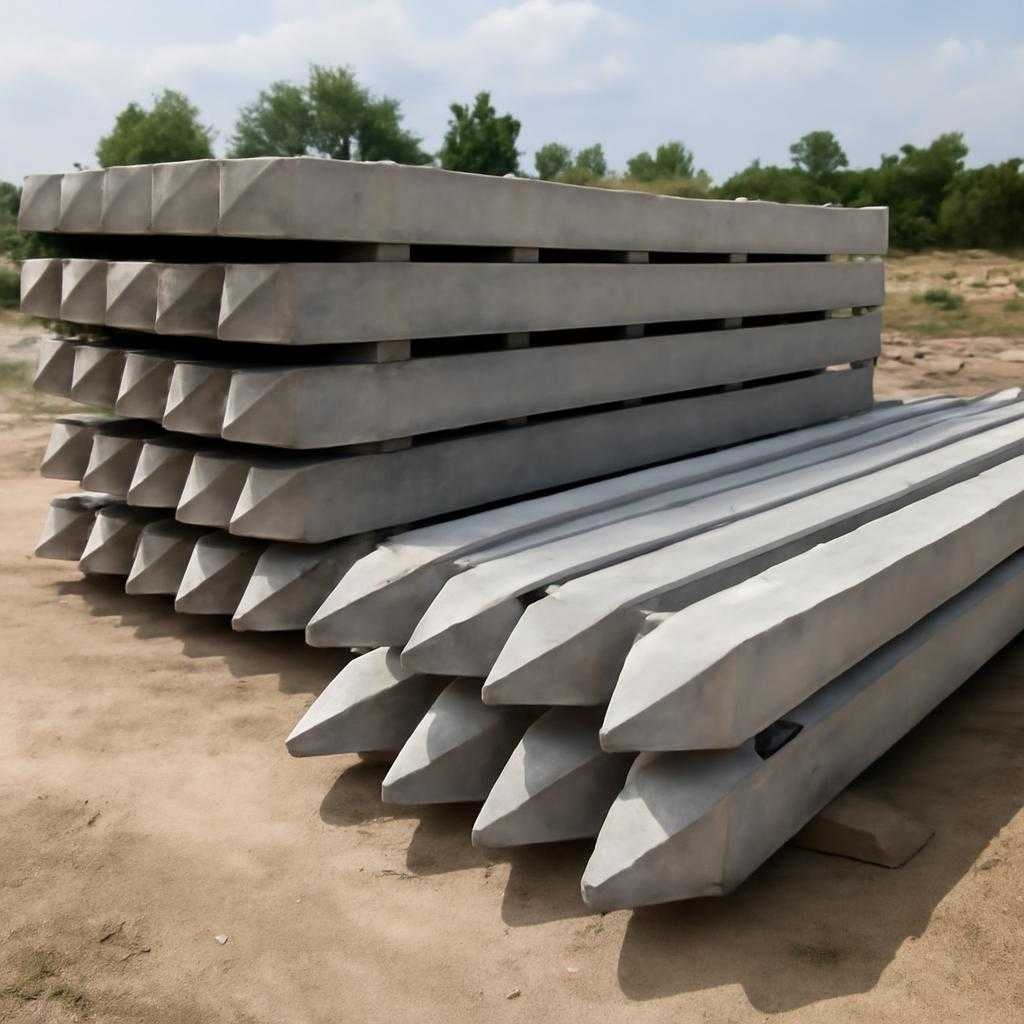

В строительной практике применяют забивные, составные, сваи-оболочки и изделия специального назначения. Наиболее распространены забивные призматические сваи квадратного сечения с заостренным нижним концом. Их изготавливают из тяжелого бетона с пространственным арматурным каркасом. Продольная арматура воспринимает растягивающие усилия при транспортировке, подъеме и забивке, поперечная удерживает каркас и ограничивает раскрытие трещин. Оголовок усиливают для восприятия ударной нагрузки от молота, нижнюю часть формируют с учетом погружения в грунт без разрушения бетона.

Виды свай

По способу работы различают сваи-стойки и висячие сваи. Свая-стойка передает нагрузку на плотный слой у нижнего конца. Висячая свая работает за счет сопротивления грунта по боковой поверхности и под острием. На площадке нередко сочетаются оба механизма, но расчет ведут по данным инженерно-геологических изысканий и результатам испытаний.

По конструкции железобетонные сваи бывают цельными и составными. Цельные удобны при доступной длине перевозки и наличие техники для погрузкиужения. Составные собирают из двух или нескольких секций, когда проектная отметка лежит глубоко, а транспортные габариты ограничены. Стык выполняют сварным или механическим, с передачей продольного усилия без потери соосности. Качество стыка напрямую влияет на работу ствола при забивке и под нагрузкой.

По форме поперечного сечения используют квадратные, прямоугольные, полые круглые и кольцевые элементы. Полые изделия снижают массу, что удобно при перевозке и подъеме, но их применение связано с расчетом на местную прочность стенки и на условия погружения. Для мостовых опор, причалов и массивных сооружений применяют сваи-оболочки большого диаметра. После установки их полость заполняют бетоном или оставляют по проектному решению.

Область применения определяется не только несущей способностью. Учитывают плотность застройки, допустимый уровень шума и вибрации, глубину залегания плотного слоя, наличие подземных сетей, сезонные условия и схему передачи нагрузки от надземной части. Железобетонные сваи используют под жилые и производственные здания, мачты, эстакады, подпорные конструкции, опоры линий, резервуары, насосные станции, набережные и гидротехнические объекты. На слабых насыпных грунтах они дают предсказуемую работу основания при условии корректного расчета и грамотного погружения.

Устройство и работа

Свая как конструктивный элемент состоит из железобетонного ствола, острия или башмака, арматурного каркаса и оголовка. В сборном ростверке верхние концы объединяют железобетонной плитой или балкой. Ростверк распределяет нагрузку между сваями, связывает их в единую систему и задает пространственную жесткость основания. По положению относительно поверхности грунта ростверк бывает низким и высоким. Низкий опирается на грунт или располагается рядом с ним. Высокий работает с зазором над поверхностью, что используют на участках с подвижками, подтоплением или сезонным пучением.

Для долговечной работы важны защитный слой бетона, класс бетона по прочности, морозостойкость и водонепроницаемость по условиям площадки. В агрессивной среде подбирают состав бетона и тип арматуры с учетом коррозионного воздействия. При перевозке и складировании свай укладывают на прокладки в расчетных точках. Нарушение схемы опирания ведет к появлению трещин еще до начала монтажа.

Расчет свайного основания включает определение несущей способности отдельной сваи, подбор числа элементов в кусте или поле, проверку осадок, учет горизонтальных усилий и моментов. Для динамически нагруженных сооружений оценивают поведение основания при повторных воздействиях. Для районов с морозным пучением проверяют силы выдергивания. При наличии просадочных грунтов рассматривают изменение свойств основания после увлажнения. Формальный выбор длины по аналогии с соседним объектом дает высокий риск ошибки, поскольку даже в пределах одной площадки разрез грунта меняется по глубине и по площади.

Монтаж и контроль

Монтаж начинают с разбивки осей и выноса точек погружения. До завоза партии проверяют паспорта изделий, геометрию, состояние бетона, отсутствие недопустимых трещин, маркировку и соответствие проекту. На стройплощадке подготавливают пути для копра, зону складирования и последовательность подачи свай к месту работ. Любое отклонение в логистике напрямую влияет на ритм забивки и на риск повреждений при повторных перемещениях.

Погружение выполняют ударным, вибрационным или вдавливающим способом. Для железобетонных забивных свай основной вариант — ударное погружение молотом через наголовник, который распределяет усилие и защищает оголовок от местного разрушения. В плотной городской застройке выбирают вдавливание, поскольку оно снижает шум и динамическое воздействие на соседние здания. При труднопроходимых слоях применяют лидерное бурение — устройство направляющей скважины меньшего диаметра для облегчения проходки верхней части массива и сохранения точности положения сваи.

Во время монтажа контролируют вертикальность, положение в плане, глубину погружения, отказ сваи и состояние оголовка. Отказом называют величину погружения за серию ударов, по нему судят о достижении расчетного сопротивления грунта в сочетании с проектными и испытательными данными. Если свая ушла на проектную отметку слишком рано или, наоборот, не достигает нужной глубины при повышенном сопротивлении, работы приостанавливают и уточняют причину. Источник проблемы скрывается в валунах, линзах плотного грунта, ошибке разбивки, дефекте изделия, неточном прогнозе разреза или в неверно выбранном оборудовании.

После завершения забивки верхние участки подрезают до проектной отметки, очищают арматуру для связи с ростверком и устраивают монолитное объединение. Качество основания подтверждают исполнительной схемой, журналами погружения и результатами испытаний. Используют динамические и статические испытаниятания. Статическое нагружение дает прямую оценку несущей способности и осадки, но занимает много времени и требует площадки для упорной системы. Динамический контроль быстрее, однако его результаты зависят от корректности интерпретации и свойств грунта.

Железобетонные сваи имеют ясные преимущества: высокая заводская готовность, стабильная геометрия, прогнозируемая прочность, работа в водонасыщенных грунтах, возможность серийного монтажа и понятная технология контроля. Ограничения тоже существенны. Забивка создает шум и вибрацию, транспортировка длинномерных изделий усложняет снабжение, на участках с плотными прослоями возрастает риск повреждения ствола, а в стесненных условиях не всегда удается разместить копровую технику. По этой причине выбор в пользу железобетонных свай делают после сравнения с буронабивными, винтовыми или стальными решениями по грунтовым условиям, срокам и условиям производства работ.

При грамотном проектировании и точном монтаже железобетонная свая работает как надежный несущий элемент с длительным сроком службы. Ключевое значение имеют не громкие характеристики, а связка изысканий, расчета, качества изделий, дисциплины на площадке и контроля каждой операции от разгрузки до устройства ростверка.
