Железобетонные сваи для надёжного основания зданий

Железобетонные сваи используют там, где верхние слои грунта не дают опоре достаточной несущей способности. Свая передаёт нагрузку от здания на плотные слои по нижнему концу, по боковой поверхности или по двум схемам сразу. За счёт заводского изготовления такие изделия получают стабильную геометрию, предсказуемую прочность бетона и контролируемое армирование. Их применяют здесь при строительстве жилых домов, складов, производственных корпусов, подпорных конструкций, причалов и опор инженерных сооружений.

По способу работы различают сваи-стойки и висячие сваи. Свая-стойка опирается на плотный слой грунта и передаёт основную нагрузку через пяту. Висячая свая работает за счёт трения боковой поверхности о грунт, когда прочный слой лежит глубоко. На практике расчёт нередко учитывает обе составляющие, но преобладание одной из них влияет на длину изделия, шаг свайного поля и способ погружения.

Виды свай

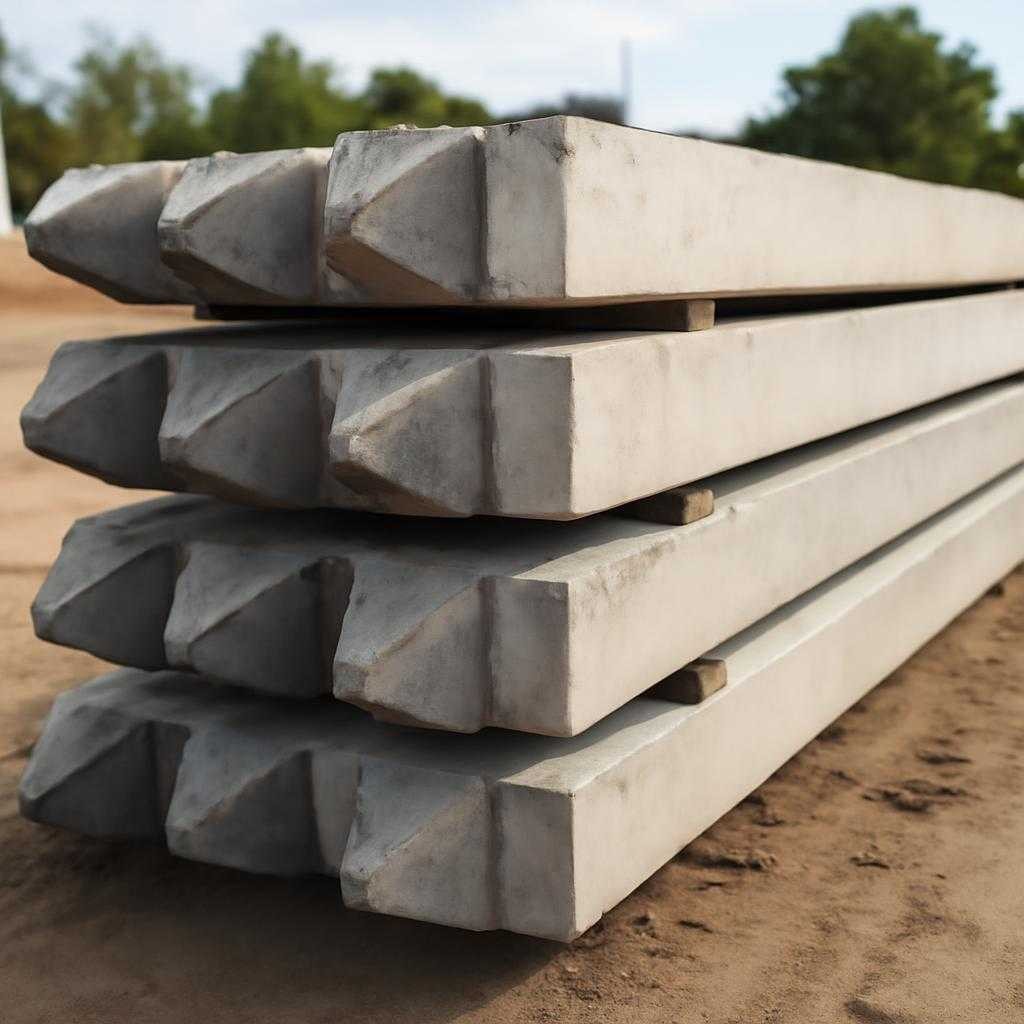

По конструкции железобетонные сваи делят на забивные, составные, полые, сплошного сечения, сваи-оболочки и буронабивные элементы с железобетонным стволом. В жилом и промышленном строительстве широко применяют забивные призматические сваи квадратного сечения. Они хорошо переносят ударные нагрузки при погружении и подходят для серийного монтажа. Составные используют при большой проектной глубине, когда цельный элемент неудобно перевозить или поднимать краном. Секции стыкуют сварными или механическими соединениями по проектному решению.

По форме поперечного сечения встречаются квадратные, прямоугольные, тавровые, двутавровые и круглые изделия. Выбор зависит от расчётной нагрузки, схемы рисработы фундамента, условий погружения и требований к расходу материалов. Полые сваи уменьшают массу элемента и упрощают погружение на значительную глубину. Сваи-оболочки применяют на крупных объектах и в гидротехническом строительстве. После установки внутреннюю полость заполняют бетоном или используют по принятой конструктивной схеме.

Отдельную группу составляют предварительно напряжённые сваи. В них арматуру натягивают до бетонирования или после набора прочности, чтобы снизить риск трещинообразования при транспортировке и забивке. Предварительное напряжение оправдано на длинных элементах и при высоких эксплуатационных нагрузках.

Где применяют

Главная область применения — участки со слабым верхним слоем, насыпным грунтом, высоким уровнем подземных вод, просадочными или неоднородными основаниями. Свайный фундамент выбирают при большой расчётной нагрузке от здания, при ограниченной осадке, при строительстве вблизи существующих сооружений, где важна предсказуемость работы основания. Для мостовых опор, эстакад и набережных железобетонные сваи ценят за стойкость к длительной эксплуатации и возможность собрать фундамент из повторяемых элементов.

На выбор влияет не только грунт, но и технология площадки. Забивные элементы удобны при большом объёме работ и свободном доступе копровой техники. В плотной городской застройке оценивают уровень шума и вибрации, поскольку ударное погружение влияет на соседние здания и подземные коммуникации. При таких условиях нередко переходят на буронабивные решения, но если по проекту выбраны именно железобетонные забивные сваи, монтаж организуют с контролем колебаний и обследованием окружающей застройки.

Для частного домостроения железобетонные сваи используют реже, чем винтовые или буронабивные, по причине техники, логистики и стоимости мобилизации оборудования. Зато на участках со сложным грунтом и при тяжёлом доме из кирпича или железобетона свайное основание из заводских элементов даёт точную расчётную схему и высокую долговечность.

Монтаж

Работы начинают с инженерно-геологических изысканий и расчёта свайного поля. Без данных по составу грунта, глубине плотных слоёв и уровню воды выбор длины и сечения превращается в догадку. После расчёта готовят разбивку осей, места складирования и схему движения техники. Сваи на площадке укладывают на подкладки, чтобы исключить повреждение граней и рабочих петель.

Погружение выполняют дизель-молотом, гидромолотом, вибропогружателем или вдавливающей установкой. Для железобетонных забивных свай ударный способ остаётся основным. На оголовок ставят наголовник, который распределяет усилие и защищает бетон от местного разрушения. Вертикальность контролируют в начале погружения и по мере проходки. Ошибка по положению на старте приводит к отклонению по всей длине, а исправить его после ухода сваи в грунт почти нельзя.

Во время забивки отслеживают отказ сваи — величину её погружения от серии ударов. По отказу судят о достижении расчётной несущей способности в сочетании с данными проекта и пробных испытаний. Слишком малый отказ на ранней отметке указывает на препятствие в грунте или на прослойку, не предусмотренную изысканиями. Слишком большой — на недостаточное сопротивление основания или неверно выбранную длину.

После погружения сваи обрезают до проектной отметки, очищают оголовки, раскрывают арматуру для сопряжения с ростверком и бетонируют монолитную часть фундамента. Ростверк объединяет отдельные элементы в общую систему и распределяет нагрузку от стен, колонн или рам. При устройстве сборного ростверка особое внимание уделяют точности отметок и расположению выпусков арматуры.

Практические особенности

У железобетонных свай есть сильные стороны. Заводское изготовление снижает разброс по качеству. Монтаж идёт быстро при поточной организации. Несущая способность одной сваи известна по расчёту и подтверждается испытаниями. Осадки у правильно спроектированного свайного поля меньше и равномернее по сравнению с фундаментом на слабом грунте без усиления.

Ограничения связанные с транспортировкой длинномерных элементов, работой тяжёлой техники и воздействием на окружающую застройку. При ударной забивки возникает шум, вибрация, риск повреждения хрупких конструкций рядом с площадкой. Ещё одна проблема — ложный отказ, когда свая временно перестаёт идти из-за уплотнения грунта вокруг ствола. В таких условиях картину уточняют повторной добавкой после технологической паузы и сопоставлением с проектными данными.

Типичные ошибки на объекте хорошо известны. Сваи поднимают без соблюдения точек строповки и получают скрытые трещины. Грани отбивают при складировании на неровное основание. Погружение начинают без точной разбивки и теряют проектный шаг. Оголовок разрушают из-за неисправного наголовника. Иногда игнорируют пробные сваи и испытания, хотя без них трудно представитьпроверить расчёт на конкретной площадке.

При выборе железобетонных свай решающими остаются три фактора: свойства грунта, расчётная нагрузка и условия монтажа. Если проект связан с геологией участка, а погружение ведут с нормальным контролем, свайный фундамент работает долго и предсказуемо.
