Замена подсветки телевизора дома: точная разборка, подбор линеек и аккуратная сборка без лишнего риска

Подсветка телевизора выходит из строя тихо: экран темнеет, изображение едва читается под фонариком, звук остается, индикатор питания горит штатно. Я не раз сталкивался с такой картиной на кухонных панелях, домашних больших диагоналях, гостиничных аппаратах после долгой круглосуточной работы. Причина почти всегда одна: деградация светодиодов в линейках LED-подсветки, реже — сбой драйвера, обрыв цепи, потеря контакта на разъеме, подгоревшая дорожка. Для домашнего ремонта задача реальная, если действовать без спешки и держать в голове простую мысль: матрица хрупка, как тонкий лед на весенней реке, а рассеиватели и пленки не прощают пыли, перекоса и отпечатков.

Перед началом я всегда провожу короткую диагностику без разборки. Если телевизор включается, звук есть, меню на экране видно при подсветке фонариком под острым углом, значит видеотракт жив, а зона поиска сужается до подсветки и ее питания. Если экран вспыхивает на секунду и гаснет, картина похожа на срабатывание защиты драйвера: один из светодиодов пробит, цепь уходит в аварийный режим, блок снимает напряжение. Если нет ни изображения, ни звука, сначала проверяют питание, main board, T-CON, шлейфы. Подсветка тут уже не главный подозреваемый.

Подготовка места

Рабочая поверхность нужна широкая, ровная, чистая. Я стелю плотный плед без ворса, сверху — большой лист гладкого картона или вспененного полиэтилена. На таком основании удобно переворачивать корпус и укладывать матрицу. Пыль, металлическая стружка, крошки, саморезы под рукой недопустимы. Нужны крестовые отвертки, пластиковые медиаторы, пинцет, мультиметр, тестер LED-линеек с регулируемым напряжением, изопропиловый спирт, безворсовые салфетки, маркер для меток, небольшие контейнеры под крепеж. Если телевизор крупный, лучше работать вдвоем: один держит рамку, второй снимает защелки и страхует стекло.

Перед вскрытием корпус отключают от сети и дают ему полежать. Электролиты блока питания успеют разрядиться, хотя на крупных емкостях остаточный потенциал иногда держится дольше. Я не полагаюсь на удачу и перед касанием силовой части проверяю напряжение мультиметром. Привычка старая, зато пальцы целы.

Разборка телевизора начинается со снятия задней крышки. Саморезы часто разной длины, и тут удобно рисовать на листе схему крышки с точками крепления, выкладывая крепеж по местам. Такой способ избавляет от перекоса корпуса при сборке. После снятия крышки я осматриваю блок питания и main board. Вздутые конденсаторы, потемнение лака, следы нагрева у разъемов, трещины пайки вокруг трансформаторов и силовых элементов сразу многое подсказывают. Если драйвер подсветки встроен в блок питания, на разъеме LCD+ и LED- измеряют напряжение в момент старта. На исправной цепи оно поднимается до рабочего уровня, на аварийной — кратко появляется и пропадает.

Есть редкий, но полезный термин — биннинг светодиодов. Так называют сортировку кристаллов по яркости и прямому напряжению. Для телевизора такая деталь критична: линейки с иным биннингом светят иначе, и экран после ремонта получает пятна яркости или оттенка. По этой причине я предпочитаю менять комплект линеек целиком, а не перепаивать один-два светодиода из случайного набора. Локальная замена возможна, но результат часто напоминает латку на белой рубашке.

Снятие матрицы

Дальше начинается самая деликатная часть. Отсоединяют шлейфы, динамики, ИК-приемник, кнопочную плату, если она мешает доступу. Перед снятием передней рамки я делаю несколько фото каждого узла. Снимки экономят время и нервы на обратной сборке. Рамка держится на саморезах или защелках. Пластик отщелкивают медиатором без рывков, обходя периметр. Резкий нажим оставляет трещины, а они позже дают люфт и скрип.

Под рамкой лежит матрица — тончайшая стеклянная панель с шлейфами COF. COF, или Chip-on-Film, — гибкая пленка с микросхемой драйвера строк и столбцов. Удар по кромке, перегиб, давление пальцем рядом с шлейфом легко выводят панель из строя. Цена ошибки тут выше цены подсветки в несколько раз. Я беру матрицу только за края, поднимаю строго в плоскости, без скручивания, и сразу перекладываю на подготовленную чистую поверхность.

Под матрицей находятся оптические слои: листы рассеивателя, призматические пленки, отражатель. Их порядок нельзя путать. Призматическая пленка имеет микроребра, если перевернуть ее не той стороной, подсветка станет неровной, яркость упадет, экран получит мутный характер свечения. Я складываю слои стопкой в том порядке, в каком они лежали, и отмечаю угол маркером на бумажном ярлыке. На самих пленках маркером писать не нужно.

Теперь открывается доступ к корыту подсветки и LED-линейкам. Здесь часто видны темные точки на рассеивателях линз — следы перегрева над уставшими светодиодами. Иногда линза отваливается, и на экране до поломки возникало яркое пятно. Под линзой стоит сам диод, а линза формирует световой рисунок для равномерной засветки. Ее геометрия рассчитана точно, как сопло в аэродинамике, смещение даже на миллиметр ломает распределение света.

Проверка и подбор

Линейки держатся на саморезах, защелках или двустороннем теплопроводном скотче. Перед снятием я проверяю каждую тестером подсветки. Такой прибор подает регулируемое высокое напряжение с ограничением тока и быстро показывает, живая цепь или есть обрыв. Если тестера нет, годится мультиметр в режиме проверки диодов для отдельных LED, но на длинных линейках его возможностей мало. Найденная мертвая планка не повод менять одну деталь. При длительной работе светодиоды стареют группой, как команда гребцов после долгой дистанции: один уже остановился, остальные дышат на пределе. Замена комплекта дает ровный свет и нормальный ресурс.

Подбор линеек ведут по маркировке на самих планках, модели матрицы и диагонали, а не только по названию телевизора. У одной модели бренда нередко встречаются разные панели от разных производителей. Маркировка printed code на обратной стороне линейки или на алюминиевой планке точнее любого поиска по витрине магазина. Если купить близкий вариант без полной сверки отверстий, длины, числа диодов и типа разъема, при сборке всплывут лишние миллиметры, а в ремонте телевизоров миллиметр временами звучит громче молотка.

Есть еще один термин, полезный для понимания: люминофорная деградация. У белых LED синий кристалл светит через слой люминофора, который со временем стареет от температуры. Цветовая температура уплывает, яркость падает, часть диодов желтеет. По этой причине старые и новые элементы в одной плоскости часто дают разнотон. Экран после частичной перепайки выглядит как небо перед грозой: в одном углу холодный свет, в другом теплое пятно.

Если планируется не замена линеек, а перепайка отдельных диодов, нужен нижний подогрев или аккуратная работа феном с контролем температуры, качественный флюс, понимание полярности и размерного стандарта корпуса. На практике дома такой путь редко радует. Перегрев алюминиевой подложки, сдвиг линзы, плохой тепловой контакт — и ремонт возвращается через пару недель. Я применяю перепайку как временное решение или при редких линейках, которых нет в продаже.

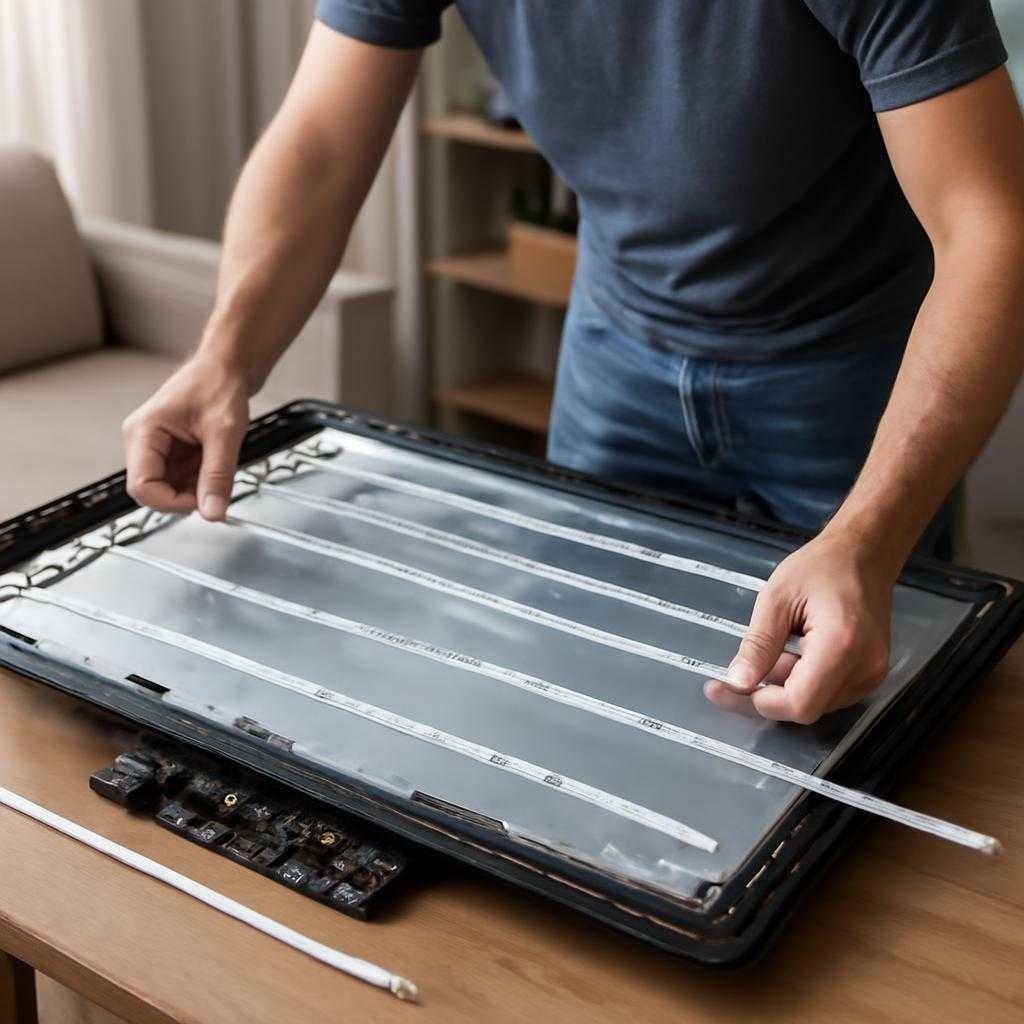

Установка новых планок начинается с очистки посадочного места. Старый скотч, пыль, остатки клея убирают полностью. Теплоотвод для LED критичен: алюминиевая линейка сбрасывает тепло в металлическое корыто, и любой зазор под ней поднимает температуру кристалла. Для фиксации используют материал, рассчитанный на теплообмен. Обычный толстый бытовой скотч тут плохой союзник. Если производитель применял саморезы, их возвращают на место. Если стоял тонкий термоскотч, ставят аналогичный по толщине.

После механической установки я проверяю свечение каждой линейки отдельно и всего комплекта целиком. Свет должен быть ровным, без явных провалов, мигания, зон с иной температурой. На этом этапе удобно взглянуть на ток подсветки в цепи драйвера. У ряда моделей после замены линеек полезно слегка снизить ток подсветки через сервисные настройки или подбор резистора датчика тока на драйвере, если конструкция и схема известны. Снижение в разумных пределах продлевает ресурскурс диодов и почти не влияет на реальную картинку в комнате. Но вмешательство в схему без понимания топологии драйвера — плохая идея. Тут легко сдвинуть режим в опасную зону.

Сборка без пыли

Перед возвратом оптических пленок я продуваю корыто грушеобразной воздуходувкой, убираю пылинки антистатической салфеткой, проверяю линзы. Любая соринка после сборки видна на светлом фоне темным пятном или полупрозрачным облаком. Пленки укладывают строго в прежнем порядке и ориентации. Края должны лечь без волны. Замятый угол потом рисует на экране световой артефакт. Отражатель расправляют без натяга. Если на нем есть подгорание в точках старых диодов, с новыми линейками экран уже будет ровнее, но сильные следы иногда просвечивают. В таком случае отражатель меняют, если доступна деталь-донор.

Возврат матрицы — кульминация всей работы. Стекло опускают мягко, параллельно основанию. Шлейфы T-CON укладывают без перекрута. Прижимные планки, если они предусмотрены, ставят без лишней силы. После фиксации рамки я включаю телевизор на короткий тест до установки задней крышки. На белом, сером, синем фоне сразу видны пылинки, засветы, перевернутые пленки, смещенные линзы. Если картинка ровная, без вертикальных полос и пятен, сборку продолжают.

Из редких слов тут полезен термин муар. В телевизионной оптике и структуре пикселей он описывает паразитный узор при наложении периодических структур. При неправильной укладке призматических пленок или деформации оптического пакета картина порой получает странную рябь, похожую на дрожание тонкой ткани на ветру. Такой дефект не связан с электроникой, его ищут в геометрии слоев.

После полной сборки я захожу в пользовательские настройки и убираю чрезмерную яркость подсветки. Заводские режимы в торговых залах часто выкручены вверх ради эффектной картинки под ярким освещением. Дома такой режим жарит диоды без пользы для глаз. Умеренная подсветка разгружает LED-линейки и уменьшает нагрев. Если телевизор работал годами с максимальным значением, новая подсветка получит ту же тяжелую судьбу, как свежая краска на перегретом металле.

Есть признаки, при которых домашний ремонт лучше отложить и передать аппарат в мастерскую. Трещина на матрице, надрыв шлейфа COF, коррозия после залития, выгоревшие цепи питания драйвера, отсутствие опыта работы с большими диагоналями — плохое поле для тренировки. Цена матрицы и риск ее повредить несоразмерны стоимости самой подсветки. Если же экран цел, руки спокойны, место подготовлено, комплект линеек подобран правильно, операция проходит успешно даже дома.

Из личной практики скажу прямо: главная причина неудачи не в отсутствии дорогого инструмента, а в спешке. Подсветка меняется логикой и аккуратностью. Каждый слой укладывают на свое место, каждый саморез возвращают в свою точку, каждый разъем проверяют дважды. Тогда телевизор после ремонта работает ровно, без пятен, мигания и лишнего нагрева. Экран снова светит чисто, как окно после долгого дождя, когда стекло уже не прячет свет, а пропускает его спокойно и честно.
