Водогазопроводные трубы: свойства, производство, монтаж

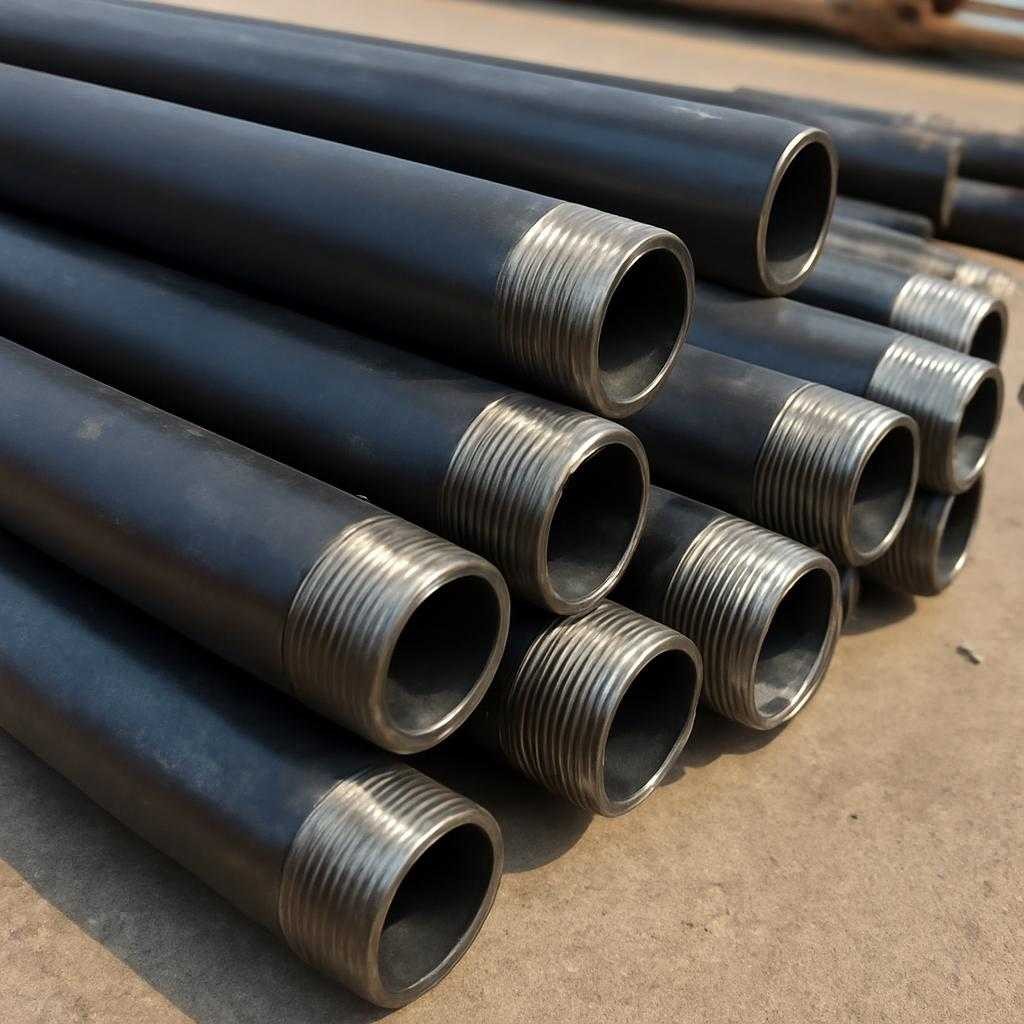

Трубы водогазопроводные – стальные цилиндрические изделия, рассчитанные на транспортировку холодной и горячей воды, природного газа, сжатого воздуха. Диапазон условного прохода лежит от 6 до 150 мм, номинальное давление достигает 2,5 МПа в зависимости от группы.

Конструктивные особенности

Трубы подразделяют на три группы по толщине стенки: легкая, обыкновенная, усиленная. Внутреннюю поверхность оставляют без покрытия или защищают лаком, наружную оцинковывают горячим способом. Концы нарезают трубной цилиндрической резьбой ГОСТ 6357 либо оставляют гладкими под сварку.

В основе лежит углеродистая сталь спокойной выплавки марок 10, 20, 20пс, 20сп. Химический состав ограничивает содержание серы и фосфора до 0,045 %, что повышает пластичность и свариваемость.

Производство ведётся непрерывно-холоднокатаным или электросварным способом. Лента сворачивается в трубу, стык формируют высокочастотной сваркой, затем калибруют, выправляют, обрабатывают торцы, контролируют дефекты вихретоковым прибором.

Наружный диаметр имеет отклонение ±1,5 %, овальность не выше 2 % от диаметра. Испытуемое давление для партии превышает рабочее не менее чем на 50 %.

Сферы использования

Основное назначение – обвязка внутренних систем водоснабжения и газоснабжения зданий, монтаж ограждений, каркасов теплиц, изготовление стоек лесов, элементов трубопроводов с температурой среды до 300 °С.

Технические требования закреплены ГОСТ 3262-75, сводом правил СП 40-102-2000 и рядом отраслевых стандартов. Документы нормируют механические свойства, испытания на гидростатику, изгиб, сплющивание, ударную вязкость при минус 10 °С.

Для продления ресурса наружную поверхность покрывают слоем цинка 40–60 мкм, а затем красят эпоксидным составом. При повышенной агрессивности среды дополнительно применяют муфты с внутренним пластиковым вкладышем.

Сложенные пакеты фиксируют стальной лентой, подкладывают прокладки из сухой древесины, хранят под навесом на высоте не менее 0,3 м от грунта. При отправке железнодорожным транспортом пачки маркируют несмываемой краской, крепят растяжками.

Монтаж и контроль

Соединение выполняют муфтами на конопаченую резьбу, капролоновыми вставками либо сваркой дуговой или газовой. Режут роликовым трубным резаком, фаску снимают зенкером под углом 35–40°. При давлении свыше 1,6 МПа трубу сваривают сплошным швом с последующим ультразвуковым исследованием.

Гидроиспытание проводят перед пуском: линию заполняют водой, поднимают давление до контрольного значения, выдерживают пять минут, проверяют стыки визуально. Падение манометра недопустимо.

При выборе учитывают температуру среды, давление, химический состав транспортируемого продукта, длину участка, конфигурацию трассы. Для коррозионно-опасных условий предпочтительны оцинкованные образцы усиленной серии.

Водогазопроводные трубы служат основой внутренних и наружных сетей холодного водоснабжения, горячего водоснабжения и бытового газа. Конструкция разрабатывается с учётом рабочего давления, температуры, агрессивности среды, метода монтажа и планируемой нагрузки. Основные задачи: обеспечить герметичность, надёжность, длительный межремонтный интервал, совместимость с запорной арматурой, минимальный гидравлический сопротивление. Для выбора конфигурации изучают нормативы, каталоги производителей, данные лабораторных испытаний.

Устройство линий

Металлические варианты изготавливаются из углеродистой или низколегированной стали по ГОСТ 3262-75. Ассортиментный ряд охватывает наружные диаметры 10,2–165 мм и условные проходы до 150 мм. Толщина стенки колеблется в пределах 2–5,5 мм. Принимай во внимание категорию эксплуатации: лёгкая — до 25 кгс/см², обыкновенная — до 32 кгс/см², усиленная — до 40 кгс/см². Газовые сети допускают использование лёгкой серии, водяные стояки многоэтажных домов берут обыкновенную. Для участков с ударными нагрузками, предположим, стояки пожаротушения, применяют усиленную серию.

Неметаллические трубопроводы из полипропилена, сшитого полиэтилена, хлорированного поливинилхлорида и металлопластика набирают популярность из-за коррозионной стойкости и гладкости внутренней поверхности. Рабочее давление ограничено показателями SDR и температурной группой. Для холодного водоснабжения достаточно PN10-PN16, для горячего водоснабжения берут PN20-PN25, при условии кратковременных перегрузок до 95 °C. Газовые полиэтиленовые трубы выпускают из ПЭ80 или ПЭ100 в жёлтом исполненииволнении с сигнальной полосой.

Марки и стандарты

Маркировка металлических изделий содержит условный проход, толщину стенки, номер стандарта, клеймо завода, дату выпуска и индекс термообработки. Пример: 25×3,2 ГОСТ 3262-75 ВГП. Расшифровка: наружный диаметр 25 мм, стенка 3,2 мм, производство по государственному стандарту, водогазопроводные исполнение. Трубы для резьбового соединения дополнительно получают нанесённую метрическую или трубную резьбу на концах. Приёмка выполняется партиями, каждая сопровождается паспортом с результатами испытаний гидростатическим давлением и ультразвуковым контролем шва.

Полимерные изделия проходят сертификацию по ГОСТ 52134, ГОСТ 50838, ГОСТ R 54475. Маркировка указывает наружный диаметр, толщину стенки, SDR, рабочее давление, материал, дату и время экструзии, смену, номер линии. Пример: PPR 32=5,4 SDR 6 PN25 ГОСТ 52134. Цвет не определяет эксплуатационные свойства, кроме сигнального окрашивания газовых труб.

Расчёт запаса прочности

Расчёт основан на формуле Ламе для тонкостенных цилиндров. При внутреннем давлении P и наружном диаметре D толщина стенки S равна (P·D)/(2·σ)·K, где σ — допускаемое напряжение материала, K — коэффициент запаса. Для стальных систем K принимают 1,6–2,0, для полимерных — 2,5–3,0 с учётом ползучести. Температурное снижение прочности корректируется коэффициентами из стандартов. После расчёта выполняют проверку по критерию устойчивости к местным и общим нагрузкам: изгиб, удар, крутящий момент от врезки арматуры.

Гидравлические сопротивления вычисляют по формуле Дарси-Вейсбаха или, в упрощённом виде, по таблицам Шифрина. Для бытовых систем берут скорость 0,7–1,5 м/с, чтобы минимизировать кавитацию и шум. При проектировании газопровода скорость газа держат до 6 м/с, давление — до 0,6 МПа в пределах внутридомовых систем низкого и среднего давления.

Соединения и монтаж

Резьбовые муфты применяют на стальных лёгких и обыкновенных сериях диаметром до 50 мм. Для уплотнения пользуются льняной подмоткой с пастой или фторопластовой лентой. Сварка электродуговая или газовая выполняется на диаметрах свыше 50 мм, шов охлаждается в естественных условиях без принудительного обдува, чтобы исключить закалочные напряжения. Допустимые дефекты оценивают визуально-измерительным контролем, феррозондовым прибором, ультразвуком.

Полипропиленовые трубы соединяются раструбной сваркой. Температура насадки 260 °C, время прогрева задаёт таблица в паспорте. Металлопластик монтируется пресс-фитингами с контролем правильной посадки втулки. Газовый полиэтилен соединяется стыковой или электромуфтовой сваркой с записью параметров в сварочный журнал. Каждое соединение испытывается мыльным раствором или манометрическим методом.

Антикоррозионная защита

Стальные поверхности покрывают эмалью, цинк-алюминиевым напылением, эпоксидными композитами либо битумно-резиновыми составами. Толщина покрытия 60–120 мкм по контролю магнитным толщиномером. Для подземной прокладки сверху наносят полиэтиленовую термоусадочную муфту. В помещениях с влажностью выше 60 % рекомендуется окраска на эпоксидной основе без растворителей. Внутренняя поверхность оцинкованных труб защищена сплошным цинковым слоем 30–45 мкм, что снижает коэффициент шероховатости и продлевает ресурс до 25–30 лет при pH 6,5–9,0. Полимерные системы не подвержены электрохимической коррозии, однако ультрафиолет ускоряет старение, поэтому наружные участки экранируют гофрированной трубкой или лакокрасочным слоем с УФ-аддитивами.

Реконструкция и обслуживание

Для оценки остаточного ресурса производят ультразвуковую толщинометрию и контроль сварных соединений дефектоскопом раз в пять лет. Водовод измеряют на герметичность путём опрессовки повышенным давлением 1,25 крат над рабочим, газопровод — пневматическим давлением 0,3 МПа с выдержкой 30 мин. При падении показаний манометра свыше 0,005 МПа трассу осматривают тепловизором и акустическим прибором.

Замена изношенного участка выполняется без остановки системы методом врезки при помощи сиделки и шарового крана с дренажом. На магистралях большого диаметра применяют метод горячего диска и обводную перемычку байпас.

Экологические и санитарные требования

Питьевое водоснабжение предъявляет требования к миграции веществ из внутренней поверхности. Стальные трубы тестируют на выделение свинца, кадмия, цинка. Полимерные — на мономеры, олигомеры, органолептику воды. Документ, подтверждающий соответствие, — санитарно-эпидемиологическое заключение. Газовые сети контролируют утечку метана до 0,02 % объёма помещения. Расстояния до других инженерных коммуникаций регламентируются СП 62.13330.

Экономика проекта

Себестоимость рассчитывается с учётом закупочной цены, коэффициента отходов при резке, стоимости фитингов, труда монтажной бригады, аренды сварочного генератора либо аппарата раструбной сварки, расходов на оборудование котлована. Средний удельный вес материала в структуре затрат: 45–55 %. Пример: линия диаметром 50 мм, сталь, протяжённость 100 м, резьбовые соединения. Материал — 180 кг, цена 105 руб/кг, фитинги 12 000 руб, работа 550 руб/стык. овая смета 46 000 руб, при переходе на полипропилен — 40 000 руб за счёт снижения трудоёмкости и веса.

Металлургические комбинаты выводят на рынок трубы из 08Х17Н13М2 с внутренним слоем из полимера, полученного методом центробежного формования. Решение объединяет прочность и химическую стойкость. Появились биметаллические изделия сталь-медь для холодных водопроводов жилых домов, сокращающие зарастание стенок карбонатом. Производители полимеров внедряют антидиффузионные барьеры из этиленвинилового спирта для уменьшения проникновения кислорода, что существенно при подключении к системам отопления с чугунными радиаторами.

Профессиональный выбор водогазопроводных труб базируется на анализе давления, температуры, химического состава среды, условий монтажа и срока службы. Грамотное сочетание материалов, методов соединения и защиты гарантирует надёжность инженерных сетей на десятилетия.
