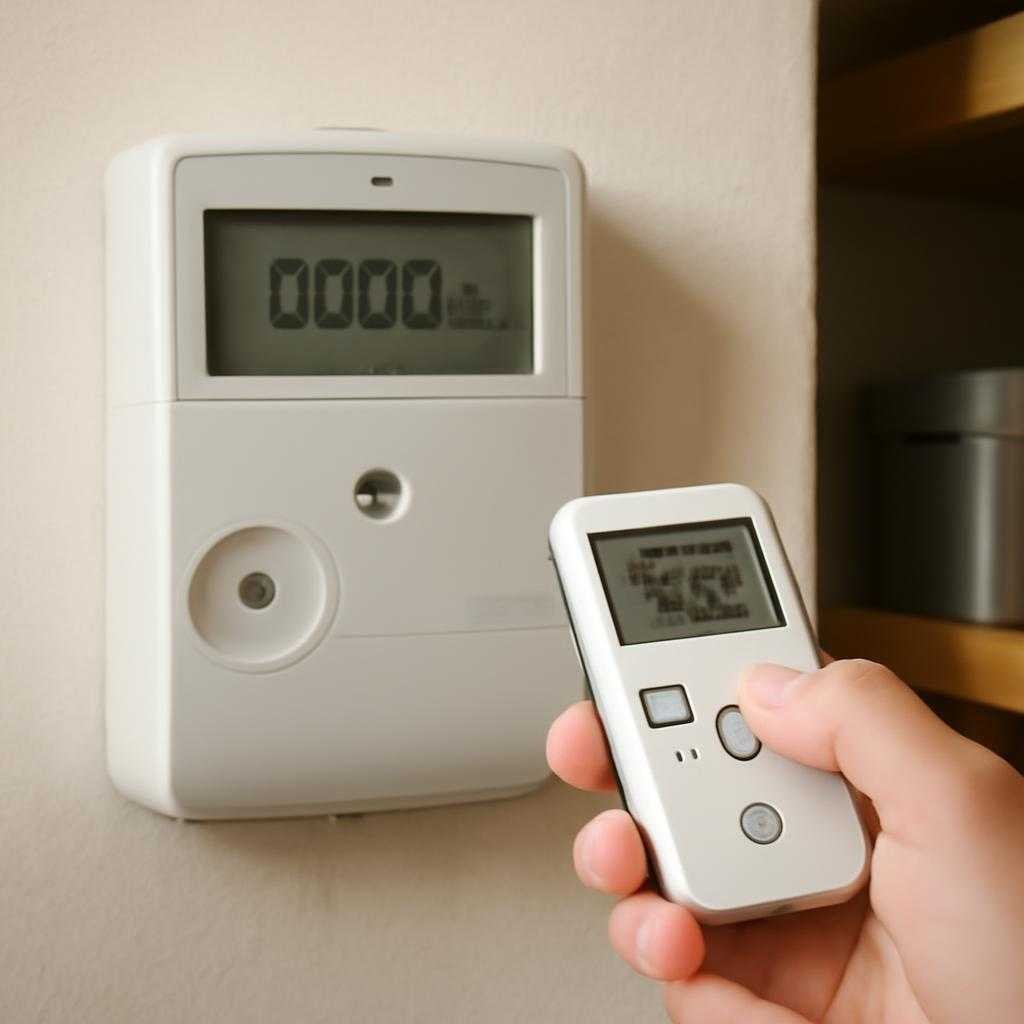

Умный счетчик электроэнергии с пультом: устройство, функции и практический смысл

Умный счетчик электроэнергии с пультом — прибор учета, в котором совмещены измерительный модуль, электронная плата обработки данных и канал дистанционного управления. Классическая схема предполагает съем показаний, хранение архива, передачу данных по проводной линии или радиоканалу, а в ряде моделей — переключение режимов работы с внешнего устройства. Формулировка звучит просто, однако на рынке под одним названием нередко предлагают технику разного назначения. Одни устройства относятся к легальному сегменту автоматизированного учета. Другие рекламируют под видом «пульта» как средство скрытого воздействия на счетный механизм. Такие решения находятся вне правового поля, и их использование связано с крупными штрафами, доначислениями, экспертизой пломб, демонтажом прибора и судебными спорами.

Под видом умного счетчика обычно продают электронный многотарифный прибор с дисплеем, энергонезависимой памятью и интерфейсом связи. Пульт в легальной конфигурации выполняет сервисную функцию: пролистывает параметры на выносном индикаторе, управляет нагрузкой через штатное реле, открывает доступ к меню в пределах, предусмотренных производителем. В жилищном секторе такая система удобна там, где счетчик установлен на фасаде, в щите на опоре, в общем коридоре или в закрытом техническом шкафу. Пользователь получает доступ к данным без контакта с клеммной крышкой и без вмешательства в схему подключения.

Что внутри

Конструкция прибора строится вокруг измерительного тракта. Ток проходит через шунт или трансформаторный узел, напряжение подается на вход аналого-цифрового преобразования, после чегоего микроконтроллер вычисляет активную и реактивную энергию, мощность, ток, напряжение, частоту сети и ряд служебных параметров. Отдельный модуль отвечает за индикацию. Еще один — за связь: RS-485, PLC, GSM, NB-IoT, LoRaWAN, Wi‑Fi, Zigbee. Конкретный набор зависит от модели и сферы эксплуатации.

Пульт дистанционного управления встречается в двух вариантах. Первый — локальный, с коротким радиусом действия. Он нужен для бытового комфорта: вывести показания, переключить экран, отключить или включить встроенное реле нагрузки, если такая функция разрешена. Второй — часть диспетчерской системы, где роль «пульта» выполняет не карманное устройство, а программный комплекс оператора. Через него формируют команды на ограничение мощности, восстановление питания после оплаты, диагностику событий, синхронизацию времени, обновление конфигурации.

У интеллектуального счетчика есть журнал событий. В память заносятся вскрытие клеммной крышки, пропадание напряжения, обратный ток, попытки магнитного воздействия, нарушение чередования фаз, перегрузка, изменение параметров сети. Такой журнал ценен для сетевой компании, управляющей организации, владельца коммерческого объекта. По нему проще понять причину скачков, сбоев оборудования, спорных начислений.

Зачем нужен пульт

Бытовой интерес к таким приборам обычно связан с удобством. Когда счетчик расположен высоко на столбе или за закрытой дверцей общего щита, дистанционный доступ избавляет от необходимости вызывать электрика ради обычного просмотра показаний. Для частного дома полезна связка «счетчик плюс реле нагрузки». Через нее владелец ограниченичивает отдельную линию, временно отключает мастерскую, баню, гараж, уличное освещение, если схема изначально спроектирована под такую задачу.

Для арендного жилья дистанционный учет дает прозрачную картину расхода. Собственник видит архив потребления по дням и часам, а наниматель получает понятные цифры без споров о снятии показаний. В магазине, кафе, небольшом производстве архив нагрузки помогает находить пики потребления и переносить часть операций на ночной тариф. Экономия в таком случае достигается не «секретной» кнопкой, а грамотным графиком включения теплового оборудования, холодильных машин, насосов, вентиляции, зарядных станций.

Сетевые организации ценят умные счетчики за дисциплину учета. Данные поступают без обхода абонентов, а несанкционированные вмешательства фиксируются быстрее. Для владельца жилья выгода состоит в точных начислениях, доступе к истории потребления, возможности отслеживать аварийные отключения. Если в сети проседает напряжение, журнал событий часто помогает доказать сам факт отклонения.

Граница законного

Тема счетчиков с пультом окружена агрессивной рекламой. В ней встречаются обещания «остановки», «замедления», «переключения в скрытый режим», «нулевого учета». За такими формулировками обычно скрываются незаконные вмешательства в работу прибора. Подобные устройства либо изначально сконструированы с нарушением правил учета, либо подверглись переделке после выпуска. Оба варианта несут одинаковый набор последствий: обнаружение при поверке, трасологическая экспертиза, аннулирование показаний, перерасчет по нормативу с повышающими коэффициентами, административная ответственность, а при крупном ущербе — уголовный риск.

Энергосбытовые и сетевые компании давно работают не с наивными электромеханическими счетчиками прошлого, а с системами анализа. Они сопоставляют профиль нагрузки, историю отключений, параметры напряжения, баланс по трансформаторной подстанции, сигналы о вскрытии крышки, данные соседних точек учета. Любая аномалия заметна. Если прибор «по документам» потребляет слишком мало при фактической нагрузке дома с электрическим отоплением, бойлером, варочной поверхностью и зарядкой электромобиля, вопросы возникают быстро.

Проблема состоит еще и в пожарной безопасности. Переделанные устройства часто собирают кустарно. В них меняют плату, впаивают сомнительные модули, нарушают изоляционные зазоры, выводят антенну рядом с силовыми цепями, вмешиваются в клеммную часть. Перегрев, искрение, ложное срабатывание реле, потеря контакта — реальный сценарий для щита в подъезде или на фасаде дома.

Как выбрать прибор

При покупке умного счетчика электроэнергии с пультом полезно начать с простого вопроса: для какой задачи нужен прибор. Если цель — передача показаний без ручного доступа к щиту, подойдет серийная модель с выносным дисплеем или мобильным приложением. Если нужен контроль нагрузки, стоит искать исполнение со встроенным силовым реле либо с выходом на внешний контактор. Для коммерческого объекта полезен расширенный журнал событий, профиль мощности, интеграция в систему диспетчеризации.

Первый критерий — легальность происхождения. У прибора нужен паспорт, сертификаты, заводская маркировка, пломбы, сведения о межпопуляционныхповерочном интервале, поддержка производителя и сервисной сети. Второй — класс точности. Для квартиры и дома обычно выбирают распространенные классы, соответствующие действующим нормам учета. Третий — число фаз. Однофазный прибор берут для стандартной бытовой сети 220 В. Трехфазный — для объектов с вводом 380 В, электрокотлами, мощными станками, насосами, коммерческим оборудованием.

Далее смотрят на тарифность. Однотарифное решение подходит там, где структура потребления ровная. Многотарифное оправдано при заметной ночной нагрузке: отопление с теплоаккумуляцией, нагрев воды, зарядка аккумуляторов, производственные циклы вне пиковых часов. Отдельное значение имеет интерфейс связи. Для квартиры в городе удобен вариант с мобильным приложением через шлюз. Для поселка, СНТ, распределенной сети — прибор, который поддерживает PLC или радиосеть диспетчерского класса.

Пульт дистанционного управления стоит оценивать трезво. Законный пульт не «исправляет» показания и не скрывает расход. Он дублирует интерфейс, открывает сервисные функции в рамках прав доступа, управляет реле нагрузки, если такая функция предусмотрена заводом. Если продавец обещает «невидимость для проверок» или «особый режим учета», от покупки лучше отказаться без колебаний.

Монтаж и эксплуатация

Установка умного счетчика связана с правилами учета и электробезопасности. Вводной автомат, сечение проводников, тип корпуса щита, защита от влаги и пыли, температура эксплуатации, схема заземления — каждое условие влияет на стабильность работы. При трехфазном подключении критична правильная фазировка и отсутствие перекосовв, искажающих профиль нагрузки. После монтажа проводят проверку индикации, сверяют направление тока, тестируют передачу данных, настраивают дату и тарифное расписание.

Если прибор имеет выносной дисплей или локальный пульт, связь проверяют в реальных условиях: через стену, дверцу щита, с учетом помех от металлоконструкций. Для моделей со встроенным реле нагрузки оценивают допустимый ток коммутации. Когда нагрузка высока, разумнее задействовать внешний контактор, а счетчик использовать как управляющее звено. Такой подход разгружает внутреннее реле и продлевает срок службы оборудования.

Эксплуатация сводится к регулярной сверке архива, контролю времени на приборе, проверке журналов событий и корректности передачи показаний. Если расход внезапно вырос, интеллектуальный счетчик обычно подсказывает причину быстрее обычного: включился мощный нагреватель, появилась утечка на линии, неисправен компрессор, нарушен режим электрокотла, кто-то оставил работать обогрев в подсобке. Для частного дома цена почасовая детализация. По ней видна реальная картина нагрузки, а не усредненная цифра в квитанции.

Умный счетчик электроэнергии с пультом — полезный инструмент учета, когда речь идет о заводском сертифицированном приборе с прозрачными функциями. Он дает удобный доступ к данным, аккуратный архив, дистанционное управление разрешенными режимами, связь с диспетчерской системой. Выбор такого устройства лучше строить вокруг законности, надежности, схемы подключения и реальных задач объекта. Тогда прибор работает как часть продуманной энергосистемы, а не как источник риска, конфликтов и затруднительныхрат.

Умный счетчик электроэнергии с пультом — прибор учета с расширенным набором функций, где наряду с измерением расхода энергии используется дистанционное управление отдельными режимами работы. Такая техника встречается в жилом секторе, на дачах, в коммерческих помещениях, на объектах с переменной нагрузкой. Интерес к ней связан с удобством контроля, быстрым доступом к показаниям, настройкой тарифных параметров, управлением линией питания через внешний интерфейс. В разговорной речи под пультом часто подразумевают компактное устройство для удаленной команды. В техническом смысле картина шире: сигнал передается через радиоканал, инфракрасный канал, GSM-модуль, Wi‑Fi, проводной контроллер, диспетчерский терминал.

Базовый принцип работы счетчика опирается на измерение напряжения, силы тока, коэффициента мощности, частоты сети, активной и реактивной энергии. Внутри корпуса установлены измерительные цепи, микроконтроллер, блок памяти, дисплей, клеммная группа, интерфейс связи. Если конструкция поддерживает дистанционные команды, в нее включают приемный модуль либо внешний шлюз. Пульт в такой системе выступает средством подачи команд на чтение данных, переключение отображения, подтверждение настроек, иногда на отключение или включение нагрузки через встроенное реле. Состав команд зависит от модели, класса защиты, версии прошивки, статуса доступа.

Как работает система

Точность учета определяется классом прибора, качеством заводской калибровки, схемой подключения, стабильностью сети. Умный счетчик фиксирует расход по временным интервалам, хранит архив, отображает текущую мощность, ведет журнал событий. При наличии пульта часть операций выполняется без прямого контакта с корпусом. Такой формат удобен, когда щит расположен на улице, в закрытом боксе, на лестничной площадке, в техническом помещении. Пользователь получает доступ к данным без открытия пломбируемой зоны, а обслуживающая организация видит историю изменений и параметры нагрузки через отдельный канал связи.

Под термином «умный» обычно понимают набор конкретных возможностей. Счетчик ведет многотарифный учет, хранит профиль мощности, передает данные в автоматизированную систему, фиксирует попытки вскрытия крышки клемм, пропадание напряжения, обратный ток, нарушение фазировки, перегрузку. Ряд моделей оснащается встроенным контактором. Через него подается команда на ограничение мощности либо на размыкание линии при аварийном режиме, задолженности по договору, сервисных работах. Пульт в такой схеме служит локальным средством управления, если производитель предусмотрел подобный сценарий и разграничение прав доступа.

Вокруг темы дистанционного управления счетчиками часто возникает путаница. На рынке встречаются легальные сертифицированные приборы учета с удаленным интерфейсом и устройства сомнительного происхождения, которые рекламируют как способ скрытого воздействия на показания. Здесь проходит жесткая граница. Законный умный счетчик с пультом обеспечивает прозрачный учет, передачу сведений, сервисное управление в рамках паспортных функций. Любые решения для искажения измерений, блокировки регистрации расхода, вмешательства в метрологическую часть ведут к штрафам, перерасчетам, демонтажу, экспертизе и утрате доверия со стороны энергосбыта.

Законность и риски

При выборе прибора разумно смотреть на происхождение модели, наличие сертификатов, межповерочный интервал, совместимость с действующей системой учета. Для квартиры, частного дома, магазина, мастерской набор параметров различается. Где-то достаточно однофазного счетчика на стандартную нагрузку и простого локального управления дисплеем. Для коттеджа с электрическим отоплением, насосным оборудованием, зарядкой транспорта, распределением по нескольким линиям уместен трехфазный прибор с журналом событий, ограничением мощности, удаленной передачей архива. Пульт здесь ценен не как отдельный аксессуар, а как часть продуманной схемы доступа.

Отдельного внимания заслуживает канал связи. Инфракрасный пульт удобен при короткой дистанции и прямой видимости. Радиопульт работает через преграды в пределах заявленного диапазона, хотя плотные стены и металлические щиты снижают устойчивость сигнала. GSM-управление дает широкую географию доступа, если на объекте стабильное покрытие оператора. Wi‑Fi годится для локальной сети дома или офиса. В промышленных и многоквартирных системах часто применяют централизованный сбор по проводным интерфейсам RS-485, PLC, M-Bus. Выбор канала зависит от места установки, требований к защите, сценария обслуживания.

Безопасность доступа выходит на первый план, когда счетчик связан с удаленным управлением нагрузкой. Хорошие модели используют разграничение ролей: владелец видит потребление и архив, монтажник получает сервисный доступ, энергосбыт управляет только теми функциями, которые закреплены действующимидоговором и регламентом. Команды подтверждаются паролями, ключами, шифрованием, журналируются во внутренней памяти. Такой подход исключает хаотичное вмешательство, упрощает разбор спорных ситуаций, сохраняет историю действий по времени и источнику сигнала.

Монтаж и эксплуатация

Монтаж умного счетчика с пультом выполняют по схеме производителя и нормам электробезопасности. Критичны сечение проводников, качество затяжки клемм, состояние вводного автомата, номиналы защитных аппаратов, наличие нулевой и заземляющей шин в корректной конфигурации. Ошибка подключения искажает учет, вызывает перегрев контактной группы, сбои индикации, ложные события в журнале. После установки проверяют направление тока, фазировку, работу дисплея, реакцию на команды управления, сохранность пломб, дату первичной поверки. Для многотарифного режима отдельно контролируют часы реального времени.

Практическая польза раскрывается на длинной дистанции. Прибор показывает, в какие часы нагрузка выходит на пик, сколько энергии уходит на отопление, бойлер, климатическую технику, освещение, холодильное оборудование. Архив за сутки, месяц, сезон помогает увидеть реальную картину расхода. На основе этих данных меняют расписание энергоемких процессов, перераспределяют включение устройств, ищут скрытые потери, отслеживают аварийные состояния. Пульт ускоряет доступ к нужным разделам меню и убирает лишний контакт с пломбируемой частью щита.

Для частного дома такой счетчик ценен при нерегулярном проживании. Хозяин контролирует наличие питания, видит факт отключения линии, оценивает нагрузку после включения отопительных приборов, отслеживает сезонный расход. На даче, где щит нередко установлен на фасаде или опоре, дистанционное взаимодействие ощутимо удобнее ручного просмотра. Для небольшого бизнеса значение имеет архив событий: пропадание напряжения, провалы, скачки, превышение лимита мощности, отключение по защите. При разборе инцидента журнал дает опору на точные отметки времени.

Вопрос цены нередко становится главным при покупке. Дешевый прибор без понятной сервисной базы и подтвержденной метрологии приносит лишние расходы через короткий срок. Лучше сравнивать не стоимость корпуса, а полный жизненный цикл: монтаж, поверка, срок службы батареи часов, обновление прошивки, интеграцию в систему учета, доступность запчастей, техподдержку. Если пульт выполнен как отдельный модуль, полезно уточнить дальность связи, стойкость к помехам, способ замены элемента питания, совместимость с конкретной ревизией счетчика.

Срок службы и надежность во многом зависят от среды установки. Пыль, сырость, конденсат, мороз, перегрев под прямым солнцем, вибрации в производственном помещении влияют на электронику и дисплей. Для уличного размещения выбирают шкаф с нужной степенью защиты, вентиляцией без накопления влаги, защитой от ультрафиолета, местом под автоматические выключатели и модуль связи. Для внутреннего щита актуальны удобство считывания экрана, защита от случайного механического воздействия, аккуратная организация проводки.

Учет без мифов

При эксплуатации полезно различать сервисные функции и вмешательство в измерительную часть. Сервис включает просмотр показаний, настройку тарифа в пределах регламента, передачу архива, ограничение мощности при допустимом сценарии, диагностику связи. Вмешательство начинается там, где меняются коэффициенты учета, нарушаются пломбы, подключаются посторонние модули, искажаются сигналы датчиков тока или напряжения. Для собственника граница проста: любое действие вне паспорта прибора и правил энергоснабжающей организации несет прямой риск.

Хороший умный счетчик с пультом — не экзотика и не рекламный трюк, а инструмент точного учета и аккуратного контроля энергопотребления. Его ценность раскрывается через надежную метрологию, прозрачную передачу данных, устойчивую связь, продуманную защиту доступа, корректный монтаж. При грамотном выборе такой прибор дает ясную картину расхода, сокращает время на обслуживание, упрощает работу с архивом и снижает число спорных ситуаций. Главный критерий качества здесь один: учет остается точным, действия — легальными, эксплуатация — понятной и предсказуемой.
