Стальные задвижки: каталог конструкций и грамотный выбор

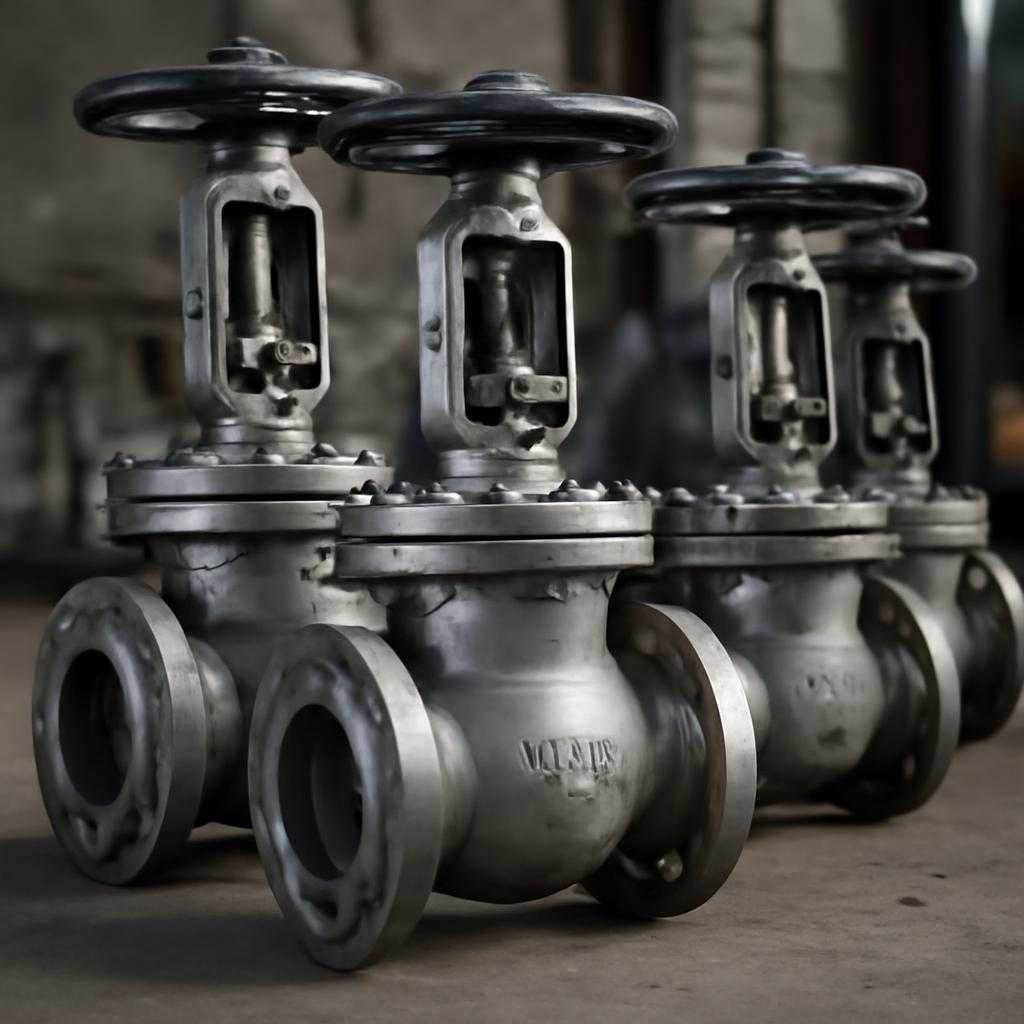

Стальная задвижка https://aglant.shop/katalog/zadvizhki/zadvizhki_stalnye/ служит классическим запорным устройством трубопроводов, работающих с водой, паром, нефтепродуктами, газовым конденсатом и агрессивными средами. Приспособление перекрывает поток перпендикулярным перемещением запорного органа и выдерживает высокое давление без значительного сопротивления при открытом положении.
Стандартизованные типы
Wedge исполнение с цельным клином охватывает размеры условного прохода от 15 до 1200 мм. Разрезной клин компенсирует температурные деформации и снижает риск заклинивания. Параллельная шиберная модификация с двумя подвижными дисками предназначена для густых сред. Ножевой вариант вырезает отложения благодаря тонкой пластине и пригоден для целлюлозных пульп и абразивной суспензии. По способу соединения корпуса с трубой различают фланцевые, муфтовые, приварные, штуцерные конфигурации. Конструктивное исполнение шпинделя подразделяется на выдвижной и невыдвижной варианты, первый упрощает визуальный контроль положения, второй экономит вертикальное пространство. Литые корпуса выпускаются из углеродистых, легированных, жаропрочных сталей, кованые применяются при давлении свыше 100 кгс/см² и температуре выше 450 °C.
Конструкция узлов
Корпус отливается по методу литья в песчаную или кокильную форму и образует седловую полость для клина. Крышка притягивается шпильками или кольцевым сварным швом. Уплотнение между крышкой и корпусом выполняется из графитового шнура, нержавеющего кольца или прокладки из нержавеющего металла, пропитанного фторопластом. Шпиндель обрабатывается шлифованием для долгого ресурса резьбы и сопряжён с клином с помощьюю резьбовой втулки из бронзы либо износостойкого чугуна. Уплотнительные поверхности седла наплавляются кобальтовым сплавом или хромоникелевой смесью, зеркало клина шлифуется до Ra 0,8 мкм. Осевое усилие на шпиндель создаётся ручным маховиком, электрическим редуктором, пневмоцилиндром либо гидроприводом в зависимости от требуемой скорости срабатывания и габаритов. Для недренируемых линий используется дренажный краник в нижней точке корпуса, а контрольная трубка на крышке облегчает удаление воздуха при первом пуске.
Критерии выбора
Основной параметр — условный проход DN, соответствующий пропускной способности линии. Второй показатель — номинальное давление PN, при подборе опираются на рабочий диапазон с запасом 10–15 %. Материал корпуса сопоставляется с температурой и химией среды: углеродистая сталь подходит для воды до 425 °C, хромомолибденовая устойчива к пару 530 °C, высоколегированная нержавейка не подвержена коррозии от соляных или щелочных растворов. Конструкция шпинделя подбирается исходя из наличия пространства и частоты циклов, выдвижной вариант удобен для регламентного осмотра, невыдвижной — компактен. Приводный вариант выбирают, когда масса клина превосходит усилие, доступное оператору. Для неподвижных тепломагистралей предпочтителен фланцевый корпус благодаря простоте демонтажа, приварное присоединение снижает утечки на магистралях с вибрацией. При выборе герметичного класса ориентируются на нормативную группу «А», «B», «C» из ГОСТ 9544. Кромка уплотнения из Stellite повышает ресурс до 50 000 циклов, что актуально для энергоблоков с частыми пусками. Изоляционное покрытие наружной поверхности защищает металлоконструкцию от конденсации и агрессивных факторов атмосферы.
Традиционные сферы применения охватывают теплоэлектростанции, химические реакторы, компрессорные станции, нефтеперерабатывающие установки, судовые котельные, магистральные газопроводы, системные инженерные сети высотных зданий. В энергетике клиновые задвижки используют как главный запорный орган котла и турбины. Ножевая конструкция встречается в целлюлозно-бумажном производстве, шахтных пульпопроводах, пищевых жиров каналах. Высоколегированные версии с обогревом кожуха применяют при транспортировке серной кислоты и вязких полимерных расплавов. Критически холодные скважинные линии газового конденсата комплектуются криогенными задвижками с удлинённым шпинделем и втулкой из PTFE-углеродного композита. Для аварийного перекрытия магистралей среднего диаметра проектировщики закладывают быстродействующие пневмоприводы, выполняющие полный ход за 0,7-1,2 с.
Своевременный расчёт параметров, корректный выбор материалов, соблюдение нормативов монтажа и регулярный сервис гарантируют рабочий ресурс стальной задвижки свыше тридцати лет даже при агрессивных условиях эксплуатации.
Стальная задвижка относится к запорной арматуре магистрального назначения. Устройство перекрывает поток рабочей среды за счёт перемещения запорного элемента перпендикулярно оси канала. Так решается задача герметичного отключения трубопроводного участка при минимальном гидравлическом сопротивлении в открытом положении. Коррозионная стойкость, высокая прочность и рабочие температуры свыше +600 °C определяют интерес к стальным версиям.
Основные разновидности
Клиновой тип. Уплотняющее кольцо клина давит на седло корпуса, формируя плотный контур. Конструкция служит для воды, пара, нефти, жидких углеводородов.
Параллельный тип. Два диска с пружиной прижимаются к седлам давлением среды. Устройство защищает уплотнения от заклинивания при термических деформациях.
Шиберный (ножевой) версия. Тонкая пластина прорезает твердые включения, поэтому оборудование ставят на пульпу, сточные стоки, вязкие смеси.
Специальные серии: криогенная, огнебезопасная, вакуумная, быстродействующая.
Конструктивные отличия
Корпус получают литьём или ковкой. Литые детали проще в масштабировании, кованые держат импульсные нагрузки.
Тип крышки — на болтах, под приварку, на шпильках с металлическим уплотнением. Болтовой вариант облегчает обслуживание, сварной снижает массу, шпилечный предпочтителен на высоких температурах.
Шпиндель — выдвижной или скрытый. Выдвижной показывает положение затвора визуально, скрытый экономит высоту. Материал — углеродистая сталь с хромом или нержавеющая сталь.
Присоединение — фланцы, сёдла под сварку, резьба, хомуты. Фланцевые соединения упрощают демонтаж, приварные исключают протечки, резьбовые подходят для малого диаметра.
Привод — ручное колесо, редуктор, электромеханический, гидравлический, пневматический. Автоматизация востребована на участках с частыми переключениями или ограниченным доступом.
Области применения
Тепловые электростанции используют клиновые модели на подпиточных линиях, продувочных коллекторах и контуре турбин.
Нефтегазовая промышленность вводит параллельные задвижки на межпромысловых трубопроводах, нефтеперерабатывающих установках, линиях жидкого ПНГ.
Химические комплексы ценят нержавеющие шиберные версии за устойчивость к кислотам, щелочам, абразиву.
Коммунальные сети ставят шиберные ножи на транспорте шлама, бытовых и ливневых стоков.
Судостроение выбирает кованые корпуса с низкотемпературными уплотнениями для балластных, топливных и пожарных систем.
Критерии выбора
Рабочая среда. Для пара и горячей нефти подбирают жаростойкие стали 12Х1МФ, 15Х5М. Коррозионно-активные среды требуют 08Х18Н10Т, 10Х17Н13М2Т.
Температура и давление. Руководствуются графиком прочности материала корпуса, уплотнений, шпинделя. Запас прочности — коэффициент от 1,5 до 2,0 в зависимости от отраслевых норм.
Проход условный. Выбирают по расчётному расходу с учётом максимального перепада давления. При малом Ø и высоком давлении параллельная конструкция уменьшает потери на местное сопротивление.
Число циклов. При ресурсе свыше 10 000 переключений устанавливают наплавки седел твёрдым сплавом Stellite 6 или аналогом.
Тип присоединения. На капитальных нитках высокого давления экономичнее приварные концы, на вспомогательных контурах — фланцы PN40–PN100.
Обслуживаемость. Болтовая крышка и съёмные сёдла сокращают простой при ревизии.
Стандарты. ГОСТ 5762-2002, API 600, API 602, EN 1984 задают допуски, испытательные давления, методики контроля герметичности.
Правильный подбор сочетает расчётные данные трубопровода с требованиями безопасности и технологическими ограничениями обслуживания. Согласование материалов уплотнений, корпуса и шпинделя со средой исключает коррозионное растрескивание. Автоматизированный привод снижает риск аварий при частых переключениях, продлевая ресурс оборудования и трубопровода.
