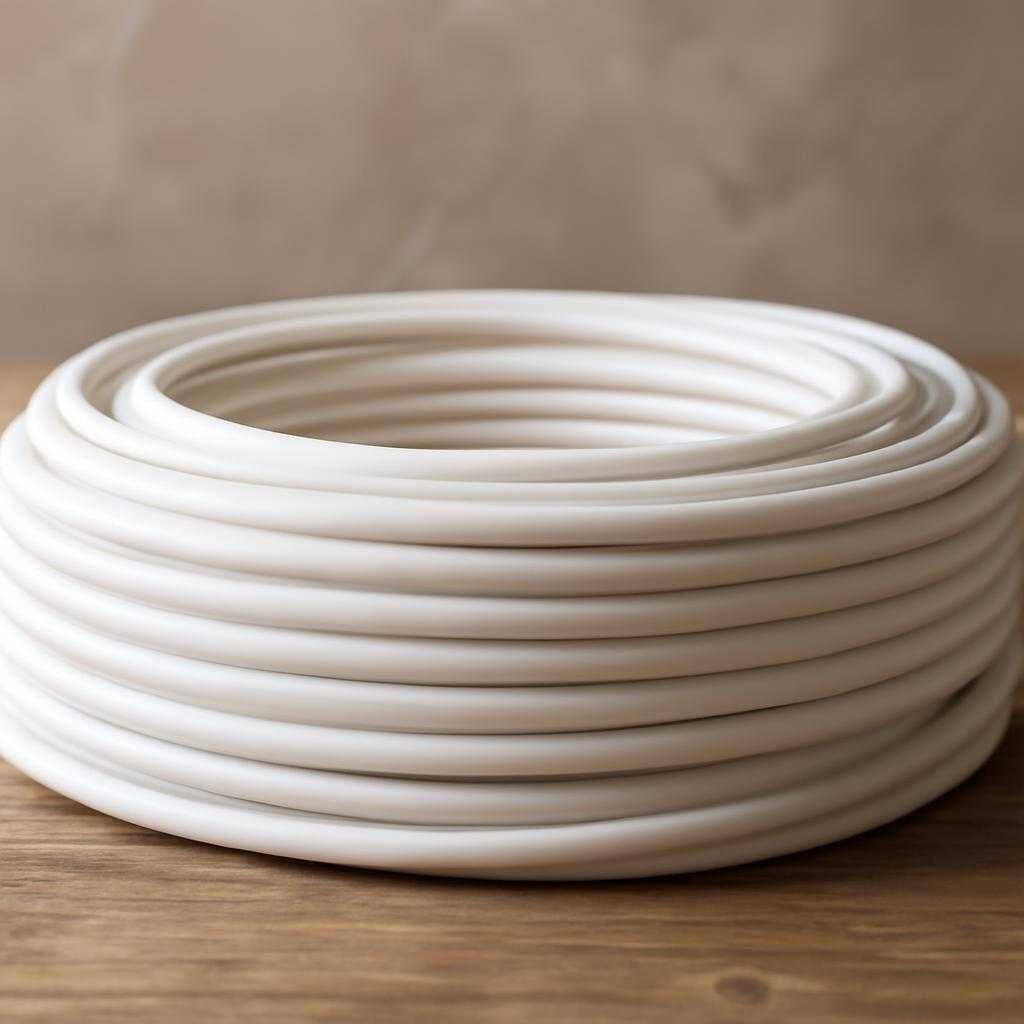

Стальной трос в пвх оплётке: надёжность и изоляция
Стальной трос, заключённый в термоформованную ПВХ оболочку, служит гибким силовым элементом для механических, электротехнических и архитектурных задач. Комбинация прочного сердечника и эластичной внешней оболочки формирует гармоничный баланс жёсткости и пластичности, подробнее тут.
Цинковое покрытие проволок снижает коррозионные риски, а многострунная вьющаяся структура распределяет нагрузки по всей длине. ПВХ оболочка перекрывает доступ влаги, воздуха, агрессивных сред, увеличивая срок службы.
Конструкция троса
Стандартный вариант содержит семь свивок по девятнадцать проволок каждая, скреплённых центральной жилой. Толщина виниловой рубашки находится в диапазоне 1,2–2,0 мм, что достаточно для диэлектрической изоляции и абразивной защиты без лишнего утяжеления.
Диапазон рабочих температур −30…+70 °C покрывает большинство климатических зон. При предельном изгибе не образуется микротрещин, так как рецептура оболочки включает пластификаторы с низкой летучестью.
Электрическая изоляция
Полихлорвинил удерживает пробойное напряжение свыше 20 кВ/мм. Диэлектрическая прочность остаётся стабильной даже после тысяч циклов скручивания благодаря равномерному распределению пластификаторов в матрице.
Наружный слой снижает паразитные вихревые токи при применении троса в токопроводящих конструкциях, уменьшает шум, исключает гальванический контакт разноимённых металлов и предотвращает искрение при трении о стальной профиль.
Критерии выбора
Для стационарных систем подбирают оболочку с жёсткостью Шор А 80–90, тогда как мобильные тросы оснащают мягким винилом Шор А 65–75, обеспечивающим частые изгибы без усталостного излома.
Цвет маркера зависит от области применения: жёлтый для подъёмных механизмов, зеленый для спортивных проектов, прозрачный для архитектурной подвески. Дополнительный нейлоновый слой у торцов облегчает опрессовку соединительных гильз.
При выборе оценивают расчётную нагрузку, минимальный радиус изгиба, температурный режим и контактную среду. Проверка сертификатов пожаробезопасности гарантирует соответствие национальным стандартам.
Правильно подобранная виниловая изоляция продлевает ресурс троса, снижает обслуживающие затраты и повышает безопасность персонала.
Стальной трос, покрытый поливинилхлоридной оболочкой, давно признан сбалансированным решением для внутренних и наружных грузонесущих систем. Покрытие из ПВХ изолирует металл от влаги и агрессивных веществ, снижает шум при трении, улучшает хват и снижает риск коррозии на участках с повреждённым цинковым слоем.
Сердечник формируют оцинкованные проволоки, свитых в пряди по схемам 7=7, 7=19 либо 6=36. Такая геометрия повышает гибкость при сохранении высокой разрывной нагрузки. Внешняя оболочка заливается под давлением, герметично заполняя межвитковые зазоры и предотвращая капиллярный подсос воды.
Толщина ПВХ варьируется от 0,5 до 2 мм. Тонкий слой выбирают при кабельной разводке или декоративном натяжении, толстый — при абразивных средах. Плавный край оболочки снижает износ блоков, барабанов и роликов.
Физические показатели
Разрывная нагрузка определяется классом стальной проволоки и количеством прядей. Для диаметра 4 мм допустимое значение порядка 10 кН, для 10 мм достигает 60 кН. ПВХ немного снижает линейную прочность, однако увеличивает срок службы за счёт равномерного распределения давления в точках контакта.
Рабочий температурный диапазон лежит между −30 °C и +70 °C. При отрицательных температурах оболочка сохраняет эластичность, при умеренном нагреве не выделяет хлороводород. Кратковременный нагрев до +80 °C не влияет на механические свойства сердечника.
ПВХ невосприимчив к солевым туманам, слабым кислотам, щёлочам, минеральным маслом. Для высококонцентрированных реагентов целесообразно рассмотреть фторполимерное покрытие.
Диэлектрические свойства оболочки снижают вероятностьвероятность искрообразования при протягивании через кабельные лотки с электропроводкой. Окраску выполняют в любом цвете, что упрощает маркировку канатов по назначению или грузоподъёмности.
Области применения
На стройплощадках канат в ПВХ применяют для растяжки временных ограждений, страховочных линий, подвеса осветительных приборов. Лёгкая очистка и яркая цветовая индикация повышают оперативность работы.
В подъёмных механизмах оболочка уменьшает износ блоков, снижает вибрацию и шум при работе ручных талей, крановых тележек, лебёдок. После касания бетона или кирпича грязь с поверхности легко удаляется влажной ветошью.
Морская сфера ценит сочетание коррозионной стойкости и гибкости. Трос используют для швартовных линий маломерного флота, траловых снастей, подводных буёв. Внутренний металл надёжно защищён от солёной воды, оболочка не впитывает водоросли.
Спортивные сооружения выбирают такой канат для монтажей сеток, барьеров, страховки скалолазных стен. ПВХ исключает порезы ладоней при касании, поэтому изделие подходит для детских и верёвочных парков.
Сельскохозяйственные теплицы натягивают оцинкованный канат в ПВХ для поддержания растений и крепления плёнки. Оболочка не ржавеет при контакте с удобрениями, а гладкая поверхность не повреждает стебли.
В архитектурной подсветке трос применяют как несущий элемент медиафасадов и гирлянд. Прозрачная оболочка делает металлическую спираль менее заметной, сохраняя заданную линию света.
Критерии выбора
Первый шаг — расчёт статической и динамической нагрузки. Фактор запаса принимают в четыре-шесть раз выше предполагаемого пикового усилия. Параметр зависит от сферы применения, частоты циклов, режима ударной работы.
Конструкция 7×7 выдерживает среднюю гибкость и подходит для подвесов. Геометрия 7×19 демонстрирует высокую гибкость, пригодную для барабанов малого диаметра. Исполнение 6×36 обеспечивает увеличенный контактный слой, что снижает давление на ролики.
Диаметр оболочки учитывают при проектировании прорезей, клеммных зажимов, роликов. Маркировка на бирке указывает номинальный диаметр сердечника и итоговый наружный размер после нанесения ПВХ.
При выборе учитывают среду. Ультрафиолет провоцирует старение не каждого состава ПВХ, поэтому для наружной архитектурной подсветки желателен стабилизированный полимер с сажевой добавкой. При низких температурах применяют морозостойкие пластификаторы.
Заводская продукция сопровождается сертификатами соответствия ГОСТ 30893-2002 и паспортом с указанной разрывной нагрузкой, датой изготовления, размером партии. Бирка фиксируется термоусадочной трубкой и дублируется на барабане.
При нарезке используют кабелерез с секторными лезвиями. После реза конец прогревают строительным феном до лёгкого плавления ПВХ, формируя аккуратный бортик, который предотвращает распускание прядей.
Минимальный радиус изгиба равен шести диаметрам для конструкции 7×7 и четырём диаметрам для 7×19. Превышение этого порога устраняет усталостные очаги и продлевает ресурс. При протяжке избегают резких перегибов и перекрещиваний.
Периодический осмотр включает контроль целостности оболочки, равномерности шага свивки, отсутствия сломанных проволок. При обнаружении вспучивания ПВХ, обесцвечиваниия, локального размягчения трос выводят из эксплуатации.
Хранить изделие разумно на катушках под навесом либо в вентилируемом помещении. Контакт с острыми кромками исключают прокладкой из резины или древесного шпона. Вертикальное размещение барабана снижает риск сплющивания витков.
При разрезании использованных отрезков отходы ПВХ отделяются от металлической части. Полимер сдаётся в пункт переработки, стальная проволока уходит в металлургический лом.
Открытый стальной канат без оболочки обходится дешевле, однако часто нуждается в смазке и оперативном удалении коррозии. ПВХ-модификация служит дольше при минимальном уходе, что снижает стоимость жизненного цикла.
Синтетический шнур легче и не ржавеет, но уступает в стойкости к порезам и теряет прочность при нагреве выше +100 °C. Стальной сердечник уверенно работает при высоких температурах и выдерживает искровые разряды.
При сопоставимых условиях срок службы троса в ПВХ выше на 30-50 % по сравнению с незащищённым аналогом, а простота визуальной оценки износа снижает затраты на лабораторную диагностику.
Стальной трос в поливинилхлоридной оболочке удачно совмещает прочность металла и защитные качества пластика, охватывая широкий диапазон нагрузок, климатических условий и отраслей.
