Солнце под паркетом: устройство тёплого пола
Я часто слышу вопрос, почему дом ощущается прохладным даже при горячих батареях. Конвекция поднимает тепло к потолку, а ступни мерзнут. Тёплый пол решает задачу иначе — отдаёт тепло снизу вверх с равномерной кривой распределения.
Систему делю на два класса: водяную и электрическую. Первая работает от котла или централизованного теплоносителя, вторая — от сети, иногда через термоплёнку инфракрасного спектра.
Подготовка основания
Бетонная плита без перепадов — базовый запрос. Просматриваю её лазерным нивелиром, получаю карту высот. Допустимая дельта — два миллиметра на два метра. Выбоины зашпаклёвываю раствором, бугры срезают шлифмашинкой с чашкой PCD.
Затем укладывают демпферную ленту по периметру. Она компенсирует расширение стяжки при нагреве. Лента из вспененного полиэтилена толщиной восемь миллиметров достаточно упруга, клейкая кромка ускоряет монтаж.
Теплоизоляционный пирог
На плиту кладут экструдированный пенополистирол с плотностью не ниже тридцати пяти килограммов на куб. Шип-паз исключает термический мост. Стыки проклеивают алюминиевым скотчем, отражающим лучистый поток.
Сверху расстилаю тонкий слой фольгированного лавсана, поверх которого раскатываю арматурную сетку с ячейкой ста пятидесяти миллиметров. Сетка удерживает трубы в проектном шаге и повышает модуль упругости стяжки.
Гидравлический контур

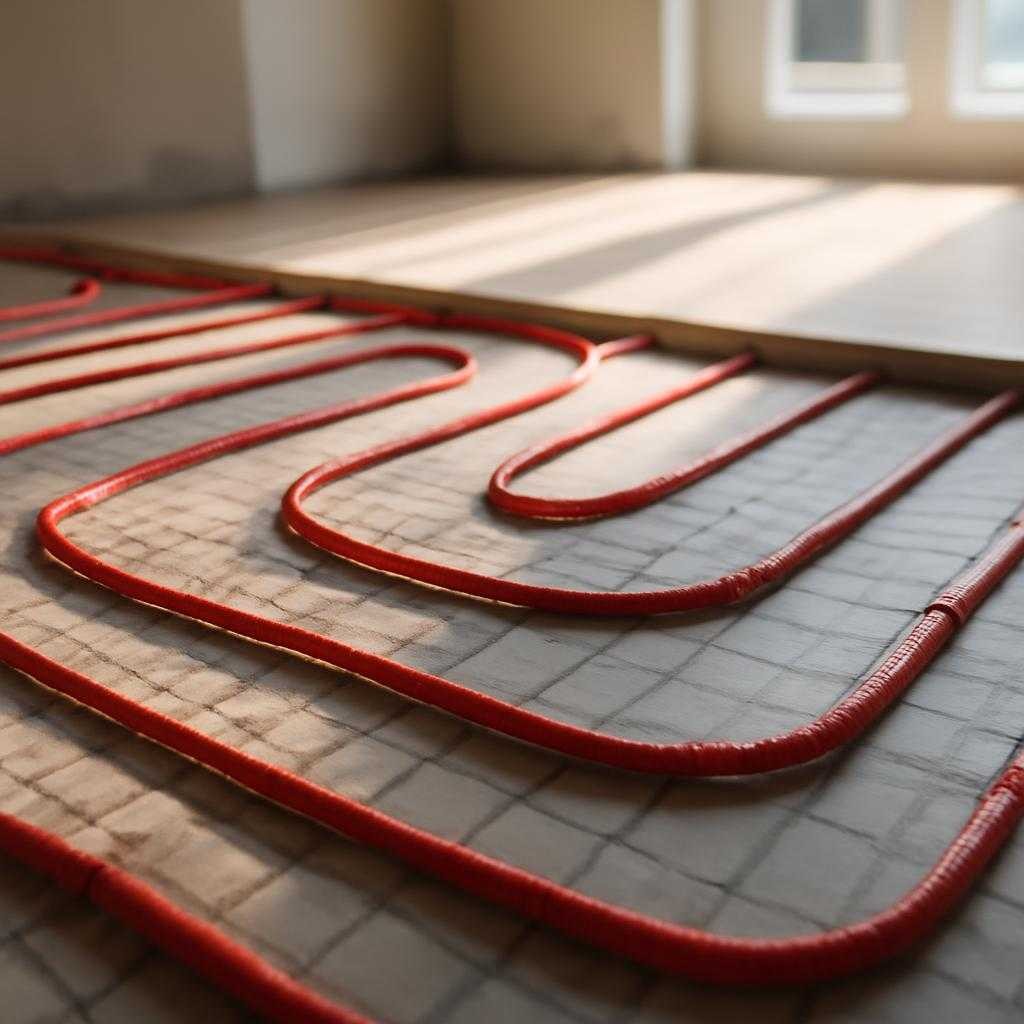

Для частного дома выбираю сшитый полиэтилен PE-Xa, коэффициент линейного расширения минимален, цена умеренная. Завожу бухту на барабан, чтобы исключить заломы. Раскладывают змейкой или улиткой, руководствуюсь энерго симуляцией, а не шаблоном.
При шаге трубы сто двадцать миллиметров средняя температурная планировка выдаёт комфортную поверхность без тепловой зебры. После укладки фиксирую хомутами к сетке через каждые полметра.
Концы в воду в коллектор из латуни CW617N. Коллектор комплектую расходомерами, автоматическими воздухоотводчиками, сливным краном. Балансировку выполняю цифровым анемометром-расходомером, добиваюсь перепада два-три килопаскаля.
При электрическом варианте чаще применяют двужильный резистивный кабель. Экран из медных нитей снижает электромагнитное поле до фонового уровня. Пусковой ток кратен рабочему лишь в полтора раза, soft-start сократит нагрузку на автомат.
Кабель держу на монтажной ленте с шагом сто миллиметров. Датчик температуры в гофре вывожу в середину спирали, чтобы термостат читал усреднённое значение.
Перед заливкой провожу гидроиспытание водой, давление десять баров, время два часа. Манометр стабилен — продолжаю заливку пескобетоном М300 с фиброй шесть килограммов на куб. Толщина слоя сорок миллиметров над трубой.
Стяжку выравнивают правилом по маякам из таут-листа. Трещиностойкость повышают пластификатором на основе поликарбоксилатов. После набора прочности до пятидесяти процентов приступаю к первому прогреву: температура подачи двадцать пять градусов, шаг поднятия пять градусов в сутки.
Контур выходит на рабочий режим через неделю. Инфракрасный пирометр сообщает, что поверхность тёплых зон держит двадцать восемь градусов, а узел примыкания к стене — двадцать три.
Декоративное покрытие выбирают с учётом теплопроводности. Керамогранит идёт без изменений, ламинат беру класс AC4 с маркировкой ‘Warm Floor Ready’, толщина подложки три миллиметра, удельное сопротивление не превышает 0,05 м²K/Вт.
Финишную поверхность включаю в готовую схему энергоучёта. Датчики расхода теплоносителя и электрощётчик передают данные в домашний сервер. По итогам зимы пол отдал семьдесят ватт на квадрат против ста двадцати от радиаторов той же комнаты.
Ощущение уюта напоминает прогретый песок на берегу: тепло мягко поднимается, не создавая воздушных течений. Такой эффект японцы зовут ‘Юкаданбо’, перевод дословный — ‘пол-грелка’.
При корректном монтаже срок службы системы сопоставим с жизненным циклом здания. Сшитый полиэтилен рассчитан на полвека под давлением шесть баров, кабель не деградирует дольше сорока лет благодаря тефлоновой изоляции.
Люблю момент первого шага босой ногой: кажется, будто под подошвой проложен расплавленный янтарь, застывший в тёплом свечении.
