Шумозащитные экраны — конструкция, расчёт, внедрение

Урбанизированная среда испытывает звуковую нагрузку от транспорта и строительных работ. Шум выше 65 дБ ухудшает работоспособность и вызывает стресс. Снижение уровней достигается конструктивной маскировкой источника. Шумозащитные экраны, представленные на proconstruct.ru, формируют барьер между источником и воспринимающим объектом.

Материалы экранов

Основное сырье для жёстких экранов — тяжёлый бетон либо кирпич. Высокая масса понижает коэффициент передаточного звука. Для транспарентных участков применяют листы закалённого поликарбоната или триплекса. Металлические панели с перфорацией и минеральной ватой внутри сочетают отражение и поглощение. Озеленённые панели на стальном каркасе подавляют звук слоем субстрата с корневой системой.

При выборе материала инженеры анализируют климатические нагрузки, коррозионную стойкость, огнестойкость, трудоёмкость сборки, цену обслуживания и визуальную интеграцию в ландшафт.

Конструкция и расчёт

Снижение уровня шума достигается сочетанием высоты, длины и формы кромок. Барьер отсекает прямую акустическую дорожку, переводя волну в зону тени. Потери рассчитываются методом геометрической дифракции с поправками на поглощение. Для магистралей обычно достаточно высоты 3–5 м, однако участки с эстакадами потребуют ступенчатых секций. Сопряжения с кривыми трассы закрываются Г-образными перемычками, исключающими акустические щели.

Поглощающие поверхности включают перфорированную обшивку, под которой размещён волокнистый слой толщиной 50–100 мм. Коэффициент NRC равный 0,7 снижает отражения во внутренний двор или кабину водителя. При необходимости визирования дорожных знаков применяют прозрачные вставки с контурным креплением без мостиков жёсткости.

В районах повышенной сейсмичности стены устанавливаются на упругих опорах и усиливаются диагональными растяжками. Для холодного климата предусматривается компенсация температурного удлинения профилей и защита анкеров от соли.

Применение в проектах

Железнодорожные коридоры с движением скоростных составов используют экраны с аэродинамическими отверстиями во фризе, снижающими поршневые импульсы при пролёте поезда. Высота подбирается так, чтобы верхняя кромка находилась выше контактной сети на 0,5 м, предотвращая прямое распространение шума колесно-рельсового контакта.

При возведении жилых кварталов вдоль магистралей девелопер закладывает барьер в проект планировки. Бетонная основа экрана выполняет роль подпорной стены, удерживая насыпи и одновременно снижая шум внутри двора. Затрата земли уменьшается благодаря вертикальной ориентации барьера по красной линии дороги.

Внутригородские стройплощадки огораживаются временными модулями из стальных рам с сэндвич-панелью. Малый вес сегментов ускоряет монтаж краном и упрощает перестановку. Граффити, зелёные ковры и декоративная подсветка поддерживают эстетическое восприятие у пешеходов.

Комплексный эффект оценивается акустическим моделированием перед сдачей объекта. Замер микрофонами подтверждает снижение не менее 7–10 дБ, что эквивалентно ощущаемому уменьшению шума примерно в два раза. При корректном обслуживании барьеры остаются эффективными в течение тридцати лет.

Шум, генерируемый дорожным движением, промышленными установками и железнодорожным составом, снижает комфорт городской среды. Применение стационарных или мобильных экранов помогает поглощать и отражать акустические волны, сокращая уровень звукового давления на прилегающие территории.

Типы экранов

Базовая градация опирается на принцип действия конструкции.

1. Отражающие панели: сплошной щит из бетона, кирпича, металла либо стекла изменяет направление волны, возвращая её к источнику.

2. Поглощающие ограждения: лицевой слой выполняется из перфорированного металла, древесного волокна, минеральной плиты или нетканого полотна, за которыми скрыт звукопоглощающий наполнитель.

3. Комбинированные решения соединяют отражающую и абсорбционную функции.

4. Полупрозрачные экраны из закалённого стекла или поликарбоната полезны при сохранении инсоляции и визуальных связей.

5. Озеленённые модули включают растительный слой, короба из стали либо дерева и субстрат, они снижают шум и обогащают пейзаж.

6. Сборно-разборные щиты применяют при временных дорожных работах.

7. Локальные козырьки и галереи закрывают источники в точке возникновения шума.

Выбор материалов

Материал диктует долговечность, акустические свойства, конструктивную массу и эстетический облик.

Бетон отличается высокой плотностью, отражающая способность достигает 35–40 дБ при толщине 15–18 см. Армирование стеклопластиком снижает итоговую массу без потери прочности.

Металлические кассеты из оцинкованной стали или алюминия сочетают устойчивость к динамическим нагрузкам и удобство монтажа, при этом лист с перфорацией уменьшается отражение благодаря частичному поглощению.

Древесина создаёт тёплую фактуру, подходит для пригородных зон, при пропитке антисептиками срок службы превышает 25 лет.

Минеральная вата и вспененные полимеры в роли внутреннего слоя обеспечивают коэффициент звукопоглощения αw до 0,95.

Поликарбонат выдерживает удар каменных частиц, сохраняет светопропускание свыше 75 %, при изгибе образует дугообразные формы.

Композит с базальтовым волокном устойчив к огню и химически агрессивным средам.

Практика внедрения

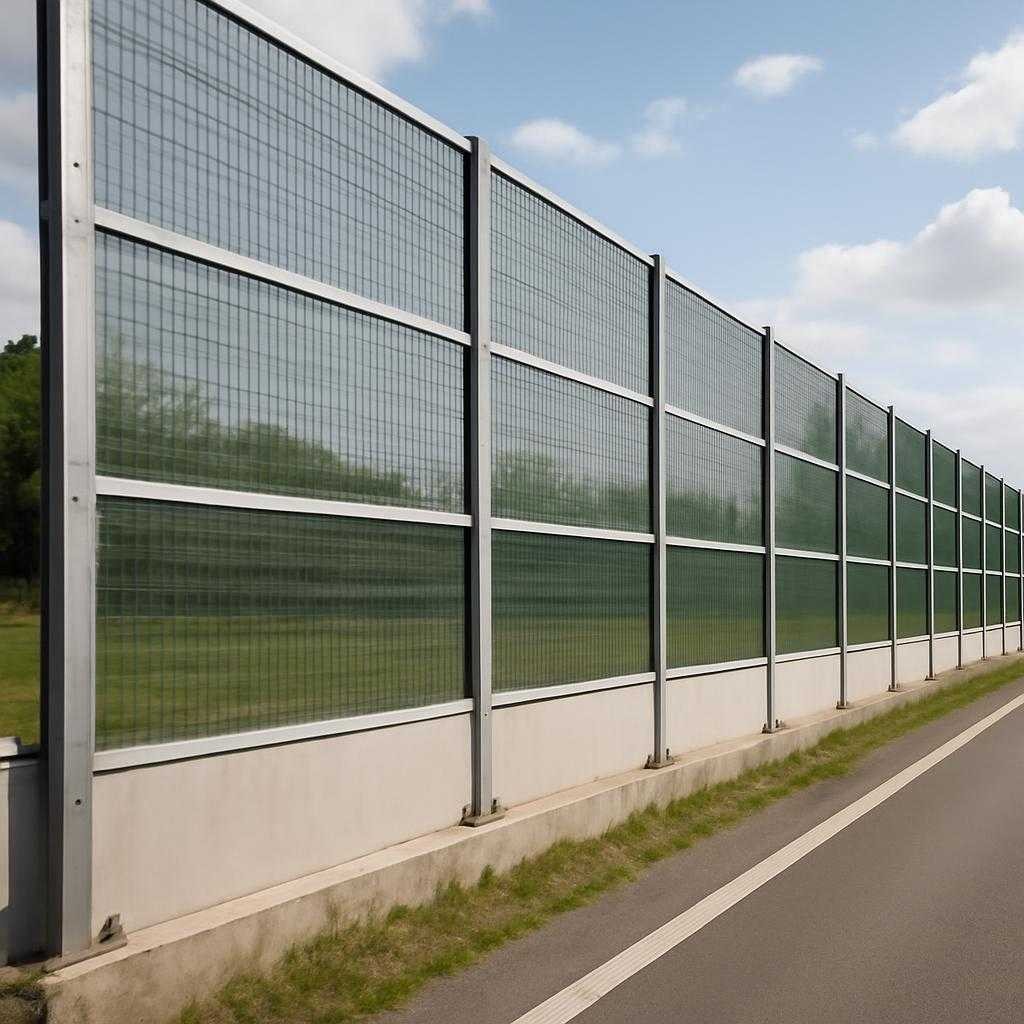

Для городской застройки проектировщики часто комбинируют сплошной цоколь из тяжёлого материала с верхним прозрачным ярусом. Такой подход сохраняет обзор с проезжей части, обеспечивает дневной свет фасадам, одновременно блокируя диапазон частот 125–1000 Гц.

На автомагистралях щиты размещают на расстоянии 2–5 м от края проезжей части, поднимая кромку не меньше чем на 0,5 м над линией прямой видимости между выхлопной трубой грузовика и окном жилого здания.

Для железных дорог приоритет отдаётся конструкции с поглощением, так как отражённая волна способна возвращаться под свод контактной сети и усиливать фоновый звук. Лёгкие панели на стальных стойках упрощают обслуживание путей.

В жилых кварталах с плотной застройкой востребованы модули с интегрированными вазонами, зеленый слой уменьшает монолитность ограждения, улучшая психоакустический комфорт.

На строительных площадках временные конструкции монтируют на винтовые сваи, после завершения работ секции перевозят к новому объекту, снижая затраты жизненного цикла.

Расчёт акустической эффективности выполняется по СП 51.13330 и DIN 18005. Индекс DAX рассчитывается как разность среднегеометрического уровня шума без экрана и при защите, измеренного на стороне зоны ожидания. Для транспортных объектов целевая величина колеблется от 5 до 25 дБ, в зависимости от категории дороги или линии.

Помимо акустики учитывается ветровая нагрузка, снеговая дрейфовая нагрузка, динамическое воздействие турбулентного потока от проезжающих машин. Рекомендованная гибкость конструкции обеспечивается направляющими швеллерами с демпферными вставками, компенсирующими вибрацию.

Системы водоотвода интегрируются в нижний горизонт, предотвращая увлажнение звукопоглощающего слоя. Антиграффити-покрытие на поликарбонатных вставках упрощает уход. Цифровое моделирование в среде BIM облегчает согласование с инженерами разных разделов, ускоряя выпуск рабочей документации.

Экономическая оценка проводится по полному жизненному циклу. Начальные капитальные затраты составляют 30–45 % суммарных расходов, оставшийся объём связан с обслуживанием и демонтажем. Применение коррозионно-стойких сплавов, композитной арматуры и модульной системы крепежа снижает частоту ремонтов.

Эколого-социальный эффект выражается в снижении показателей Lden и Lnight. Снижение шума на 10 дБ воспринимается ухом как двукратное уменьшение громкости, что подтверждается опросами Сан-Диего, Токио и Санкт-Петербурга.

Комплексная программа мониторинга включает стационарные датчики, логгеры с автономным питанием и периодические ручные замеры, выполняемые калиброванным шумомером класса 1. Данные передаются в облачный сервис, где алгоритм машинного обучения выявляет неисправности покрытия и прогнозирует износ каркаса.
