Секреты производства — как мы тестируем тренажеры перед отправкой в залы

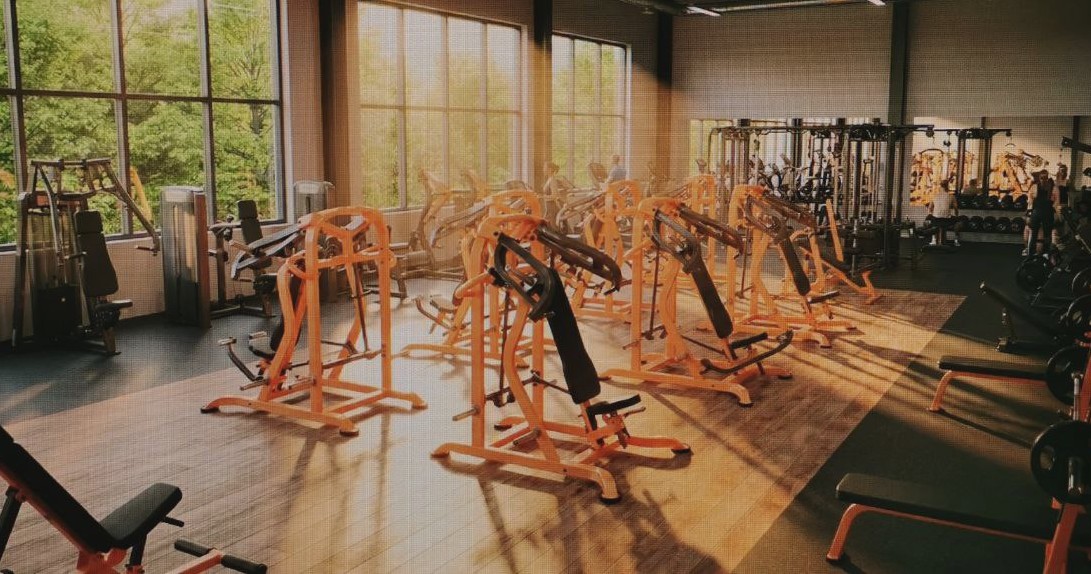

Когда вы приходите в фитнес-клуб и видите ряд стоек или нагруженных дисками машин, вы видите только вершину айсберга. То, что останется незамеченным, — это сотни человеко-часов инженерной мысли, контроль на разрыв и микроны допусков, которые отделяют тренажер от поломки.

Мы не собираем «железо» на коленке, а готовим оборудование к агрессивной среде спортзала, где пот — это электролит, а эйфория от рекорда часто граничит с ударной нагрузкой на раму.

В этой статье мы приоткроем завесу цехов завода all4gym.ru/ по производству силовых тренажеров и покажем, как через 11 кругов ада проходит каждый тренажер перед тем, как попасть к вам.

11 лет на рынке в режиме нон-стоп

Прежде чем говорить о сварке или гибке металла, нужно понять философию. Мониторинг рынка в нашем понимании — это не просто чтение отзывов. Это бенчмаркинг поломок конкурентов и анализ биомеханических запросов. За 11 лет мы сформировали базу данных «узких мест»:

• Статистика отказов. 37% поломок у бюджетных брендов происходит в месте сварки труб под нагрузкой жима ногами.
• Эргономика. Рост населения увеличился в среднем на 5 см за десятилетие, что потребовало пересмотра углов регулировки сидений (теперь разброс антропометрии покрывает 98% перцентиля).
• Запрос на износ. Тросы в селекторных блоках — расходник, но если раньше нормой было 50 000 циклов, то сейчас спрос диктует необходимость выдерживать 100 000+ без растяжения.

Мы не гонимся за хайповым дизайном, а ориентируемся на ретенцию (сохранение) геометрии рамы.

Особенности производства — от проката до порошка

Завод Alfogym — это не просто сварочный цех. Это вертикально-интегрированное производство с жестким входным контролем материалов. Если сталь пришла с окалиной или микротрещинами, мы обязаны это увидеть.

Входной контроль: металлофизика и дефектоскопия

Мы не верим сертификатам на бумаге. Каждая партия металлопроката проходит через руки инженеров ОТК и приборы:

1. Сталь 100×50×3 мм (профильная труба). Визуально кажется монолитом. Но мы проводим ультразвуковой контроль (УЗК) на предмет расслоений. Микротрещина в стенке под нагрузкой 500 кг — это бомба замедленного действия.
2. Адгезия покрытия. Перед покраской образцы тестируют на метод решетчатых надрезов (ГОСТ 15140). Если порошковая краска отслаивается, значит, нарушена технология фосфатирования. Отбраковываем всю партию.
3. Тросы 6 мм. Рвем на разрывной машине. Усилие в 5000 кгс (килограмм-сила) — это не просто цифра. Трос должен держать нагрузку с трехкратным запасом. Если пошло «раздробление» прядей раньше нормы — в брак.
4. Подшипники NSK. Замеряем радиальный люфт. Допуск — менее 0,01 мм. Больше — появится «мертвый ход» в рычаге, который невозможно устранить регулировкой.

Сварка и геометрия рамы: MIG/MAG под контролем УЗИ

Сварка — это сердце тренажера. Мы используем полуавтоматическую сварку в среде защитных газов (MIG/MAG), но доверяем, но проверяем.

• Проплав. Шов должен быть не просто красивым, а глубоким. Контроль: визуально-измерительный (ВИК) плюс выборочное УЗИ сварных стыков на предмет непровара.
• Тест на опрокидывание (Приложение А ГОСТ). Раму фиксируют, нагружают эксцентриситетом в 1000 кг и пытаются опрокинуть. Угол наклона фиксируется лазерным нивелиром. Если геометрия «уплыла» больше чем на 0,5 градуса — ищем причину в кондукторе.
• Солевой туман. Образцы сварных швов и окрашенных зон помещают в камеру солевого тумана на 500 часов. Это симуляция 5 лет работы в «кислом» зале. Коррозия недопустима.

Сборка и биомеханика: подгонка под живого человека

Собрать раму мало. Нужно заставить ее работать с телом, а не против него. Здесь в игру вступает отдел биомеханики.

• Регулировка траекторий (система Iso-Lateral). Мы не копируем «кривые» кулисы. Мы высчитываем радиус движения рычага так, чтобы в конечной фазе жима ногами или сведения рук нагрузка не пропадала, а оставалась в целевой мышце.
• Тесты на 100 атлетов. Приглашаются спортсмены разного роста — от 160 до 195 см. Угол наклона спинки (30–45 градусов) регулируется под каждого.
• Гидравлика и газовые пружины. Проверка на герметичность под давлением, превышающим рабочее в 1.5 раза. Травит масло? Замена.

Динамика и усталость металла

Самый зрелищный этап — циклические испытания силовых тренажеров.

Представьте, что тренажер подключили к гидравлическому прессу, который имитирует подъем штанги весом в 400 кг (это почти 8 блинов по 50 кг) с частотой раз в секунду.

• Циклы. 100 000 повторений (циклов) без остановки. Это около 3 лет интенсивной эксплуатации в коммерческом зале за 2 недели тестов.
• Грузоблок. Селекторное устройство нагружают стеком в 120 кг. Проверяют люфт направляющих. Допуск нулевой — иначе блины начнут «греметь» и биться друг о друга, создавая акустический дискомфорт и кроша хромировку.
• Ударные нагрузки (Приложение Г). По опоре тренажера бьют маятником с грузом 50 кг. 10 ударов подряд. Это имитация падения грифа или случайного удара тележкой. Трещин и деформаций быть не должно.

Цифры статистики — что выдерживает рама

1. Предел текучести стали используемого проката — не менее 275 МПа (мегапаскаль).
2. Прогиб рычага под нагрузкой 200 кг — не более 2 мм на конце (иначе меняется биомеханика).
3. Износ втулок. После 50 000 циклов замеренный износ не превышает 0,1 мм (требуется замена смазки, но не детали).
4. Крутящий момент на болтовых соединениях фиксируется динамометрическим ключом с шагом в 5 Нм, чтобы исключить самопроизвольное откручивание от вибрации.

Безопасность и устойчивость

Тренажер — это рычаг. И если неправильно рассчитать центр тяжести, машина упадет, даже если она весит 200 кг.

• Опрокидывание под 10° (Приложение В). Тренажер устанавливают на наклонную плоскость. Под углом 10 градусов он должен стоять мертво, как скала. Это требование техники безопасности при непреднамеренном наезде уборочной техники или ударе штангой.
• Стопоры и фиксаторы. Тестируем их на нагрузку, превышающую максимальную рабочую на 150%. Стопор жима ногами не должен сломаться, если на платформу уронить гриф.
• Эргономика захватов. Рукоятки делают диаметром 30–42 мм в зависимости от зоны хвата. Это исключает гипертонус мышц предплечья и позволяет атлету концентрироваться на целевой группе, а не на удержании грифа.
• Сиденья. Поролон двойной плотности (HR-пенополиуретан) тестируется на остаточную деформацию. После 1000 циклов нагрузки он не должен проседать больше чем на 3 мм.

Финальный контроль ОТК и протокол испытаний

Когда тренажер собран, покрашен и укомплектован, наступает момент истины — приемка отделом технического контроля (ОТК).

Инженер ОТК подходит к машине не как к произведению искусства, а как к агрегату, который должен работать в жестких условиях. В руках — штангенциркуль ШЦПМ (с глубиномером) и чек-лист на 50 пунктов.

• Геометрические допуски. Отклонения по длине, ширине, высоте — не более ±0,5 мм. Если посадочное место под подшипник ушло на миллиметр — люфт неизбежен.
• Визуальный контроль. Сколы краски, заусенцы на сварных швах, качество накатки рукояток.
• Паспорт изделия. В него вклеивается протокол испытаний с конкретными цифрами по именно этому тренажеру (дата сварки, номер партии подшипников, результаты замера люфтов).
• Упаковка. Стрейч-пленка, углы из картона, маркировка CE и ГОСТ. Это не просто наклейки, а знак того, что машина готова к таможенным и санитарным проверкам в любом зале РФ и ЕАЭС.

Тренажер — это симбиоз металлургии, электроники (в измерительных приборах на тестах) и анатомии. То, что вы видите в зале, прошло через десятки рук, ультразвук и тонны давления. И теперь оно готово служить вам и вашим рекордам.

Чек-лист для закупки — 7 скрытых дефектов, которые разорят ваш фитнес-клуб

Покупка тренажера для коммерческого зала — это не шопинг для спальни или кухни. Это инвестиция в пассивный доход или в постоянную головную боль. Красивая картинка в каталоге и глянцевый сайт производителя часто скрывают усталость металла, экономию на комплектующих и откровенно опасные инженерные решения.

В реальности знаем десятки залов, где через полгода эксплуатации тренажеры начинают «петь», люфтить и сыпаться. Чтобы вы не попали в ловушку «красивого корпуса», вот подробный гайд по выбору оборудования. Берите его с собой на переговоры с поставщиком.

1. Репутация производителя: мифы и маркетинг

Первое, на что клюют новички, — громкие имена и обещания «вечной» стали. Забудьте про это.

• Завод или сборка? Узнайте, есть ли у бренда собственное производство или это просто трейдер, заказывающий партии в Китае/Турции под своим логотипом. Во втором случае контролировать качество каждой партии вы не сможете — сегодня сталь 3 мм, завтра 2.5 мм.
• Срок работы на рынке. 10+ лет — это не просто цифра. Это означает, что производитель уже пережил несколько экономических циклов и наладил поставки запчастей. Если фирме 2 года — велик риск, что через год она закроется, и вы останетесь с нестандартными подшипниками, которые не найти в РФ.
• Наличие сервисной службы. Производитель должен иметь инженеров, которые выезжают на объекты. Спросите: «Кто будет чинить тренажер в моем городе через год?».

2. Сталь, сварка и антикоррозийная стойкость

Рама — это скелет. Если он сгниет или лопнет, тренажер отправится на металлолом. Восстановлению не подлежит.

• Сечение и марка стали. Мало сказать «труба 100×50». Важно, какая стенка. 3 мм — это индустриальный стандарт для коммерческого использования. 2 мм — это «домашняя» серия, которая «загуляет» под нагрузкой 150 кг. Спросите сертификат на сталь (ГОСТ или зарубежный аналог).
• Технология сварки. Ищите следы автоматической сварки (ровный, «чешуйчатый» шов). Кривые, рваные швы — признак ручной аргонки «в гараже». В таких местах металл со временем лопается от вибрации. Попросите показать фотографии швов в разрезе.
• Обработка после сварки. Обязательно должна быть пескоструйная обработка или травление перед покраской. Если трубы красят прямо по окалине и маслу — краска отвалится кусками через полгода в зоне контакта с потом.
• Испытания. Настоящий производитель публикует видео краш-тестов. Если производитель говорит: «Мы не тестируем, мы и так уверены» — бегите.

3. Узлы вращения: тишина и легкость хода

Это самое больное место любого тренажера. Люфты и скрипы убивают впечатление клиентов от клуба премиум-класса.

• Подшипники или втулки? В коммерческом зале — только подшипники закрытого типа (например, NSK, SKF, HCH). Они не боятся пыли и пота. Втулки (латунные/капролоновые) — удел бюджетных линеек или кардиотренажеров. Если производитель экономит на подшипниках, на чем еще он сэкономил?
• Проверка люфта. Возьмитесь за рычаг и подергайте его в стороны (перпендикулярно рабочему движению). Допустимый люфт — менее 0,5 мм на конце рычага. Если рычаг болтается — это геометрия нарушена или подшипники низкого качества.
• Валы и оси. Они должны быть из каленой стали (хромированные). Если ось магнитится и легко царапается — это мягкий металл, он быстро выбьет посадочные места.

4. Трособлочная система и тяговые механизмы

В селекторных тренажерах (кроссоверы, бицепс-машины) это зона аварийной опасности. Обрыв троса — это травма.

• Трос. Диаметр троса в коммерческом тренажере — от 4.8 до 6 мм. Он должен быть стальным, с органическим сердечником, свитым из нескольких прядей. Попросите показать сертификат на разрывное усилие (минимум 1000-1200 кгс).
• Крепление. Трос не должен быть просто завязан в узел. Только опрессовка коушем (стальной петлей) или фиксация конусными втулками.
• Ролики. Они должны быть на подшипниках (не на втулках), с проточкой под трос. Материал — алюминий или капролон. Если ролик хлипкий и пластиковый — трос его протрет за месяц.
• Стек блинов. Подергайте блины вверх-вниз. Они не должны дребезжать и болтаться на направляющих. Направляющие должны быть хромированными и идеально отполированными. Царапина на направляющей — смерть грузоблоку.

5. Биомеханика и эргономика

Красивая машина может быть бесполезной. Траектория движения должна совпадать с анатомией человека.

• Регулировки. Посадочные места и рычаги должны легко двигаться. Заедающие пистоны и тугой ход регулировок говорят о том, что производитель плохо рассчитал допуски. Посидите на тренажере. Угол в колене/локте в стартовой позиции должен быть комфортным.
• Траектория. В жиме ногами платформа должна идти плавно, без закусываний. В бабочке для груди (сведение рук) пик нагрузки должен приходиться на момент сведения рук, а не на старте. Спросите, по чьим лекалам строилась геометрия. Хорошие бренды используют базу данных антропометрии.
• Зазоры. Проверьте, не бьется ли рука о стойки при движении. У производителей-копировщиков часто не совпадают пропорции, и атлеты высокого роста упираются в раму.

Цифры статистики — стоимость владения (TCO)

1. Подшипники. Замена всех подшипников в тренажере (например, в бабочке для груди) стоит около 15-20% от цены нового тренажера. Если они люфтят на гарантии — производитель должен менять их бесплатно.
2. Тросы. В режиме 24/7 профессиональный трос живет 2-3 года. Дешевый трос (диаметр 3 мм) рвется через 6 месяцев. Стоимость замены + простой тренажера.
3. Обивка. Кожа/экокожа должна быть толщиной не менее 1.2-1.5 мм и иметь обработку от пота (антивандальная). Попросите образец и попробуйте проткнуть его ключами. Если порвалось — через год сиденья будут в дырах.
4. Амортизация. Качественный тренажер амортизируется за 5-7 лет. Дешевый аналог требует капремонта через 2 года. Разница в цене в 20% на старте оборачивается убытком в 200% на обслуживании.

6. Упаковка и логистика: как вам это привезут?

Тренажер может быть идеальным, но разбитым в транспортировке.

• Жесткость упаковки. Требуйте упаковку в «россыпь» (разобранном виде) с пенопластовыми вставками или в сборе на жестком поддоне с обрешеткой. Если тренажер просто обмотан пленкой — он придет мятым.
• Защита хрома. Хромированные части (грифы, направляющие) должны быть обернуты в пупырчатую пленку и картон отдельно. Если они трутся друг о друга — хром сотрется, начнется ржавчина.

7. Постгарантийное обслуживание и сервис

Тренажеры ломаются и это жизненная аксиома.

• Наличие запчастей на складе. Поинтересуйтесь, есть ли у поставщика склад в РФ. Срок поставки подшипника из Китая — 45-60 дней. За это время вы потеряете больше денег на абонементах, чем стоит тренажер.
• Техническая документация. Попросите показать инструкцию и паспорт. Там должны быть схемы, спецификации с артикулами подшипников, тросов, роликов. Если вам дают общую брошюрку без цифр — у вас будут проблемы с поиском запчастей.
• Цена на расходники. Сразу узнайте стоимость ремкомплекта (подшипники, трос, обивка) на самые ходовые позиции (кроссовер, жим ногами, бабочка). Если трос стоит как полтренажера — это грабеж.

Резюме для владельца

Не покупайте тренажер, как телевизор в магазине электроники. Тренажер — это станок. К нему нужно приложить руки, динамометрический ключ и понимание сопромата. Задавайте неудобные вопросы, требуйте видео с производства, просите контакты залов, где это оборудование работает больше года. Ваша прибыль напрямую зависит от того, насколько жестко вы проведете аудит поставщика.

Выбрали интересные вопросы

Почему тренажеры одного типа (например, жим ногами) так сильно отличаются в цене, если визуально они выглядят одинаково?

Визуальное сходство — это иллюзия. Разница в цене складывается из трех факторов, скрытых под краской.

• Первое: металл. В премиальном сегменте используется холоднокатаный прокат с контролируемым химическим составом, что гарантирует отсутствие микротрещин при сварке.В бюджетном сегменте может идти труба б/у или с окалиной, которая сэкономит 30% себестоимости, но лопнет через год.
• Второе: подшипниковый узел. Дешевый аналог ставит втулки скольжения или подшипники неизвестного происхождения с люфтом 0,1 мм уже на заводе. Мы используем подшипники NSK с нормированным зазором.
• Третье: биомеханика. Скопировать внешний вид легко, скопировать траекторию движения, рассчитанную под 95 перцентиль населения, — невозможно. Дешевые копии часто «зарезают» углы, и атлет просто не может комфортно занять исходное положение.

Правда ли, что китайские треназеры всегда хуже европейских или российских, собранных из китайских комплектующих?

Здесь важна не география, а система контроля и спецификация. Сама по себе страна сборки ничего не решает. Критически важна политика бренда: если это известный европейский бренд с заводом в Китае, он привозит туда свои оснастки, кондукторы и стандарты качества (ISO). Там жесткий входной контроль.

Если это «серый» китайский производитель для рынка РФ, он может поставить подшипники низкой ценовой категории и сталь с заниженным содержанием углерода. Мы, например, работаем по принципу: сталь — российский проверенный прокат (соответствие ГОСТ), комплектующие — мировые бренды (NSK, Bosch), сборка — собственная. Так мы контролируем качество на каждом этапе, а не полагаемся на «китайскую коробку».

Какой запас прочности должен быть у тренажера, чтобы он выдерживал профессиональных спортсменов и случайные удары?

Запас прочности закладывается на этапе проектирования и измеряется не в килограммах, а в коэффициенте запаса (Safety Factor). Для силовых тренажеров коммерческого класса этот коэффициент должен быть не ниже 1,5–2,0 к максимальной рабочей нагрузке. То есть, если тренажер рассчитан на вес атлета 150 кг и рабочий вес 200 кг, рама и узлы должны выдерживать пиковые нагрузки до 700 кг без остаточной деформации. Мы тестируем статику и динамику: например, нагружаем рычаг жима ногами 500 кг и циклируем его 100 000 раз. Плюс ударные тесты — маятником 50 кг по опорам. Это имитация падения грифа. Если после 10 ударов нет трещин и геометрия не «уплыла», тренажер готов к любым нештатным ситуациям в зале.

На что реально влияет толщина металла и стоит ли гнаться за самой толстой трубой?

Толщина стенки (калибр) важна, но это не единственный параметр. Труба 100×50×3 мм — это золотой стандарт для несущих рам. Увеличение стенки до 4 мм даст прирост прочности, но сделает тренажер избыточно тяжелым и дорогим без особой необходимости. Гораздо важнее геометрия конструкции и наличие ребер жесткости.

Иногда тонкая, но правильно спроектированная пространственная ферма работает лучше, чем толстая балка, сваренная кое-как. При выборе смотрите на узлы сварки в местах максимального изгибающего момента (например, соединение рычага с рамой). Там металл должен быть усилен косынками. И обязательно спросите про контроль: проходит ли труба ультразвуковую дефектоскопию на входе. Толстая труба с расслоением внутри опаснее тонкой, но цельной.

Как часто нужно менять тросы в блочных треназерах и от чего это зависит?

Ресурс троса — величина не календарная, а циклическая. В коммерческом зале с высокой проходимостью (пилообразная нагрузка) менять тросы нужно примерно раз в 2–3 года. Но это при условии, что стоит качественный трос диаметром от 5 мм с органическим сердечником и корректно настроенная система роликов.

Первый признак износа — появление оборванных «волосков» (проволочек) на поверхности. Это сигнал к немедленной замене. Также ресурс резко сокращается, если ролики заклинило или они имеют малый диаметр изгиба (меньше 50 мм для троса 5 мм). Тогда трос перетирается сам о себя. Совет: закупайте тросы с небольшим запасом и меняйте их синхронно в парке однотипных тренажеров, чтобы избежать аварийных простоев.
