Секреты конического роликоподшипника

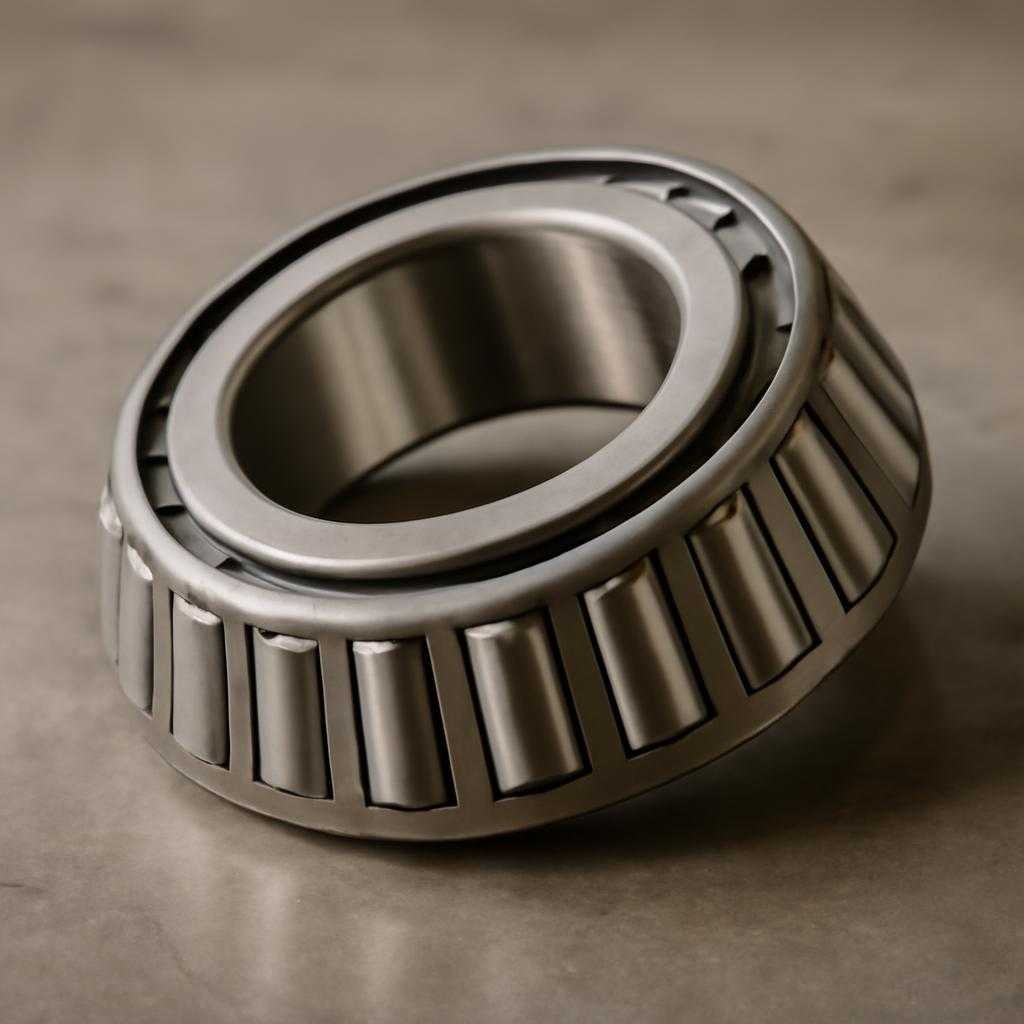

Этот конический роликоподшипник применяют в узлах, сталкивающихся с радиальной и осевой нагрузкой одновременно. Рабочие поверхности дорожек и роликов формируют усечённый конус, вершины сходятся в точке на оси вала. Благодаря такой ориентации силовые компоненты сходятся внутри корпуса, контактные напряжения уменьшаются, трение качения стабилизируется.

Конструкция и принципы

Классический узел состоит из внутреннего и наружного колец, конических роликов, сепаратора. Ролики располагаются между дорожками, образуя жёсткое тележка образное кольцо. Каждый элемент обрабатывается с высокой точностью, допуск по отклонению образующей обычно не превышает нескольких микрон. Радиальная составляющая воспринимается роликами, осевая — торцевыми гранями роликов и стенками дорожек. Угол конуса подбирают с учётом отношения силовых компонентов. Чем острее угол, тем выше допустимый осевой компонент при фиксированной радиальной.

Кольца и ролики изготавливают из подшипниковой хромистой стали через двойное вакуумное плавление, последующую закалку токами высокой частоты и низкий отпуск. Поверхностный слой получает твёрдость HRc 60-64, сердцевина сохраняет вязкость, предупреждая хрупкий излом. Сепаратор выпускают штампованным из низкоуглеродистой стали или латуни, либо фрезерованным из полиамида, когда масса узла критична.

Критерии расчёта

При проектировании оценивают статическую нагрузочную способность C0 и эквивалентную динамическую C. Расчёт выполняется по эмпирическим формулам ISO 281, учитывающим контакт Герца, число роликов, угол конуса, модуль упругости материала. Запас по усталости выбирают в диапазонеапазоне 1,2–1,5 для стационарной техники и 1,8–3,0 для транспорта. При скоростях свыше 6000 мин-1 критичным фактором выступает тепловыделение. В таких случаях подбирают облегчённый сепаратор, уточняют радиальный зазор, используют синтетическую смазку с низкой вязкостью.

Рабочая температура ограничивается 120 °C, иначе слой остаточных напрягов разупрочняется. При повышенных оборотах применяют наружное охлаждение маслом или циркуляцию через сверления в валу. Диапазон допускаемых перекосов обычно ограничен 2-3 угловыми минутами. При превышении указанного порога на дорожке формируется ребровый контакт, что ускоряет усталостный износ.

Установка и уход

Сборка выполняется прессовой посадкой внутреннего кольца на вал и натягом наружного кольца в корпусе. Перед монтажом контактные поверхности обезжиривают, затем наносят тонкий слой смазки, предотвращающий сухое трение при первых оборотах. Натяг регулируют толщиной стопорных кольцевых прокладок или гайкой с контролем момента. После регулировки вал вращается свободно, люфт отсутствует, закусывание исключено.

Смазка подбирается с учётом оборотов, нагрузки, температуры. Литиевые консистентные составы применяют при умеренных скоростях, полиальфаолефиновые масла — при высоких. Объём закладки 30–50 % от свободного пространства обеспечивает оптимальный баланс между гидродинамическим плёночным слоем и сопротивлением перемешиванию.

Для контроля состояния проводят вибродиагностику, анализ частот амплитуды оборотной частоты роликов и наружного кольца. Рост полосы 5-8 кГц указывает на зарождение микропиттинга. При пике выше 10 дБ исходного уровня узел снимают, промывают керосином, дефектоскопируют магнитным порошком. Тёмные пятна на дорожке либо ролике свидетельствуют о нарушении смазочного режима, линейные царапины — о попадании твёрдых частиц.

Срок службы варьирует от 5000 до 25000 часов, что зависит от спектра нагрузок, чистоты смазочного материала, точности изготовления сопряжённых деталей. При правильно подобранном зазоре подшипник переносит до трёх полных капитальных ремонтов агрегата.

Конический роликоподшипник остаётся надёжным элементом трансмиссии, редукторов, колёсных пар локомотивов, мостов грузовой техники, главных валов прокатных станов. Дискретная регулировка осевого зазора и компактность делают его предпочтительным при проектировании узлов с комбинированным нагружением.

Грамотно рассчитанный и обслуживаемый узел выдержит высокие нагрузки, сохранит точность позиционирования валов и снизит затраты на обслуживание машин.

Конический роликоподшипник воспринимает комбинированные усилия, когда радиальная и осевая компоненты действуют одновременно. Геометрия дорожек и роликов ориентирована на вершину одного воображаемого конуса, что удерживает пятно контакта внутри тел качения и минимизирует скольжение. Сочетание формы и высокой твёрдости придаёт устройству стабильность ресурса при динамических нагрузках.

Отличительная особенность — разъёмная конструкция, при которой элементы собираются отдельно, затем стыкуются в корпусе узла без риска загрязнения. Такая схема упрощает сервис и продлевает ресурс.

Конструкция

Внутреннее кольцо формирует коническую дорожку катания, наружное кольцо имеет сопряжённый угол. Ролики расположены по кругу, удерживаются стальным или латунным сепаратором с окнами для снижения массы. Коническая форма роликов устраняет паразитное проскальзывание вдоль оси. Контакт колец и тел качения достигает линии, а не точки, что снижает удельное давление и повышает грузоподъёмность.

Подшипниковая сталь ШХ15 после вакуумного переплава проходит объемную закалку при 830 °C, затем отпуск при 160 °C. Полученная структура придаёт сердцевине вязкость, а поверхности — твёрдость не ниже 62 HRC. Для высоких температур применяются никелевые сплавы, где карбидное упрочнение обеспечивает стабильность размеров. Азотирование дорожек повышает предел усталостной прочности, гальваническое серебрение снижает риск задиров при запуске.

Расчёт нагрузки

Проектирование начинается c определения динамической эксплуатационной грузоподъёмности C. Параметр рассчитывается через средний диаметр dm, число роликов z, контактный угол α и материал колец. Осевая компонента Fa определяется выражением Fa = Fr · tg α. Износостойкий ресурс L10 вычисляется согласно ISO 281 как L10 = ( C / P )^p, где P — эквивалентная нагрузка, p = 10/3 для роликовых приборов. Для повышенной надёжности вводят коэффициент a1, учитывающий важность узла. При вращении ограничивающий фактор — центробежное давление на ролики, растущее по квадратичному закону от частоты.

Смазка оказывает влияние на теплоотвод и трение. При скоростных режимах чаще используется низковязкое масло с кинематической вязкостью 12–15 мм²/с при 40 °C. Для тяжёлых вертикальных валов подбирают загущённую смазку NLGI-2 с комплексным литиевым мылом.

Монтаж и уход

Разъёмность конструкции исключает подпрессовку целого узла. Наружное кольцо вставляют в корпус, внутреннюю сборку — со стороны вала. Предварительный натяг регулируется толщиной дистанционных шайб или гайкой с микрометрическим шкворнем. Допустимое остаточное биение контролируется индикатором на торце. При посадке методом нагрева кольцо прогревают током индуктора до 90 °C, превышение 120 °C приведёт к снижению твёрдости.

Эксплуатационный контроль включает измерение температуры корпуса инфракрасным пирометром, анализ вибрационных спектров и проверку проб смазки на наличие частиц металла. Первый признак усталостного разрушения — рост пика на частоте вращения роликов. При выявлении трещин дорожка выходит из строя ступенчато, что заметно по резкому шуму. Регламент замены зависит от ресурса L10, фактора окружающей среды и уровня нагрузок.
