Режимная наладка котлов без формального подхода

Режимная наладка котлов — комплекс работ, при котором подбирают и закрепляют рабочие параметры горения, тяги, подачи воздуха, расхода топлива и воды. Цель проста: котел работает устойчиво, развивает нужную нагрузку, не уходит в перерасход топлива и не создает опасных режимов. Наладка не сводится к разовой регулировке горелки. Она опирается на измерения, проверку автоматики, анализ фактической работы агрегата на нескольких ступенях нагрузки.

Без наладки котел нередко работает с избытком воздуха, срывает факел, перегревает отдельные поверхности нагрева или уходит в повышенное содержание оксида углерода в дымовых газах. Внешне установка при этом сохраняет работоспособность, но расход топлива растет, температура уходящих газов держится выше расчетной, а пуски и остановы проходят жестко. Для паровых и водогрейных котлов последствия различаются по форме, но источник проблем один: режим не увязан с реальным состоянием топки, газоходов, горелочного устройства и системы автоматики.

Что входит в наладку

Работу начинают с осмотра оборудования и сверки фактической схемы с исполнительной документацией. Проверяют состояние топки, горелок, арматуры, тягодутьевых механизмов, газоходов, запорных и регулирующих органов. Если котел газовый, отдельно смотрят герметичность газового тракта, давление газа перед горелками, работу отсечных клапанов и блокировок. Если котел жидкотопливный, оценивают распыл, подогрев топлива, чистоту форсунок, равномерность факела.

Далее контролируют измерительные каналы. Манометры, термометры, датчики давления воздуха, разрежения в топке, температуры дымовых газовов, расходомеры, сигнализаторы загазованности, анализаторы кислорода и оксида углерода дают основу для настройки. Неточные показания ломают всю работу. По этой причине до регулировки подтверждают исправность средств контроля и сопоставляют показания по независимым точкам.

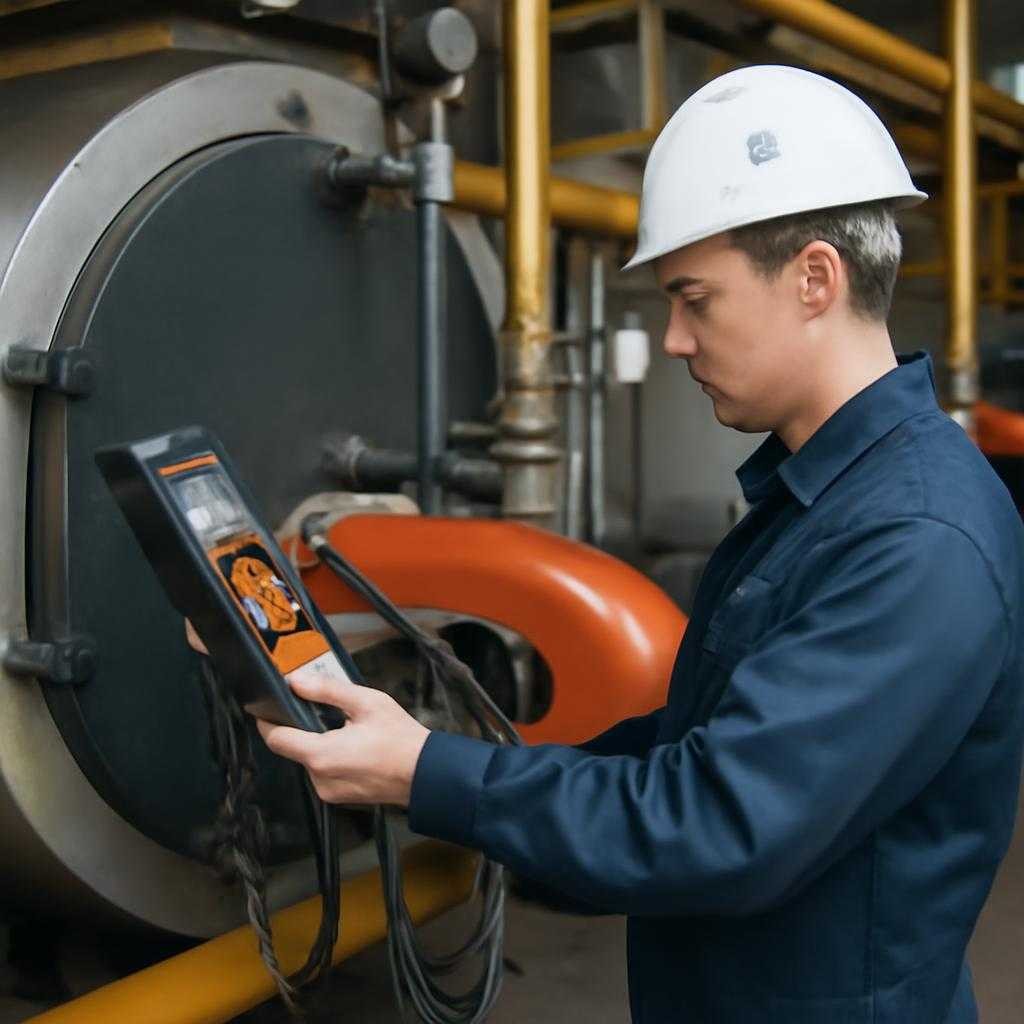

После подготовки котел выводят на несколько режимов нагрузки. На каждом режиме фиксируют давление топлива, разрежение в топке, положение направляющих аппаратов или заслонок, температуру воздуха, температуру уходящих газов, содержание кислорода и оксида углерода в дымовых газах. По этим данным подбирают соотношение топлива и воздуха. При недостатке воздуха растет химический недожог, при избытке увеличиваются потери с уходящими газами. Наладчик ищет рабочую зону, в которой факел устойчив, выбросы в пределах нормы, а тепловая схема не перегружается.

Порядок работ

На практике режимную карту составляют не по одному измерению, а по серии точек. Котел держат на минимальной устойчивой нагрузке, на промежуточных уровнях и на номинале. Для каждой точки записывают параметры и положение регулирующих органов. Затем проверяют переходы между ступенями, реакцию автоматики на изменение задания, устойчивость давления и отсутствие пульсаций. Если горение нестабильно, наладка продолжается до устранения причины, а не до получения красивой таблицы.

Отдельный этап — проверка защит и блокировок. Отключение подачи топлива при погасании факела, предельных давлениях, падении тяги, нарушении подачи воздуха, аварийном уровне воды для паровых котлов — не формальность. Любой режим, подобранный без проверки защит, нельзя считать завершеннымрешенным. После функциональной проверки корректируют установки в допустимых пределах и убеждаются, что исполнительные механизмы отрабатывают команду без запаздывания и перекоса.

Для водогрейных котлов большое значение имеет гидравлический режим. При малом расходе сетевой воды возникает перегрев, шум, локальные температурные напряжения. При завышенном расходе котел теряет часть расчетного температурного графика. По этой причине наладка затрагивает не только горение, но и циркуляцию теплоносителя, перепад давлений, работу насосов и трехходовых клапанов, если они входят в схему.

Типовые отклонения

Повышенная температура уходящих газов указывает на загрязнение поверхностей нагрева, подсос холодного воздуха в газоходы, завышенный избыток воздуха или неполный теплосъем. Если при этом нагрузка занижена, а дымовые газы горячие, причина нередко кроется в плохом состоянии конвективной части. Наладка в таком случае дает предел по эффекту: без очистки и ремонта полноценного результата не будет.

Срыв факела и хлопки при розжиге связаны с нарушением последовательности пуска, неверной настройкой запальника, плохим смесеобразованием, недостаточной вентиляцией топки перед розжигом. Для газовых горелок опасен узкий диапазон устойчивого горения. Для жидкотопливных — плохой распыл и загрязнение форсуночного узла. Устраняют не симптом, а причину, иначе следующий пуск повторит ту же картину.

Высокое содержание оксида углерода в дымовых газах говорит о неполном сгорании. Причиной служит нехватка воздуха, неравномерное распределение воздуха по горелкам, неудовлетворительный факел, загрязнение элэлементов горелки. При наладке ориентируются не на субъективный вид пламени, а на результаты газового анализа. Если применяют анемометр для замера скорости воздушного потока, его используют по сетке точек, чтобы увидеть перекос по сечению канала, а не случайное значение.

Практический результат наладки выражается в нескольких признаках. Котел устойчиво держит нагрузку без рывков. Параметры повторяются после повторного пуска. Уходящие газы имеют оправданную температуру для данного режима и конструкции. Автоматика не уходит в ложные срабатывания. Защиты отрабатывают по назначению. Расход топлива снижается не по обещанию, а по замерам за сопоставимый период работы.

По завершении оформляют режимную карту и технический отчет. В карте указывают нагрузку, расход топлива, давление, разрежение, температуру воды или пара, температуру дымовых газов, содержание кислорода, положение органов регулирования. Документ нужен эксплуатационному персоналу для повседневной работы. Если режим потом меняют без измерений, карта быстро теряет смысл, а котел возвращается к прежним отклонениям.

Хорошая режимная наладка опирается на исправное оборудование, точные измерения и аккуратную фиксацию параметров. Она показывает реальное состояние котла и задает понятные рабочие режимы, на которых агрегат выдает тепло или пар без лишних потерь и без опасных отклонений.
