Выбор и монтаж саморегулируемого греющего кабеля

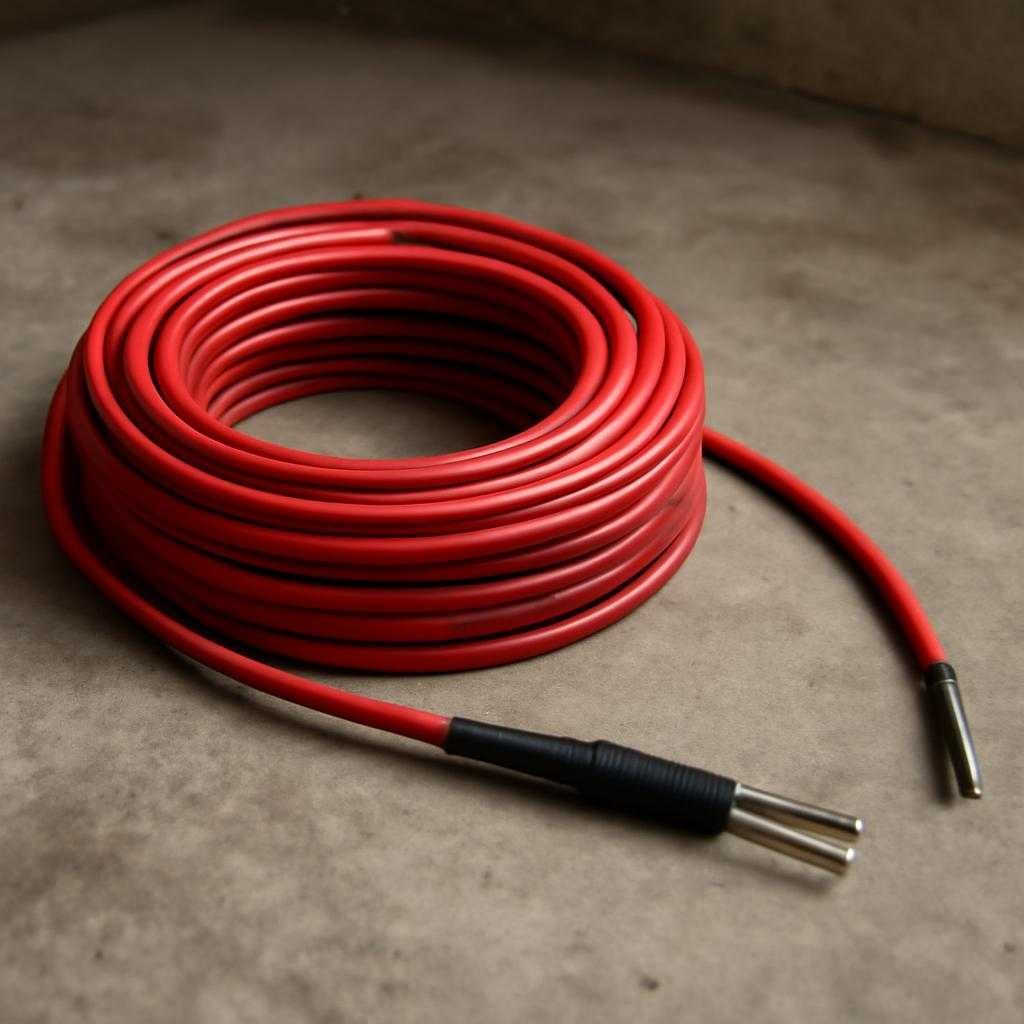

электрический греющий кабель решает задачу защиты трубопроводов, кровли и грунта от замерзания. Изделие состоит из токопроводящих жил, полимерной матрицы, экрана и наружной оболочки. Конструкция преобразует электрическую мощность в равномерный тепловой поток при минимальных потерях.
Типы конструкций
Резистивный греющий кабель для кровли вырабатывает постоянное количество тепла вдоль всей длины. При изменении внешней температуры отдача остаётся стабильной, поэтому мощность выбирают строго под условия работы, а включение ограничивает термостат. Классическая схема: одна или две металлические жилы, изоляция, экран, ПВХ оболочка.

В отличие от резистивного греющего кабеля, саморегулирующий кабель содержит полимерную матрицу с углеродной добавкой. При росте температуры сопротивление возрастает, при понижении падает, благодаря чему каждый участок подстраивает тепловую отдачу самостоятельно. Такой принцип исключает перегрев и упрощает проектирование. Доступны исполнения для зон с взрывоопасной средой, пищевых производств, канализации, открытой кровли. Верхний температурный предел рабочей оболочки колеблется от 65 до 260 °C, поэтому при заказе учитывают среду и максимальный нагрев.
Расчёт мощности
Перед заказом определяют теплопотери объекта. Для трубопровода применяют формулу Q = 2πλ(Tв − Tн)/ln(Dн/Dв), где λ — теплопроводность утеплителя, Tв — требуемая внутренняя температура, Tн — наружная, Dн и Dв — наружный и внутренний диаметры изоляции. Затем выбирают кабельный продукт с линейной мощностью, превышающей Q на 10–15 % для компенсации воздушных зазоров.
При расчёте кровли и водостоков исходят из ширины желоба, климатических данных регионаона, материала покрытия. Средние значения: 20 Вт/м для мягкой кровли, 30 Вт/м для металлической.
Для грунта около фундамента ориентируются на тепловой поток, достаточный для удержания плюсовой температуры зимой. Готовые таблицы производителей ускоряют подбор.
Монтаж и контроль
Поверхность очищают от грязи, влаги, острых кромок. Кабель укладывают прямыми либо спиральными линиями без пересечения. Крепёж выполняют алюминиевой лентой либо пластиковыми хомутами, устойчивыми к ультрафиолету.
Взвод термостатического комплекта располагают в точке с наибольшими теплопотерями. Датчик помещают в контакт с обогреваемой зоной, теплоизолируют, чтобы исключить влияние наружного воздуха.
После укладки производят тест мегомметром при 500 В. Значение сопротивления изоляции выше 1 ГОм подтверждает качество. Затем подключают автоматический выключатель с токовой защитой и устройством дифференциального отключения 30 мА.
Плановый осмотр выполняют перед сезоном. Измеряют сопротивление, визуально проверяют целостность оболочки, крепёж, термостат, силовые соединения.
Своевременный подбор и грамотная установка кабельной системы предотвращает замерзание инженерных сетей, снижает вероятность аварий, продлевает ресурс оборудования без чрезмерного расхода электроэнергии.
Электрический греющий кабель служит активным источником тепла, закрепляемым вдоль труб, на кровельных секциях или внутри напольных систем. Спираль либо полимерная матрица выделяет энергию, компенсирует потери и страхует оборудование от промерзания.
Конструкция кабеля
Внутренняя жила из меди либо сплава заключена в изолирующую оболочку. Снаружи располагается оплётка, выполняющая роль экрана и защитного заземления. В качестве внешней рубашки выбирают термостойкий ПВХ, полиолефин либо фторполимер, устойчивый к ультрафиолету и агрессии среды.
Резистивный вариант выделяет постоянное количество тепла на погонный метр. Саморегулирующийся провод включает полимерную матрицу, меняющую сопротивление при колебаниях температуры. При охлаждении матрица проводит ток интенсивнее и повышает отдачу, при прогреве сопротивление растёт — энергия сокращается. Такой принцип снижает расход электричества и исключает перегрев.
Типы нагревателей
Одножильный сегмент включает одну нагревательную жилу, ток возвращается по тому же проводнику, поэтому концы соединяют в конце трассы. Двужильное решение проще укладывать: питающий и обратный проводники идут параллельно, торец закрывается обычной заглушкой. Предлагаются модификации с ограниченной выходной температурой для полимерных труб и высокотемпературные версии для технологических линий.
Расчёт тепловой мощности опирается на диаметр, материал, длину трубопровода, требуемую поддерживаемую температуру, климатическую норму региона и коэффициент теплоизоляции. Для противообледенительных кровель берут удельную мощность от 20 до 40 Вт на метр, а для бытовыхых водопроводов внутри зданий достаточно 10-15 Вт. Запас 10-20 % компенсирует локальные потери.
Монтаж и контроль
Кабель укрепляют алюминиевым скотчем или пластиковыми хомутами с шагом 20-30 см. Перед укладкой трассу очищают от заусенцев, после монтажа изоляцию закрывают теплоизоляционным кожухом с пароизоляционной лентой. Питание проходит через УЗО и автоматический выключатель с уставкой, равной расчётному току плюс 20 %. Для управления применяют терморегуляторы с датчиком температуры трубы либо воздуха. Саморегулирующиеся секции допускают прямое включение, однако автоматический предохранитель обязателен.
Периодическая проверка целостности изоляции и сопротивления изоляции выполняется мегаомметром на выключенной линии. При повреждении внешней оболочки участок вырезают и вставляют ремонтную муфту. Срок службы исправного кабеля превышает двадцать лет при соблюдении предельной температуры и механической защищённости.
Электрический греющий кабель даёт устойчивую защиту от замерзания инженерных коммуникаций, упрощает обустройство тёплых полов и предотвращает наледь на кровле без значительных эксплуатационных затрат.
