Огнезащита воздуховодов: практика, материалы и пределы стойкости

Огнезащита воздуховодов — часть противопожарной архитектуры здания, а не декоративная оболочка вокруг металла. Воздуховод во время пожара работает как длинный акустический рожок для огня и дыма: по нему жар, токсичные газы и разрежение быстро находят путь между помещениями, шахтами и этажами. Стальной короб без защиты при нагреве теряет жесткость, его стенки коробятся, фланцы расходятся, подвесы ослабевают. При такой картине нарушается герметичность линии, продукты горения уходят в смежные зоны, а система дымоудаления теряет расчетный режим.

Под огнезащитой воздуховодов я понимаю набор решений, который удерживает работоспособность системы в пределах заданного времени. Речь идет не о субъективном ощущении надежности, а о конкретном показателе огнестойкости. Для воздуховодов применяют классы с буквенными индексами, где Е означает потерю целостности, I — потерю теплоизолирующей способности. Если конструкция маркирована EI 60, линия сохраняет целостность и ограничивает прогрев в течение 60 минут при испытательном огневом воздействии. Для систем дымоудаления встречается индекс S — сохранение плотности по дыму, когда утечка контролируется в заданных пределах.

Задачи огнезащиты

Выбор решения зависит от назначения вентиляционной сети. Приточные и вытяжные линии, транзитные участки, каналы дымоудаления, коллекторы из пожарных отсеков — у каждой группы свой режим работы при пожаре. Один воздуховод надо изолировать от огня снаружи, другой — от высокотемпературного потока изнутри, третий обязан сохранять геометрию под действием пламени, разрежения и вибрации. По этой причине огнезащитный слой подбирают не по толщине “на глаз”, а по испытанному узлу: металл, толщина стенки, тип крепежа, расстояние между подвесами, форма сечения, наружное или внутреннее огневое воздействие.

В практике используют несколько групп материалов. Первая — минераловатные маты и плиты высокой плотности на основе каменного волокна с облицовкой из фольги, стеклоткани или металлической сетки. Волокнистая структура тормозит теплопередачу, а наружная обкладка удерживает форму и защищает от выветривания. Вторая — огнезащитные штукатурные составы. Их наносят по армирующей сетке, получая сплошной кокон вокруг канала. Третья — вспучивающиеся покрытия, или интумесцентные системы. При нагреве их слой увеличивается в объеме и превращается в пористый термобарьер. Четвертая — сборные короба из огнестойких листовых материалов: силикат-кальциевых плит, гипсоволокнистых листов специального назначения, вермикулитовых панелей.

Здесь полезно пояснить редкие термины. Интумесценция — вспучивание покрытия под действием температуры с образованием теплоизолирующей “пены-кокса”. Вермикулит — слоистый минерал, который после термической обработки приобретает низкую теплопроводность и входит в состав легких огнезащитных плит. Абляция — контролируемое разрушение поверхностного слоя с поглощением тепла, в гражданских воздуховодах термин встречается редко, зато хорошо описывает поведение отдельных композитных оболочек при экстремальном нагреве.

Материалы и монтаж

Минераловатная огнезащита распространена по понятной причине: предсказуемое поведение при огне, технологичный монтаж, удобная адаптация к прямоугольнойльным и круглым каналам. Но у такого решения есть тонкости. Волокнистый мат работает как термический щит лишь при заданной плотности и без зазоров на швах. Любой разрыв оболочки превращается в тепловой мостик. На вертикальных участках слабо затянутые бандажи со временем “ползут”, и верхние пояса защиты оголяются. На круглых каналах ошибаются с натяжением проволочных стяжек: перетяжка сминает слой, недотяжка оставляет воздушные карманы, а конвекция в таких карманах ускоряет прогрев.

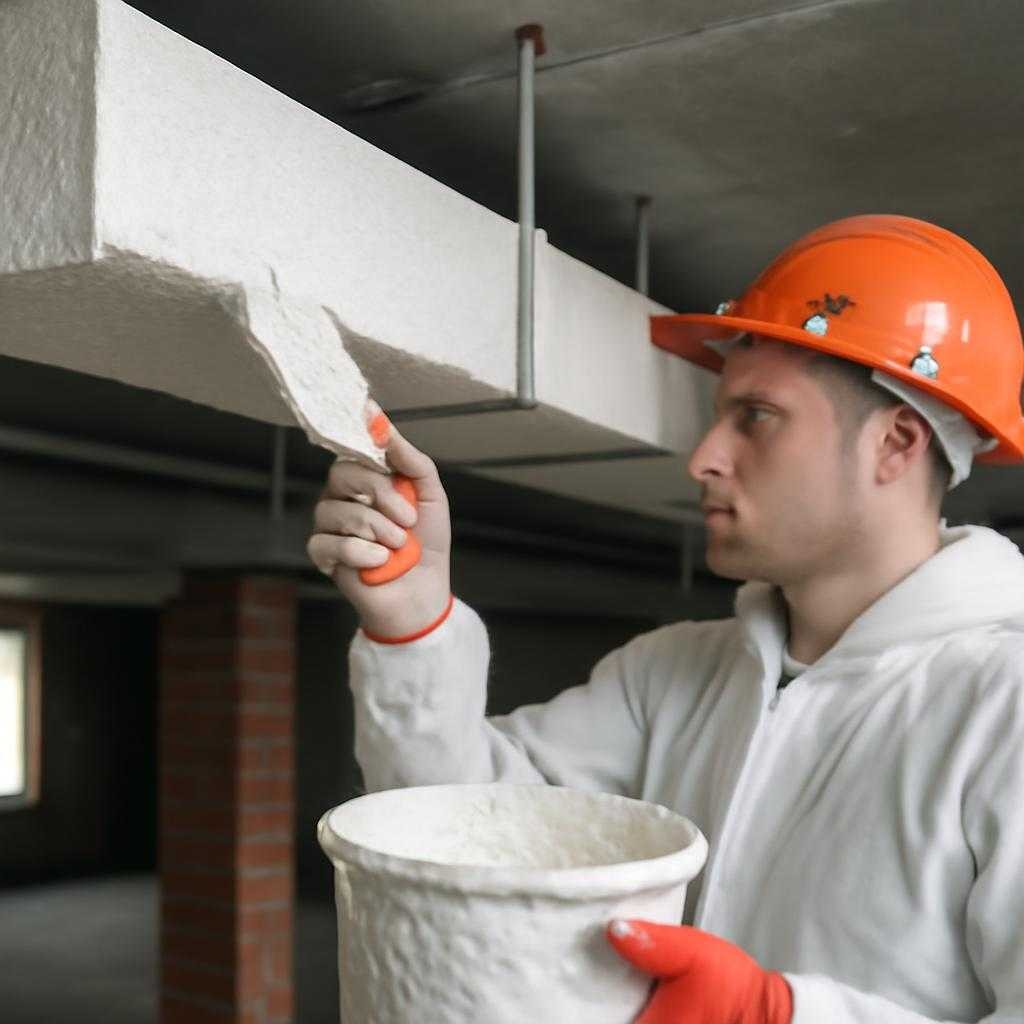

Штукатурные составы удобны там, где нужна монолитная поверхность без обкладки. Однако масса слоя заметно увеличивает нагрузку на подвесную систему. Если расчет выполнен без запаса, при пожаре линия получает двойной удар: металл теряет несущую способность, а тяжелая оболочка добавляет изгибающий момент. В местах примыкания к фланцам и люкам обслуживания штукатурка нередко растрескивается. Через микротрещины быстро проходит горячий газ, и красивая ровная поверхность начинает работать как фарфор с волосной сеткой дефектов.

Вспучивающиеся покрытия привлекательны малой толщиной и аккуратным видом. Их выбирают для интерьеров с открытой инженерией, где толстый мат вокруг воздуховода нарушает композицию пространства. Но такие системы чувствительны к подготовке основания, влажности, толщине каждого слоя, совместимости грунтовки и финиша. Для них критична дисциплина измерений: сухая пленка в 0,9 мм и в 1,2 мм — уже разные сценарии при огневом воздействии. Когда подрядчик наносит состав “по ощущению”, результат напоминает зонтик из бумаги против ливня.

Для коробов из плит цена геометрическая стабильностьь и высокая ремонтопригодность. Такой кожух собирают вокруг канала на металлическом каркасе либо на специализированных крепежных элементах. Узлы прохода через стены и перекрытия при этом удобнее унифицировать. Минус — увеличение габаритов трассы и сложность обхода насыщенных инженерных зон. В тесных шахтах каждый лишний сантиметр становится валютой высокой стоимости.

Узлы и частые ошибки

Главная зона риска — не прямая часть воздуховода, а узлы. Фланцевые стыки, врезки, отводы, переходы, места прохода через преграды, крепления к перекрытию, клапаны, ревизионные люки — именно там система теряет огнестойкость раньше паспортного времени. Огнезащита, испытанная на прямом участке, не переносится автоматически на любой сложный узел. У клапана собственный предел огнестойкости, у привода свои условия работы, у кабельного ввода — своя история нагрева. Если один элемент выпадает из общей схемы, линия превращается в цепь с одним слабым звеном.

Отдельного внимания заслуживают подвесы и опоры. Металл воздуховода закрывают матом или коробом, а шпильки, траверсы и анкеры оставляют без защиты. При пожаре они нагреваются раньше самого канала и теряют несущую способность. Воздуховод с сохранной стенкой, но обрушившийся с подвесов, задачу уже не выполняет. По этой причине огнезащитное решение рассматривают вместе с несущей схемой. Иногда применяют экранирование подвесов, иногда меняют шаг креплений, иногда переходят на иную конструкцию опор.

Частая ошибка — смешение материалов разных систем. Берут мат одного производителя, клей другого, бандаж третьего, а сертификат показывают от четвертого решения. На бумаге набор выглядит убедительно, на объекте он живет собственной жизнью: клей теряет адгезию, облицовка коробится, шов раскрывается. Огнезащита не терпит самодельной алхимии. Каждый испытанный узел похож на часовую механику, где точность определяется сочетанием деталей, а не их внешним сходством.

Еще одна проблема — разрыв логики между проектом и монтажом. В проекте указан класс EI 120 для транзитного участка через пожарный отсек, а на площадке монтируют защиту по типовой схеме EI 60, потому что “внешне похоже”. Либо берут воздуховод иной толщины стали, меняют тип соединения, сокращают число креплений, убирают усиливающие элементы. Для вентиляции такая подмена сродни смене костей у скелета: силуэт остался, поведение под нагрузкой уже другое.

Срок службы и контроль

Долговечность огнезащиты зависит от среды эксплуатации. В технических подпольях и влажных зонах страдают клеевые швы, корродирует крепеж, намокает минеральное волокно. На кровле оболочку разрушает ультрафиолет, ветер и перепад температур. В производственных помещениях к слою прилипают аэрозоли масел и пыль, которые ухудшают состояние покрытия и затрудняют осмотр. Огнезащитный контур нуждается в регулярной ревизии: проверяют целостность облицовки, состояние швов, отсутствие разрывов, сохранность маркировки системы, качество примыканий после работ смежников.

С инженерной точки зрения огнезащита воздуховодов похожа на зимнюю реку под льдом. Сверху линия выглядит спокойной и понятной, а под поверхностью движутся потоки тепла, дыма, разрежения, механических деформаций. Ошибка в одном узле долго остаетсяся невидимой, пока не приходит критическая температура. Поэтому ценность имеет не толщина слоя сама по себе, а связка из проекта, испытанного решения, аккуратного монтажа и осмотра в эксплуатации.

Когда заказчик спрашивает меня, где проходит граница между формальным исполнением и надежной системой, я отвечаю просто: там, где огнезащита рассматривается не как отделка инженерии, а как часть сценария эвакуации и локализации пожара. Воздуховод в таком сценарии перестает быть жестяной трубой под потолком. Он становится каналом, от поведения которого зависит время, а время на пожаре дороже любого материала.
