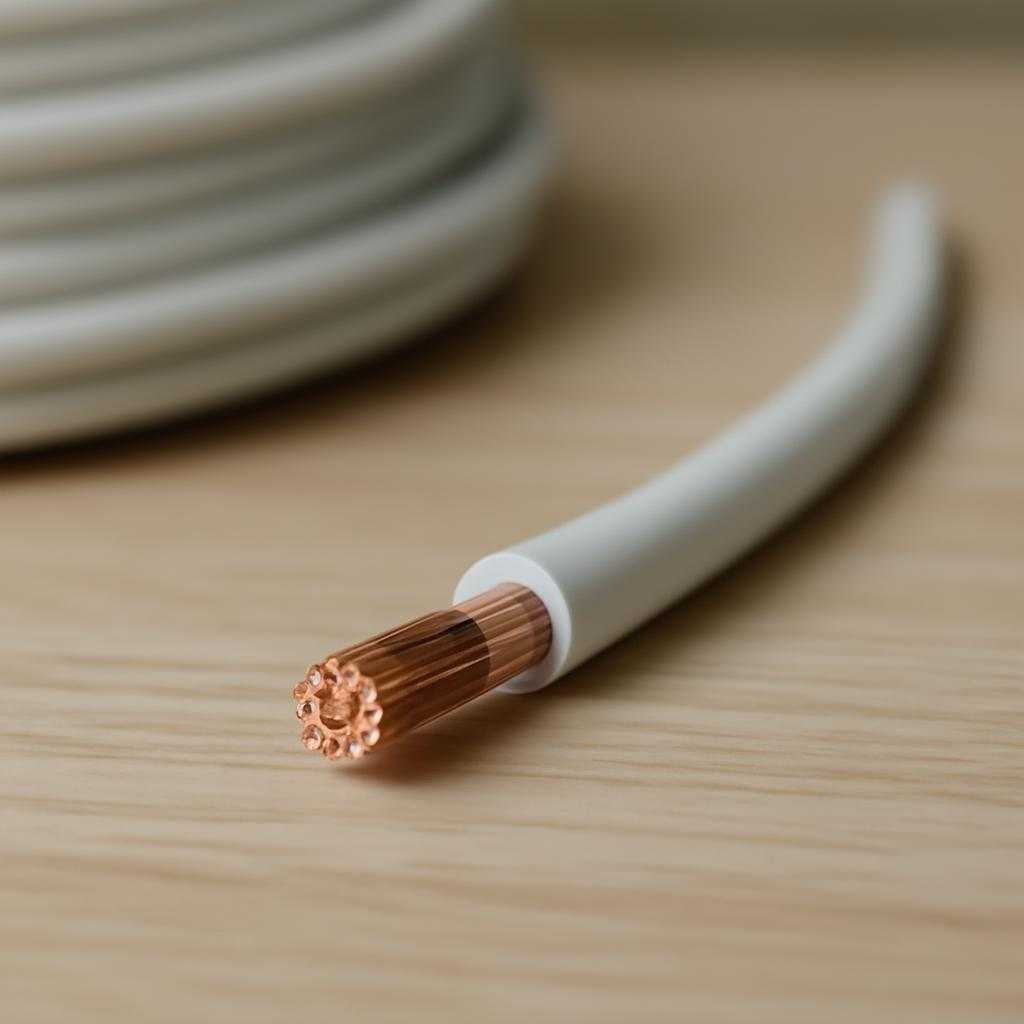

Пугв 1х16: гибкая жила для мощных линий

Провод ПуГВ 1х16 применяется в силовых и осветительных сетях переменного и постоянного тока до 0,66 кВ. Гибкая медная жила упрощает разводку внутри шкафов, щитов и распределительных коробок, снижает нагрузку на зажимы в условиях вибрации.

Конструкция

Жила выполняется по пятому классу ГОСТ 22483: не менее девятнадцати мягких медных проволок диаметром 1,23 мм формируют круглое сечение 16 мм². Поверх наносится слой термопластичного ПВХ толщиной минимум 1,3 мм. Изоляция бывает любого оттенка таблицы IEC 60757, что облегчает фазировку. Минимальная толщина оболочки гарантирует компактность и стойкость к растрескиванию.

Электропараметры

При рабочей температуре 20 °C удельное сопротивление не превышает 1,21 Ом/км. Жила переносит постоянный ток 110 А, кратковременный импульс 380 А длительностью одну секунду. Допустимая температура нагрева при коротком замыкании +160 °C, при длительной нагрузке +70 °C. Изоляция остаётся эластичной до −30 °C, верхний предел монтажа +50 °C.

Монтаж и сервис

Минимальный радиус изгиба равен десяти наружным диаметром. Провод протягивают в кабельные каналы, металлорукава, гофрированные трубы, жгуты внутри станков. Гибкая жила снижает время подключения к клеммам винтового и пружинного типа. Сопряжение с шинами выполняется лужёными медными наконечниками под опрессовку либо пайку. При групповой прокладке соблюдают токовую нагрузку с учётом коэффициента заполнения.

Бухты выпускаются по 100 м либо иная длина по заявке. Хранение допускается в закрытых складах при влажности до 80 % и температуре −50 … +50 °C. Транспортировка осуществляется на катушках или в буяхтах в защитной пленке. Срок службы до списания достигает тридцати лет при неизменных электрических характеристиках.

Конструкция провода

Однопроволочная медная жила круглой формы заключена в поливинилхлоридную изоляцию повышенной гибкости. Диаметр токопроводящей жилы соответствует сечению 16 мм², что признаётся в ГОСТ 31996-2012 для класса 5. Изоляционный слой окрашен по стандартному цветовому коду: жёлто-зелёный для защитного, синий для нулевого, иной оттенок для фазного. Минимальная толщина ПВХ-оболочки — 1,0 мм, наружный диаметр — от 7,0 до 7,8 мм в зависимости от партии. Маркировка наносится продольной струёй несмываемой краски.

Технические параметры

Номинальное напряжение — 450/750 В при частоте сети 50 Гц. Испытательное напряжение в течение пятнадцати минут — 2500 В. ППЭ коэффициент сопротивления изоляции — не ниже 10 МΩ·км при 20 °С, при рабочей температуре 70 °С — не ниже 0,5 МΩ·км. Допустимый ток единичной линии в воздухе — 100 А, в пучке — 85 А, при прокладке на лотке расчёт ведётся по снижающим таблицам. Пиковая кратковременная нагрузка — 140 А. Сопротивление медной жилы при 20 °С — 1,21 Ω/км. Вес одного километра — 215 кг. Минимальный радиус изгиба — 8 наружных диаметров. Диапазон рабочих температур — от –50 °С до +70 °С, предельно допустимая температура жилы при коротком замыкании — 160 °С (до 4 с). Гарантийный срок — 5 лет со дня ввода в эксплуатацию, расчётный срок службы — 30 лет при соблюдении условий хранения и прокладки.

Монтаж и эксплуатация

Провод предназначен для разводки в распределительных щитах, клеммных коробках, вводах к оборудованию. Допускается прокладка в трубах, металлорукаве, кабель-каналах, а также внутри корпусов электроустановок. Благодаря гибкости класс 5 упрощает соединение с винтовыми и пружинными зажимами, исключая разрыв жилы при серийной коммутации. Перед опрессовкой наконечников торец жилы лужёный либо защищён гильзой из ПВХ. Зачистка выполняется инструментом с ограничителем глубины, чтобы не повредить проволочные омеднённые нити.

При открытой кладке соблюдается расстояние до нагревательных приборов не ближе 50 мм, при скрытой укладке используется гофра из негорючего полимера. Стенные проходы герметизируются негорючим силиконом. Соединение в распаечной коробке выполняется опрессовкой либо клеммниками с пружинной фиксацией. При испытании изоляции мегомметром напряжение не выше 1000 В, время экспозиции — 60 с. Контроль затяжки винтовых клемм проводится после первых 72 ч работы линии.

Хранение катушек допускается в неотапливаемом складе при влажности не больше 80 % без агрессивных паров. При температуре ниже –15 °С катушка выдерживается в тёплом помещении не менее суток. Категорически запрещён контакт с органическими растворителями: пластификатор ПВХ теряет эластичность, что снижает ресурс изделия. Резка производится победитовыми ножницами, лентой защищается торец, чтобы исключить капиллярное проникновение влаги.

Безопасность

При прокладке под напряжением линия отключается автоматом с визуальным разрывом. После окончания работ выполняется измерение петли «фаза-нуль» и проверка срабатывания УЗО током 30 мА. Чиповая маркировка на ярлыке катушки хранит дату выпуска, номер плавильной печи меди, результаты заводских испытаний. Отслеживание партии снижает риск контрафакта.

Экономические аспекты

Сечение 16 мм² принято в сетях, где суммарная мощность подключённых нагрузок достигает 22 кВт. При переходе на ПВХ-изоляцию снижён вес линейного метра по сравнению с резиновыми аналогами, нагрузка на несущие конструкции уменьшается. Стоимость медного проводника формируется из биржевой цены лома Cu 99,95 %. При сезонных колебаниях котировок запас делают заблаговременно: тоннаж на склад закладывается в июле, когда спрос на силовую продукцию традиционно невысок.

Экологическая ответственность

ПВХ-компаунд провода не включает свинец и кадмий. При сгорании выделяется ограниченный объём HCl-дымов, что позволяет относить изделие к категории LS относительно кабелей старого стандарта. Утилизация выполняется методом отделения медной жилы от пластиковой изоляции с последующей переработкой обоих компонентов.

ПуГВ 1х16 — гибкий одножильный провод для силовых цепей до 0,75 кВ, рассчитанный на интенсивную эксплуатацию при широком температурном диапазоне. Правильный выбор методики прокладки, надёжная коммутация и регулярный контроль крепежа обеспечивают длительный ресурс линии и стабильность питаемой нагрузки.
