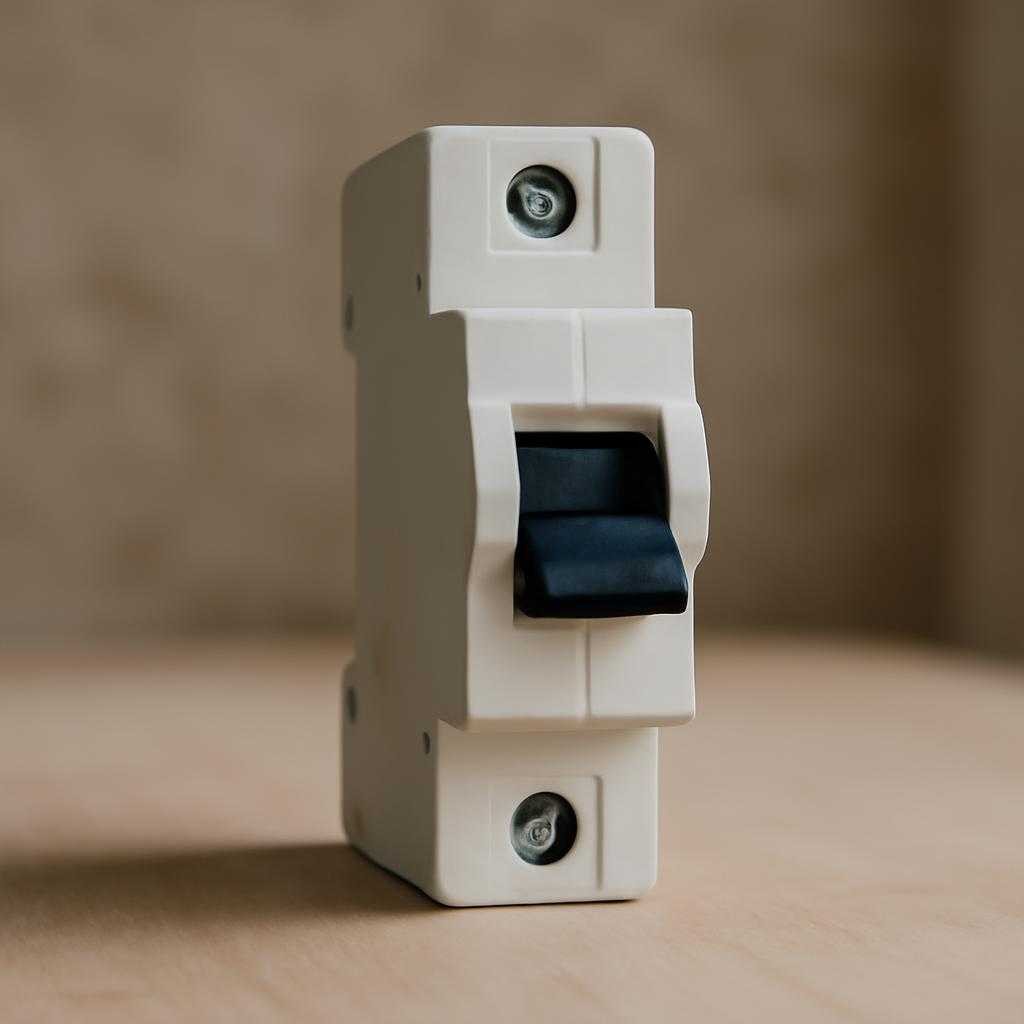

Комбинированный расцепитель в автоматическом выключателе и его работа под нагрузкой

Я много раз видел одну и ту же картину на объектах: проводка собрана аккуратно, щит выглядит опрятно, а защита выбрана по случайному принципу. Ставят аппарат с завышенным номиналом, путают характеристики, не смотрят на сечение жилы и способ прокладки кабеля. Внешне сеть работает, но при перегрузе линия греется дольше допустимого, изоляция стареет, контакты теряют плотность. Хороший автоматический выключатель с комбинированным расцепителем закрывает обе основные аварийные ситуации в бытовой и небольшой коммерческой сети: длительный перегруз и короткое замыкание.

Комбинированный расцепитель объединяет два узла. Первый — тепловой. Он реагирует на ток, который превышает рабочее значение не мгновенно, а с выдержкой по времени. Внутри работает биметаллическая пластина, которая изгибается при нагреве и размыкает механизм отключения. Такой принцип нужен для защиты линии от перегруза, когда ток выше нормы держится не секунду, а минуты или часы. Второй узел — электромагнитный. Он срабатывает почти сразу при резком скачке тока, характерном для короткого замыкания. Для проводки такая скорость критична: чем дольше держится аварийный ток, тем сильнее тепловой удар по жиле и контактным соединениям.

Что защищает автомат

Автоматический выключатель защищает прежде всего кабельную линию, а не подключенный прибор. Я всегда начинаю подбор с проводника: материал жилы, сечение, длина трассы, способ прокладки, температура в месте установки, число одновременно нагруженных линий в коробе или лотке. После этого выбираю номинальный ток аппарата. Если поставить автомат выше допустимого тока для кабелейя, линия останется без нормальной защиты. Если взять слишком низкий номинал, начнутся отключения при обычной рабочей нагрузке.

Для бытовых групп освещения и розеток важны не громкие обещания на упаковке, а согласование трех параметров: ток нагрузки, допустимый ток кабеля и характеристика мгновенного расцепления. У тепловой части нет задачи отключать линию от краткого пускового тока холодильника, насоса или вентилятора, если линия собрана правильно. Электромагнитная часть, наоборот, не ждет нагрева и отключает цепь при аварийном броске. За счет сочетания двух принципов один аппарат закрывает разные режимы работы сети без лишней сложности в щите.

Подбор без ошибок

На практике ошибаются в четырех местах. Первая ошибка — выбор автомата по мощности техники без проверки кабеля. Вторая — установка аппарата с номиналом, который удобен владельцу, а не линии. Третья — игнорирование характеристики отключения. Для большинства квартир и домов применяют автоматы с характеристикой B или C. Характеристика B чувствительнее к кратному превышению тока и подходит для линий без заметных пусковых токов. Характеристика C выдерживает более высокий кратковременный пусковой ток и уместна там, где подключаются двигатели, компрессоры, насосы, инструмент.

Четвертая ошибка связана с отключающей способностью. Параметр показывает, какой ток короткого замыкания аппарат способен безопасно отключить без разрушения корпуса и опасного выброса дуги. В квартирном щитке нельзя брать значение наугад. Его выбирают по расчету сети или по проектным данным. При сомнениях я не ищу компромисс на глаз, а сверяю условия линии и источник питания.

Еще один момент — селективность. Так называют согласование защит, при котором при аварии отключается ближайший к повреждению аппарата, а не вводной. В бытовом щите полной селективности добиться трудно, но к ней стремятся хотя бы по основным группам. Для владельца дома разница заметна сразу: при проблеме на одной линии не гаснет весь объект.

Монтаж и работа

Даже правильно подобранный выключатель теряет смысл при плохом монтаже. Я проверяю затяжку клемм, состояние жилы, отсутствие надрезов, качество наконечников на многопроволочном проводе, соответствие шины и гребенки току группы. Слабый контакт греется, пластик темнеет, клемма теряет упругость. Потом владелец винит автомат, хотя причина сидит в соединении.

Нельзя считать отключение автомата неисправностью без проверки нагрузки и линии. Если аппарат регулярно выбивает, я ищу источник: суммарная мощность на группе, повреждение изоляции, пробой в приборе, плохой контакт в розетке, ошибка в распределительной коробке. Замена на больший номинал без диагностики — прямой путь к перегреву проводки. Автомат не лечит сеть, он ограничивает последствия аварийного режима.

Отдельно скажу о связке с УЗО или дифавтоматом. Комбинированный расцепитель не реагирует на ток утечки на корпус или через человека. Для такой защиты ставят устройство защитного отключения либо дифференциальный автомат. В щите у каждого аппарата своя задача. Когда их подбирают согласованно, сеть работает предсказуемо, а линия получает защиту по перегрузке, короткому замыканию и утечке.

Если смотреть на автоматический выключатель без рекламных формулировок, его ценность просто: он отключает питание в тех режимах, где проводка начинает работать за пределом расчетных условий. Комбинированный расцепитель делает такую защиту практичной для обычного щита — без сложной схемы и без лишних устройств на каждую линию. При грамотном подборе по кабелю, нагрузке и характеристике аппарат работает спокойно годами и вмешивается только тогда, когда сети уже нужен жесткий барьер.
