Как самому спроектировать отопление дома без лишних ошибок
Проект отопления я всегда начинаю не с котла и не с покупки труб, а с потерь тепла. Пока нет понимания, сколько тепла уходит через стены, окна, пол, перекрытие и вентиляцию, схема остается набором предположений. Для дома с нормальным утеплением и обычной высотой потолка грубая оценка по площади годится только для первого прикида. Рабочий проект строят по помещениям. Я записываю площадь, высоту, число наружных стен, размер окон, сторону света, материал ограждающих конструкций и режим использования комнаты. После этого считаю тепловую нагрузку по каждой зоне. Если нет навыка точного расчета по сопротивлению теплопередаче, беру консервативный запас, но без двойного перестрахования. Избыточная мощность не лечит ошибки проекта, а добавляет перерасход и дерганую работу котла.
Дальше я определяю, какой вид системы подходит дому. Для небольшого одноэтажного здания с короткими ветками удобна двухтрубная схема. Она дает ровную подачу тепла на радиаторы и проще в балансировке. Однотрубная схема дешевле по метражу труб, но чувствительна к длине кольца и настройке приборов. Для дома в два этажа или для сложной планировки я выбираю коллекторную разводку. Она дороже по материалам, зато дает понятную гидравлику, отдельные линии на приборы и аккуратную регулировку. Если часть помещений греется радиаторами, а часть теплым полом, без разделения контуров и нормального узла смешения получить устойчивую работу трудно.
С чего начать

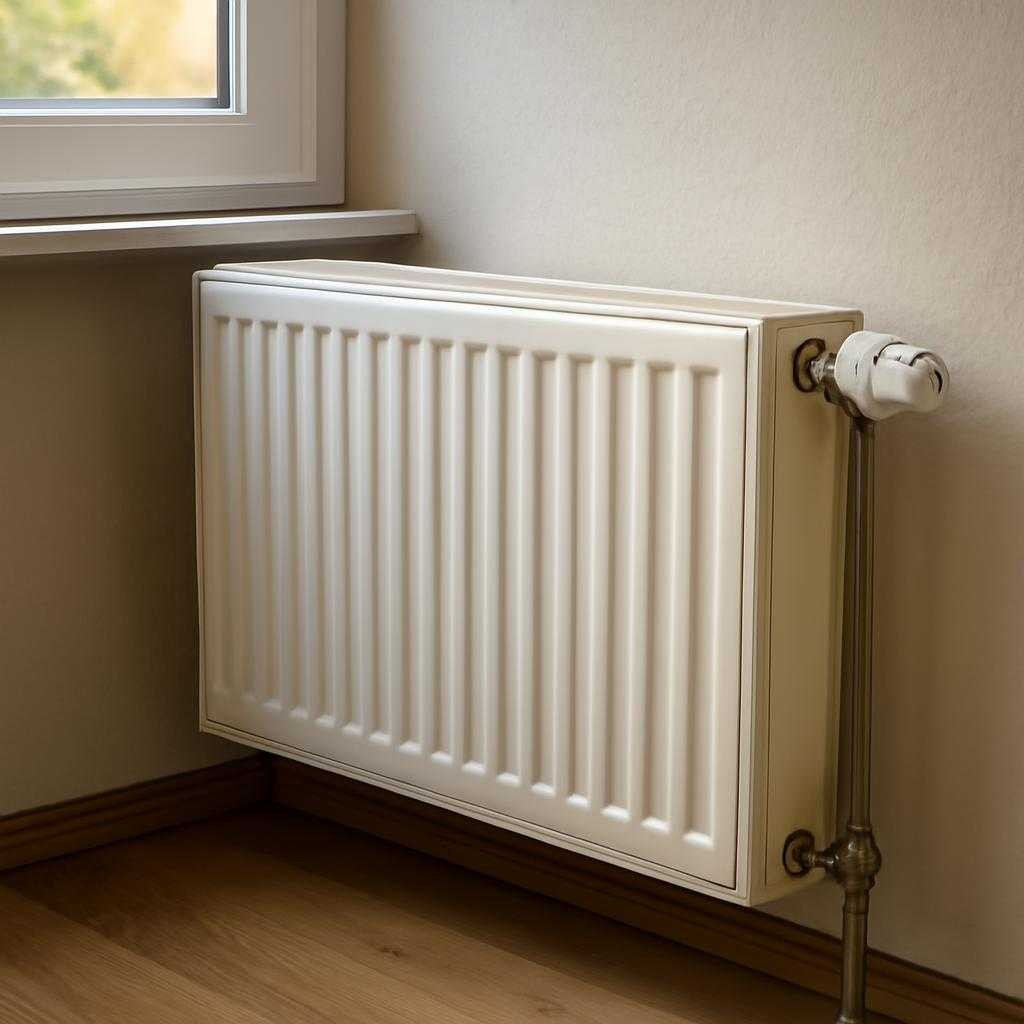

После расчета потерь тепла я распределяю мощность по приборам. На спальни и жилые комнаты ставлю радиаторы под окнами, чтобы перекрыть поток холодного воздуха от стекла. В санузлах уместен полотенцесушитель или компактный радиатор. Теплый пол хорош в прихожей, кухне, санузле и на первом этаже по холодному перекрытию. В спальнях его применяю не всегда: при избытке температуры у пола жильцам бывает некомфортно спать. Для каждого помещения я задаю расчетную температуру воздуха и от нее подбираю прибор.
Потом выбираю температурный режим системы. Старый подход с очень горячей подачей работает, но плохо сочетается с конденсационным котлом и теплым полом. Низкотемпературная схема экономичнее и мягче в эксплуатации, но просит радиаторы крупнее. Тут нет универсального ответа. Если дом утеплен хорошо, разумно закладывать умеренную температуру подачи и увеличивать площадь отопительных приборов. Если теплопотери высокие, без крупной модернизации ограждающих конструкций чудес не будет.
Мощность котла я беру не по общей площади дома, а по сумме теплопотерь с небольшим запасом на мороз и режим прогрева. Для двухконтурного котла добавляю расход на горячую воду, но не складываю мощности механически. При наличии бойлера косвенного нагрева схема получается устойчивее: отопление не проседает при водоразборе, а горячая вода идет без резких скачков температуры. Электрокотел удобен простотой монтажа, но его выбор упирается в выделенную мощность и стоимость электроэнергии. Газовый котел экономичнее в работе, хотя проект и обвязка сложнее. Твердотопливный вариант хорош там, где есть понятный режим обслуживания и запас по месту для топлива и буферной емкости.
Схема и подбор
Когда источник тепла выбран, я перехожу к гидравлике. Смысл простой: каждый прибор должен получить свой расход теплоносителя. Если расхода мало, комната не прогреется. Если его слишком много, насос станет гонять лишнюю воду, а система начнет шуметь. Для этого я считаю нагрузку каждого радиатора, определяю нужный расход по ветке и подбираю диаметр труб. Ошибка новичка — ставить избыточно большой диаметр «с запасом». В реальности скорость падает, воздух выходит хуже, а регулировка становится вялой. Обратная ошибка — слишком узкие трубы на длинных участках. Тогда растет сопротивление, насос работает на пределе, дальние приборы недогреваются.
Для частного дома я обычно беру принудительную циркуляцию с насосом. Естественная циркуляция привязана к большим диаметрам, уклонам и коротким трассам. Она годится не для каждой планировки. Насос подбирают по расходу и напору, а не по привычке или совету продавца. В расчет закладываю сопротивление труб, арматуры, радиаторов, коллекторов и смесительных узлов. Если есть теплый пол, для него нужен свой контур с ограничением температуры подачи. Покрытие пола и шаг укладки трубы я учитываю заранее. Плитка передает тепло лучше, чем дерево и толстый ламинат.
Радиаторы выбираю по мощности при реальном температурном графике, а не по красивой цифре из каталога. Если производитель указывает теплоотдачу при высоком перепаде температур, в низкотемпературной системе фактическая мощность окажется заметно ниже. Подключение тоже влияет на результат. Диагональное подходит для длинных секционных радиаторов. Нижнее выглядит аккуратно, но просит точного подбора модели и схемы. На каждом приборе я закладываю термостатический клапан для регулированиялировки и арматуру для отключения без слива всей системы.
Безопасность и пуск
В проект я всегда включаю группу безопасности: предохранительный клапан, автоматический воздухоотводчик, манометр. Для закрытой системы нужен мембранный расширительный бак. Его объем подбирают по объему теплоносителя и диапазону температур, а не «на глаз». Неверно подобранный бак приводит к скачкам давления и сбросу воды через клапан. Если в системе есть твердотопливный котел, вопрос защиты от перегрева становится отдельным пунктом. Тут важны аварийный отвод тепла, корректная обвязка и рабочая схема электропитания насосов.
Размещение оборудования продумываю до трассировки труб. Котельная должна давать доступ к котлу, коллектору, фильтрам, насосам, баку и запорной арматуре. Фильтр ставлю на обратке перед котлом по направлению потока. Воздухоотводчики — в верхних точках, сливные краны — в нижних. На длинных ветках и тупиковых участках без них обслуживание превращается в затяжной процесс. Если трубы идут в стяжке, соединения в толще пола я свожу к минимуму. Цельный участок надежнее любой муфты.
Перед монтажом я рисую план этажей с привязкой приборов, стояков, коллекторов и магистралей. На схеме отмечаю длину участков, диаметр труб, арматуру, направление потока и расчетный расход. Потом составляю ведомость материалов. На этом этапе всплывают реальные узкие места: где не проходит труба, где мешает балка, где радиатор упирается в мебель, где не хватает места под коллекторный шкаф. Исправлять бумагу дешевле, чем переделывать готовую разводку.
После сборки систему опрессовывают, удаляют воздух и баланасилуют. Я проверяю давление, смотрю стыки, потом выставляю расходы по веткам и температуру подачи. Радиаторы прогреваются равномерно не сами по себе, а после настройки. Если в одной комнате жарко, а в другой прохладно, причина обычно не в «слабом котле», а в расходе, воздухе или ошибке трассировки. Последний этап — проверка работы в нескольких режимах: старт из холодного дома, удержание температуры, нагрев горячей воды, работа теплого пола и радиаторов вместе. Когда схема проходит эти режимы без шума, перетопа и скачков давления, проект можно считать удачным.
