Как подобрать смесь для заделки сколов на цементных откосах

Цементный откос с повреждениями редко требует одного универсального состава на все случаи. Я подбираю смесь по трем признакам: глубина скола, прочность основания и место ремонта. Поверхностный сбой кромки лечится одним материалом, глубокая выбоина у угла — другим, сырой участок у окна — третьим. Если взять слишком мягкий состав, край быстро собьется. Если слишком жесткий и грубый, останутся раковины, наплывы и долгая доводка.

Что смотреть сначала

Сначала я проверяю сам откос. Если старый слой звенит, крошится под шпателем или отходит пластами, локальная замазка не спасет. Нужен демонтаж слабого участка до плотного основания. Смесь подбирают уже после этой проверки, иначе хороший материал окажется на плохой подложке и отвалится вместе с ней.

Дальше оцениваю размер скола. Для царапин, мелких раковин и сбитого верхнего слоя до 2–3 мм подходит цементная финишная шпаклевка или тонкослойный ремонтный состав с мелким наполнителем. Для сколов глубже 5 мм лучше брать ремонтную смесь на цементной основе. У нее выше прочность, ниже усадка и лучше работа в слое. Если поврежден угол, я почти всегда выбираю более плотный ремонтный состав, потому что кромка получает ударную нагрузку при мытье, установке сеток, переносе вещей и обычной уборке.

Гипсовые смеси на цементных откосах я использую только в сухом помещении и только там, где нет риска сырости от окна, наружной стены или мостика холода. Мостик холода — участок, где поверхность остывает сильнее соседних зон. На таком месте гипс нередко тянет влагу, теряет плотность и покрывается пятнами. Для откосов у окон надежнее цементная основава.

Подходящие составы

Если скол неглубокий и площадь маленькая, удобнее мелкозернистая цементная шпаклевка для внутренних работ. Она легче тянется по плоскости, быстрее выводится под покраску и не требует толстого слоя. Для наружных откосов или сырых помещений беру состав с пометкой о влагостойкости и морозостойкости, если участок контактирует с холодной зоной.

Для выбоин, сбитых углов и локальных провалов нужен ремонтный состав по минеральным основаниям. Минеральное основание — бетон, цементная штукатурка, кирпич, растворный слой. У такого материала обычно крупнее зерно, выше механическая прочность и лучше удержание в толще. Он не сползает из ямы и меньше трескается после высыхания.

Если скол на ребре откоса длинный и узкий, удобен тиксотропный состав. Тиксотропный — густой материал, который держится на вертикали и не течет. Для углов это большой плюс: не приходится возвращать сползшую массу обратно на кромку по нескольку раз.

Когда дефект глубокий, я не стараюсь закрыть его за один проход. Даже хороший ремонтный состав при чрезмерной толщине сохнет неравномерно. Края уже схватились, середина еще сырая, потом идет усадка и открывается трещина. Гораздо чище работает послойное нанесение с промежуточной сушкой.

Чего избегать

Первый плохой выбор — обычная финишная смесь для толстого ремонта. Она создана для выравнивания тонким слоем, а не для заполнения сколов на кромках. Второй — стартовая штукатурка там, где нужен аккуратный локальный ремонт. Крупное зерно мешает вывести чистый угол и гладкую плоскость. Третий — состав без сцепления с плотным старым цементом. На крепком затертом основании слабая смесь держится хуже, чем обещает упаковка.

Я не беру материалы с сильной усадкой для участков у примыкания рамы и стены. Там любой микрозазор быстро становится виден после окраски. Если скол граничит с монтажным швом или старым герметиком, основание зачищают до стабильного слоя, пыль убирают полностью, а смесь подбирают с хорошей адгезией. Адгезия — сила сцепления материала с поверхностью.

Отдельный случай — откос, который уже красили много раз. Покраске ремонтную смесь наносить нельзя, если покрытие не рассчитано на такую работу и не проверено на отрыв. Я счищаю краску в зоне ремонта с запасом по краям. Иначе новый участок потом отслаивается по контуру старого покрытия.

Практический выбор

Если нужен простой рабочий ориентир, я пользуюсь такой схемой. Мелкие сколы и раковины — цементная финишная шпаклевка. Сколы средней глубины, поврежденные углы, локальные выбоины — цементный ремонтный состав мелкой или средней фракции. Глубокие разрушения на слабом основании — сначала удаление всего непрочного, потом восстановление ремонтной смесью в несколько слоев, а сверху тонкая доводка шпаклевкой под отделку.

Для внутренних откосов под покраску важна не предельная твердость, а сочетание прочности и удобства шлифовки. Слишком грубый и жесткий состав даст крепкий, но неудобный в отделке участок. Его трудно свести в ноль по краю ремонта. Поэтому я часто делаю так: основную глубину набираю ремонтной смесью, финишный миллиметр вывожу цементной шпаклевкой.

Для наружной стороны приоритет другой: стойкость к влаге, перепадам температуры и выкрашиванию. Там декоративная тонкость уходит на второй план. Если откос на холодной стене, на солнечной стороне или возле места, куда попадает вода, мягкие внутренние составы долго не живут.

Подготовка поверхности влияет на результат сильнее, чем разница между близкими по классу смесями. Основание очищают от пыли, мела, краски, слабого раствора. Гладкий плотный участок намечают или шлифуют для лучшего сцепления. Сухую пористую поверхность слегка увлажняют или грунтуют подходящим составом, чтобы основание не вытянула воду из раствора слишком быстро. Иначе смесь теряет контактный слой и растрескивается по краю.

Нанесение без брака

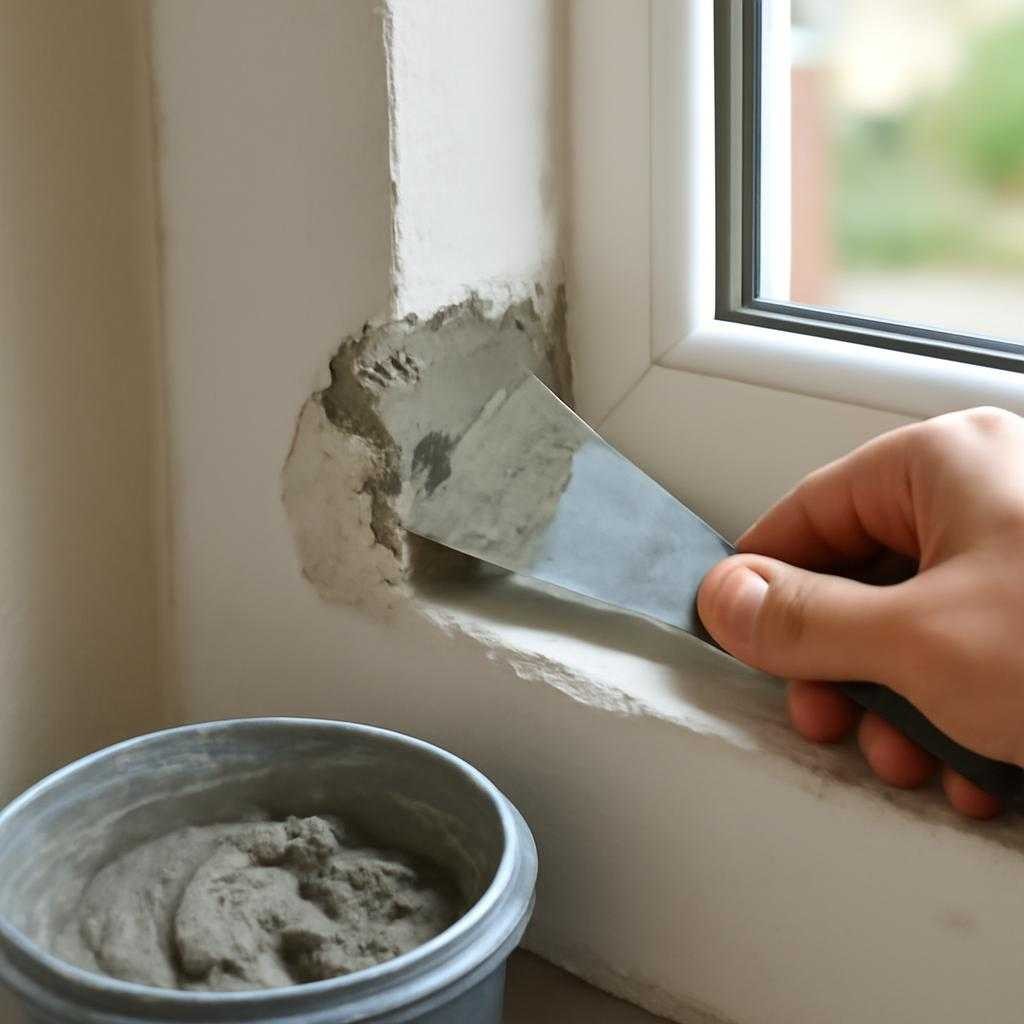

Я не стараюсь сразу сделать красиво одним движением. Сначала вдавливают смесь в скол, чтобы выгнать воздух и заполнить дно. Потом подрезают излишек по плоскости откоса. На углах работаю коротким жестким шпателем, а не длинным гибким, иначе кромку ведет волной. Если угол сильно сбит, ставлю перфорированный уголок там, где ремонт уже близок к повторному разрушению. Это оправдано на проходных местах и в квартирах, где углы задевают постоянно.

После первичного схватывания участок не трогают до набора прочности. Ранняя подрезка, затирка сырой массы и ускоренная сушка от обогревателя часто портят результат. Появляются усадочные полосы, сетка мелких трещин и рыхлая кромка. Я сушу такие места спокойно, без сквозняка и без перегрева.

Перед окраской ремонт проверяю ладонью и боковым светом. Рукой хорошо чувствуется ступенька, которую глаз пропускает. Если переход заметен, даю тонкий доводочный слой. Шлифовку делаю после полного высыхания, иначе абразив рвет недосохший ццемент и открывает поры.

Короткий ориентир

Для цементных откосов безопаснее держаться цементных составов. Мелкий скол — финишная цементная шпаклевка. Глубокий скол, сбитый угол, крошащийся край — ремонтная смесь. Для влажных, холодных и наружных зон беру состав с запасом по влагостойкости и прочности. Если основание слабое, сначала убираю все непрочное, и только потом ремонтирую. При таком подходе зарплата не выделяется после покраски и не высыпается после первой уборки.
