Кабель силовой с медными жилами для стабильного питания и безопасного монтажа

Кабель силовой с медными жилами используют для передачи электроэнергии в сетях, где важны надежный контакт, предсказуемая нагрузка и удобный монтаж. Медная жила хорошо проводит ток, меньше греется при равном сечении по сравнению с алюминиевой, лучше переносит изгибы и дает более устойчивое соединение в клеммах, муфтах и наконечниках. За счет этого такой кабель часто выбирают для внутренних линий питания, распределительных щитов, оборудования с постоянной нагрузкой и участков, где доступ для ремонта ограничен.

Что внутри

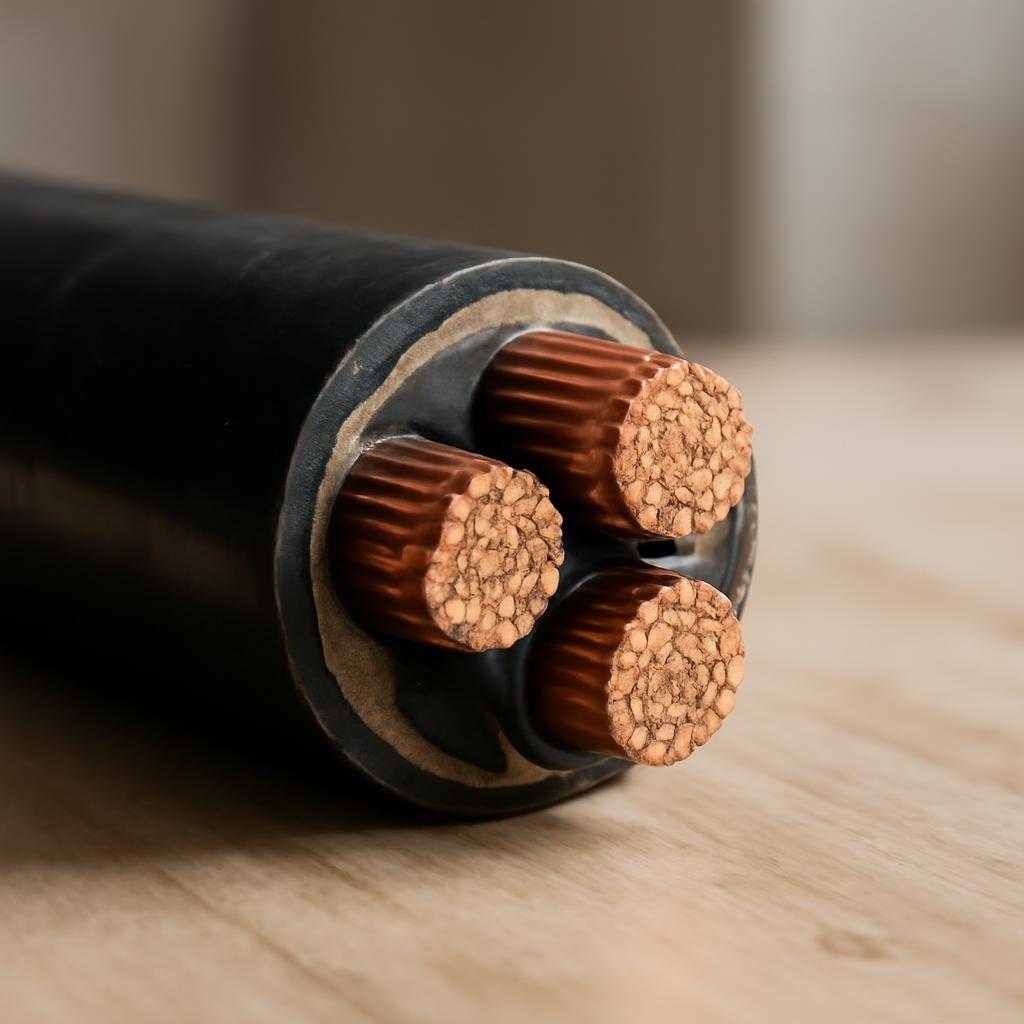

Основа кабеля — одна или несколько медных жил. Жила бывает однопроволочной и многопроволочной. Однопроволочная жестче, ее удобнее укладывать на прямых участках и заводить в стационарные соединения. Многопроволочная гибче, она лучше подходит для сложной трассы, поворотов и мест, где кабель приходится аккуратно изгибать при монтаже. Над жилами расположена изоляция, поверх нее — оболочка. В ряде исполнений добавляют броню для защиты от механических повреждений и экран для снижения электромагнитных помех.

Число жил подбирают под схему питания. Для однофазной линии часто берут кабель с фазой, нулем и защитным проводником. Для трехфазной сети нужен набор фазных жил, а в ряде случаев — нулевая и защитная. Ошибка на этом этапе приводит к переделке всей линии, поэтому сначала определяют состав цепи, а уже потом марку и конструкцию.

Главный параметр при выборе — сечение жилы. Его подбирают не по абстрактному запасу, а по реальной токовой нагрузке, длине линии и условиям прокладки. Если сечение занижено, жила перегревается, изоляция стареет быстрее, контактные соединениямнения теряют стабильность. Если сечение чрезмерно велико, линия выходит дороже, сложнее в укладке и подключении. Нормальный выбор опирается на расчет тока, допустимый нагрев и падение напряжения на длине кабеля.

Выбор сечения

При короткой линии с умеренной нагрузкой решающим фактором часто становится ток. На длинных участках к току добавляют падение напряжения: часть энергии теряется на сопротивлении жилы, и у потребителя напряжение снижается. Для освещения, двигателей, нагревательных приборов и чувствительной электроники это влияет на работу по-разному, поэтому нагрузку оценивают по характеру потребителя, а не одной общей цифрой.

Условия прокладки меняют допустимую нагрузку очень заметно. Кабель в воздухе охлаждается лучше, чем в трубе, пучке или закрытом лотке. Грунт, влажность, температура окружающей среды, плотность укладки рядом с другими линиями — все это влияет на нагрев. Один и тот же кабель на открытом участке и в тесном канале работает в разных тепловых режимах. По этой причине нельзя брать табличное значение без поправки на реальную среду.

Изоляцию и оболочку выбирают по месту установки. Для сухого помещения подходит один тип исполнения, для сырой зоны, улицы, траншеи или производственного помещения — другой. Если на кабель давит грунт, возможны удары, вибрация или контакт с острыми кромками, обычной оболочки мало. Тогда нужна броня или дополнительная механическая защита. Если линия проходит под солнцем, учитывают стойкость материала к ультрафиолету и температурным перепадам.

Где медь выигрывает

Преимущество меди особенно заметно в местах соединения. Медные жилы легче оконцевать, они меньше подвержены проблемам при зажиме, реже ослабевают в контакте при грамотной затяжке. Для щитового монтажа, подключений автоматов, клеммных блоков и оборудования с плотной компоновкой это серьезный плюс. При ограниченном пространстве удобство разделки и подключения влияет на качество всей сборки.

Еще один практический плюс — меньший риск повреждения жилы при аккуратном изгибе и монтаже. Это не отменяет требований к радиусу изгиба, но делает работу предсказуемее. При прокладке в коробах, трубах, лотках и при вводе в оборудование монтажник получает более контролируемое поведение кабеля, особенно если речь о многожильном медном исполнении.

Сравнение с алюминием упирается в задачу. Алюминиевый кабель дешевле при крупных сечениях и длинных трассах, но у него свои требования к соединениям, наконечникам и контролю контакта. Медь дороже, зато компактнее при той же нагрузке и проще в монтаже. Для внутренних сетей зданий, ответственных линий и подключений оборудования медный вариант часто оказывается рациональнее не из-за формального преимущества, а из-за снижения числа монтажных и эксплуатационных проблем.

Монтаж без ошибок

Даже хороший кабель теряет смысл при плохой установке. Нельзя повреждать изоляцию при разделке, делать чрезмерно резкие изгибы, оставлять жилы без подходящих наконечников там, где они нужны, или затягивать контакт без контроля усилия. Соединение греется чаще не из-за марки кабеля, а из-за слабого контакта, окисления, загрязнения жилы или ошибки в подборе клеммы.

При скрытой прокладке уделяют внимание трассе и обслуживаемости. Кабель не стоит вести вплотную к источникам постоянного нагрева. Пересечения с другими коммуникациями продумывают заранее, чтобы исключить повреждение оболочки и сложный ремонт. Если линия идет в земле, важны глубина, защитный слой и сигнальная лента. Если в щите, важны аккуратная раскладка, читаемая маркировка и отсутствие натяга на вводах.

Покупать силовой кабель с медными жилами лучше по понятным признакам: четкая маркировка, ровная оболочка без наплывов и трещин, заявленное сечение без сомнений, целая изоляция, понятная документация на изделие. Подозрительно легкий кабель, нечеткая печать на оболочке, резкий запах дешевого полимера и заметная разница в жесткости по длине партии часто указывают на слабый контроль производства.

Срок службы линии зависит не от одного материала жилы, а от всей системы: правильного сечения, качества изоляции, температуры работы, культуры монтажа и состояния соединений. Медный силовой кабель ценят за сочетание проводимости, механической стойкости и удобства подключения. При точном подборе под нагрузку и условия прокладки он дает устойчивую, безопасную и понятную в обслуживании линию питания.
