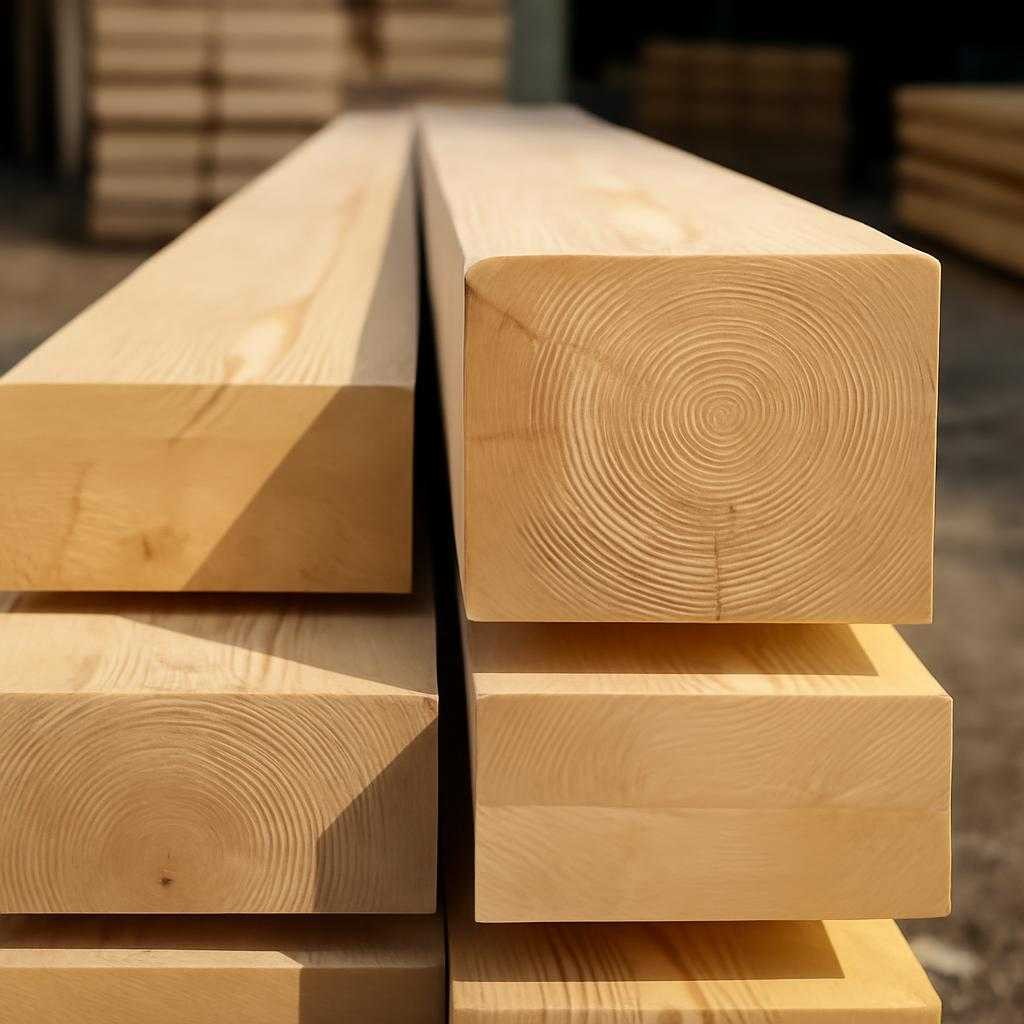

Инженерная паутина в доме из клееного бруса

Работа с клеёным брусом напоминает настройку струнного квартета: каждое углубление звучит только при верной расстановке инженерных линий. Лазерный нивелир класса II задаёт базу, а меловой шнур подтверждает траекторию кабель-каналов. На этапе планировки сразу закладываю компенсатор усадки — 20 мм между трубопроводом и древесиной, чтобы сезонные колебания влажности не прижали изоляцию.

План коммуникаций

Проект рисую поверх архитектурных чертежей, сохраняя единый масштаб. Сначала размечают трассы источников тепла: коллектор отопления, калориферы, тепловой насос. Рядом прописываю диаметры и материал труб: PE Xa для тёплого пола, медь в обратной магистрали, полибутилен под питьевую воду. Маршруты силовых кабелей обвожу другим цветом, избегая пересечений с водой ближе 100 мм. Раскладку розеток диктует эргономика мебели, а не симметрия фасада. Для слаботочки (витая пара, оптика, коаксиал) выделяю отдельные пустотелые доски-рипусы: так сигнал не ловит наводки от силовой меди.

Электрический контур

Щит ставлю в тёплом тамбуре, исключая конденсат. Внутри — шины на DIN-рейках, дифференциальные автоматы с I∆n = 30 мА, варистор SPD тип 2 на 380 В. Кабель прокладываю в гофре ПВХ Ø20 мм. Шаг крепления хомутов – 0,4 м горизонтально, 0,8 м вертикально, иначе гофра провиснет. Сращивание проводки – только в распредкоробках IP55 с клеммами WAGO и термоусадкой, скрутки исключены. За фазой наблюдает интеллектуальное реле контроля: выпадения напряжения ниже 190 В гасит дом, спасая электронику. Заземляющий контур – контур ТТ на трёх стальных штырях 16×1500 мм, обмазаных бентонитовой пастой для стобильного сопротивления.

Водяной тракт

Сверлить брус под сантехнику предпочитаю коронкой с центрирующим шнеком: так отверстие выходит без выдранных волокон. Трубы прячу в энергофлекс — вспененный полиэтилен с коаксиальным отражателем, он гасит шум и сохраняет температуру. Соединения – пресс-фитинг с кольцом из нержавейки и O-ring из EPDM. Утечку отслеживает датчик «аква-сторож» на герконах: при размыкании геркона сервопривод перекрывает подачу за 0,3 с. Перепускной клапан над расширительным баком сбрасывает лишние 0,3 Бар, исключая кавитацию.

Воздух без свиста

Дымоход котла выхожу через модуль «сэндвич»: внутренняя нержавейка AISI 316 L, наружу – оцинкованная сталь, между ними — базальтовый мат. Вентканал кухни и санузла формирую гофрой ПВХ Ø125 мм, оболочка подавлена фольгой для отражения тепла. Шумопоглощение – клиновидный поролон, он не гниёт. Приточный клапан с регенератором церезитового типа отдаёт до 83 % тепла выдуваемого воздуха зимой, что снижает загрузку котла. Для цокольного этажа ставлю эжекционный дефлектор: струя ветра создаёт разрежение и уводит радон.

Скрытая проводка

Штробу режу диском 125 мм с сегментом PCD для дерева и пластика. Глубина – 35 мм, чтобы за декоративной рейкой оставалось 10 мм древесины — статике конструкций такого запаса хватает. Пустоты заполняю гидропломбой «Кристаллок» с минеральными добавками: они распухают, создавая герметичную пробку вокруг трубы. Перед покраской ставлю «мостики» из терморассеивающей фольги над кабелями, чтобы лак не нагревал медь под прямым солнцем.

Слаботочные сети

Оптика – в микротрубе 5×3,5 мм, дуновение компррессора продувает шнур-протяжку за секунды. Узел ввода выводится на 19»-стойку высотой 6U, патч-панель Cat6 разводит сигналы по комнатам. Коаксиал для антенны выбираю с троекратной медью: двойная оплётка и фольга снижают импеданс. Питающие PoE-инжекторы располагаю под динамический микроклимат — вентилятор на бесщёточном моторе снижает температуру до 35 °C, продлевая ресурс конденсаторов.

Пожарная безопасность

Шлейф охранно-пожарной сигнализации – витая пара FRLS-OH: оболочка при нагреве почти не дымит и выделяет мало галогенов. Тепловой извещатель ставлю под балкой, где скопится горячий воздух. Датчик пламени на инфракрасном фотодиоде реагирует на спектр 4,3 мкм – характерный отклик угарных газов. Силовой кабель к насосу спринклеров проходит в коробе EI 30: огнестойкие прокладки вермикулит + стекловолокно держат пламя полчаса, достаточного для эвакуации.

Акустическая маскировка

Деревянные стены отражают колебания как барабан. На границах помещений закладываю демпфер «шуманет» – вспененный каучук 6 мм с ячеистой структурой. Между потолочной балкой и подшивкой монтирую базальтовую плиту 80 кг/м³ — она притупляет низкочастотный гул от вентилятора. Электрический трансформатор 220/12 В для подсветки ступеней креплю на антивибрационные стойки из силиконового эластомера, чтобы бас не уходил в брус.

Завершающая проверка

Перед сдачей подаю сжатый воздух 6 Бар на водопровод и удерживаю давление двое суток. Электросеть диагностирую мегомметром 500 В — изоляция ниже 0,5 МΩ считается браком. Вентиляцию проверяют анемометром с ультразвуковыми датчиками: расчётный расход совпадает с фактическимом до 5 %. После паспортизации фиксирую координаты трасс в BIM-модели — сканером LiDAR.

Клеёный брус дышит, но привыкает к инженерной паутине, если она продумана досконально. Тогда зимний мороз проходит мимо, электричество не мерцает, а шум прячется за раскладкой волокон.
