Инфракрасный подогрев без стяжки
Я занимаюсь отделкой жилых помещений два десятилетия и успел испытать разные системы подогрева. Плёночный инфракрасный контур показал лучшую стабильность, экономичность и простоту интеграции без стяжки.
Принцип работы

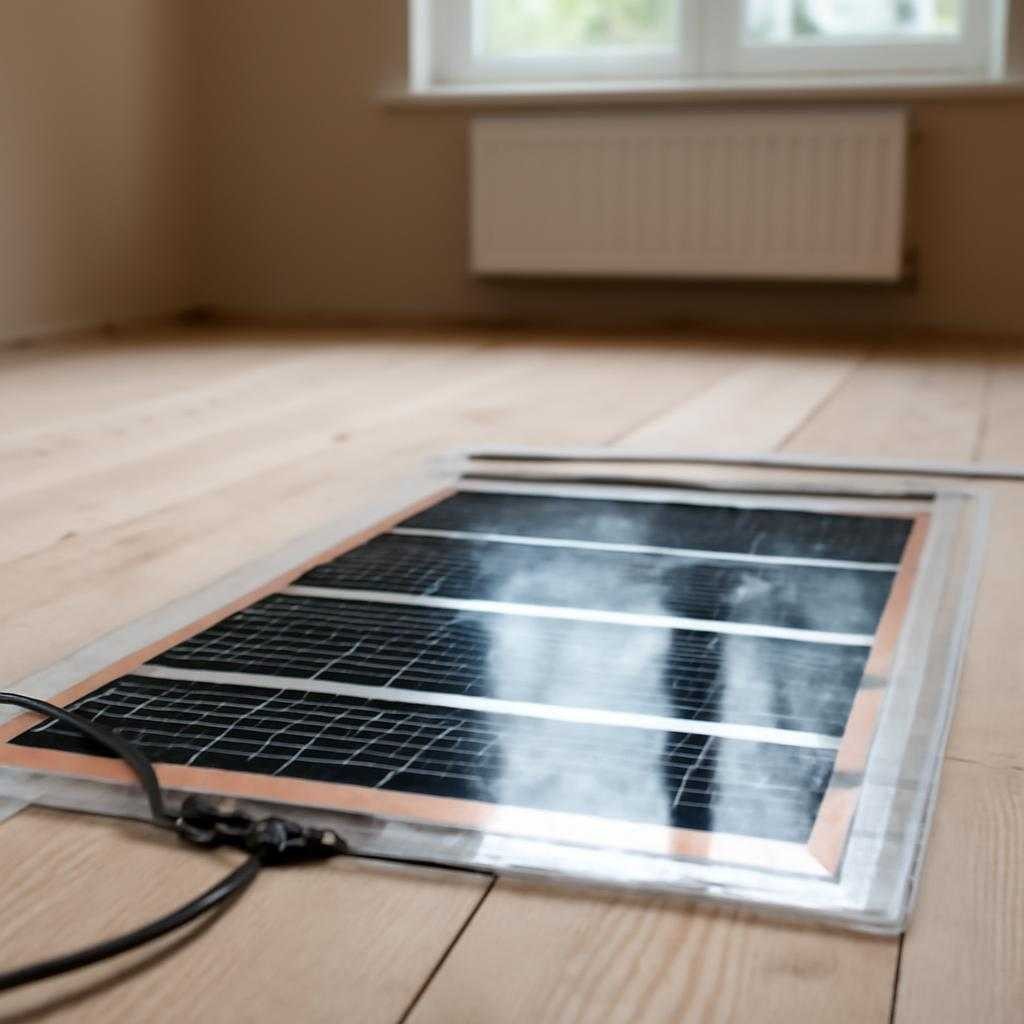

Нагревательная плёнка представляет собой полиэстер с токопроводящими углеродными дорожками, запаянными между слоями лавсана. При прохождении тока графитовые полосы излучают длинноволновое тепло — диапазон 8-15 мкм, комфортный для человека. Излучение минует конвекционный барьер и прогревает предметы, а не воздух, поэтому пыль не поднимается вихрем.
Подготовка основания
Основу выравнивают до класса SR 1, затем раскатываю вспененный полиэтилен с ламинацией фольгой. Фольга отражает лучи вверх, повышая КПД на 10-12 %. Швы проклеиваю бутилкаучуковой лентой — так исключается инфильтрация влажного воздуха из перекрытия. Перед монтажом измеряю сопротивление каждой полосы мультиметром. Расхождение свыше 5 % сигнализирует о дефекте, доверяю только собственным приборам.
Монтаж ленты
Полосы режу по маркерной штриховой линии ножницами из быстрорежущей стали. Места реза изолируют битумным тейпом, медные шины обжимаю контактными клипсами клещами KNIPEX, затем герметизируют самовулканизирующимся каучуком. Датчик температуры прячу в гофротрубу, углубляю в штробу между полосами и вывожу к термостату. Расчёт мощности — 160 Вт/м² для гостиных, 110 Вт/м² для спален, площади под мебелью исключаю, иначе возникнет локальный перегрев.
Поверх плёнки настилают подложку из вспенённого ПЭТ-полиола толщиной 3 мм, затем кладу кварц-винил или ламинат с низкой тепловой инерцией. Для керамогранитаита использую армирующую сетку и тонкослойный эластичный клей MAPEI Ultralite S1, ведь плёнка выдерживает кратковременную температуру лишь до 130 °C.
Главный просчёт новичков — нахлёст полос или пересечение контактов. В результате ток идёт по пути меньшего сопротивления, шина перегревается, графитовая паста деградирует. Вторая ошибка — отсутствие диэлектрической прокладки под крепёжными планками мебели. Под давлением лист прилипает к плёнке, теплопередача нарушается.
В реальной эксплуатации спальня 16 м² с утеплённым фасадом потребляет 0,45 кВт·ч в час работы контура. Термостат запускает нагрев четыре-пять раз за сутки, дневная затрата — около 2 кВт·ч. При тарифе 5 руб. годовой расход денег ниже, чем обслуживание газового котла с плановым техосмотром.
Отсутствие конвекции снижает дискомфорт аллергиков. Плёнка ультратонка — 0,338 мм, поэтому высота помещения не теряется. Демонтаж при переезде займёт полдня: снять ламинат, отстегнуть клипсы, свернуть рулон.
Инфракрасный плёночный контур оправдывает себя в квартирах с ограниченной высотой стяжки, на балконах, в мансардах. Правильный расчёт и аккуратный монтаж дарят поверхность с равномерной температурой 24–27 °C — уровень курортного песка под босыми стопами.
