Индикаторная отвертка: устройство, разновидности и практическая работа под напряжением

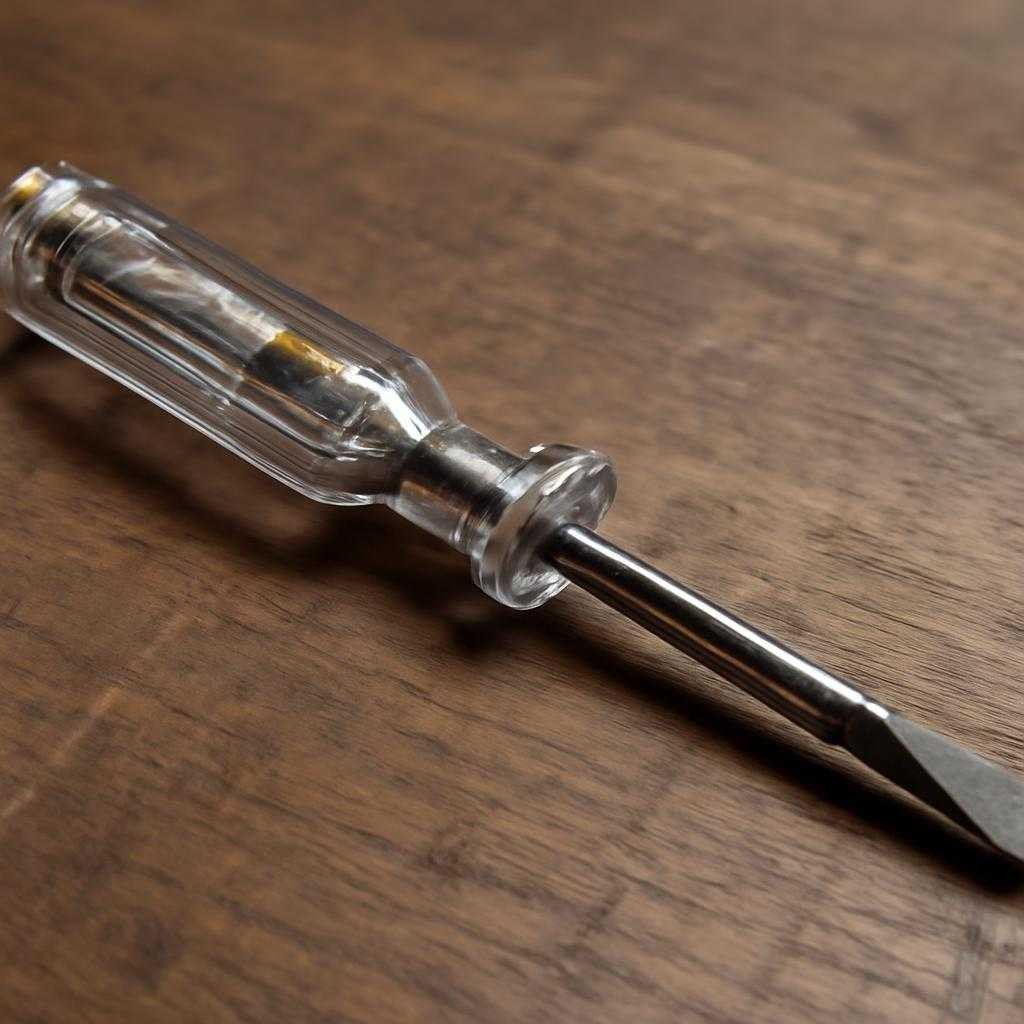

Индикаторная отвертка — простой на вид инструмент с очень разным характером внутри. За годы работы на стройке и в ремонте я видел десятки случаев, когда одна и та же «прозвонка с лампочкой» выручала при поиске фазы, а через минуту вводила в заблуждение при проверке обесточенной линии. Причина почти всегда одна: человек держит в руках прибор, смысл которого понятен не до конца. Снаружи — рукоятка, жало, прозрачный корпус. Внутри — цепочка элементов, от которой зависит точность реакции, чувствительность к наведенному потенциалу и сама безопасность применения.
Принцип работы у классической индикаторной отвертки строится на прохождении очень малого тока через внутренний резистор высокого номинала и сигнальный элемент. В старых моделях ставили неоновую лампу, в новых чаще встречается светодиод с электронной схемой. Резистор здесь выполняет роль токоограничителя: гасит ток до микроскопического уровня, при котором сигнал уже виден, а опасности для человека при штатном использовании не возникает. Номинал такого резистора нередко уходит в мегаомы. В профессиональной среде попадается термин «балластное сопротивление» — так называют элемент, который забирает на себя основную долю напряжения в цепи индикации.
Основная функция простейшей модели — поиск фазного проводника. Когда жало касается точки с потенциалом, а палец лежит на контактной площадке в торце рукоятки, через тело пользователя замыкается слабая цепь на землю, и лампа загорается. Схема грубая, но рабочая. У грубости есть цена: подобный инструмент реагирует на паразитные наводки, плохо отличает реальное питание от наведенногого напряжения и почти бесполезен там, где нужна уверенная диагностика состояния цепи.
Устройство и смысл
Я разделяю индикаторные отвертки на три большие группы: классические контактные, электронные контактно-бесконтактные и многофункциональные тестеры в форм-факторе отвертки. Граница между ними условна, однако для практики такое деление удобно.
Классическая отвертка с неоновой лампой — самый старый и самый честный вариант. В ней мало деталей, ломаться почти нечему, к перепадам температуры она относится спокойно. Неоновая лампа загорается при достижении порога и хорошо переносит импульсные броски. Ее слабая сторона — низкая яркость и ограниченная чувствительность. В ярко освещенном щите такую индикацию иногда приходится ловить глазами, прикрывая корпус ладонью.
Светодиодные модели ярче и заметнее. Внутри у них часто стоит транзисторный узел, который усиливает сигнал. За счет этого отвертка начинает реагировать даже там, где классическая молчит. Для быстрого поиска фазного контакта в бытовой сети решение удобное. Но высокая чувствительность рождает побочный эффект — фиксацию наведенного напряжения на длинных параллельно проложенных проводах. Электрик называет такое явление «фантомной фазой». По сути речь идет о потенциале, наведенном электромагнитным полем соседнего проводника. Лампочка или светодиод дают отклик, а полноценной энергии в линии нет.
Бесконтактные индикаторные отвертки обнаруживают переменное поле через изоляцию. Жалом или боковой частью корпуса подносят инструмент к кабелю, клемме, патрону, выключателю, и схема улавливает емкостную связь. Термин «емкостная связь» звучит сухо, хотя суть проста: рядом с проводом под напряжением образуется электрическое поле, и чувствительный датчик реагирует на него без прямого касания металла. Для первичного поиска питающей жилы в пучке проводов такая отвертка удобна, как фонарь в темном подвале. Для окончательного вывода о безопасности линии — слишком романтична, доверять ей слепо нельзя.
Есть модели с дисплеем, звуковой индикацией, выбором диапазона, кнопкой самотестирования. Часть из них умеет грубо оценивать уровень напряжения, искать обрыв, различать полярность в цепях постоянного тока. Снаружи они выглядят как отвертка, по сути приближаются к компактному пробнику. На стройке такой формат любят за скорость: достал из кармана, коснулся точки, увидел сигнал. Но чем сложнее электронная начинка, тем выше зависимость от батареек, качества сборки, влажности и состояния платы.
Виды и различия
При выборе индикаторной отвертки я смотрю не на маркетинговые надписи, а на сценарий работы. Для квартирного щита, розеток, выключателей и распределительных коробок достаточно двух инструментов: простая неоновая отвертка и полноценный двухполюсный указатель напряжения. Первая нужна для быстрой ориентировки, второй — для подтверждения результата. В паре они закрывают почти весь бытовой фронт.
Для отделочника, который время от времени сталкивается с переносом розетки или подключением светильника, логична качественная светодиодная модель с контактным режимом. Она лучше видна, удобнее в тесной нише, не требует особой привычки. Но в реальной работе я не считаю такую отвертку прибором для вынесения окончательногомного вердикта. Ее место — предварительная проверка, разведка перед основной диагностикой.
Для электромонтажа в новом доме, где много кабельных трасс, распаечных коробок и длинных линий, удобен бесконтактный индикатор. Он быстро находит питающий кабель в связке, помогает понять, где линия заходит в стену, подсказывает положение скрытого проводника на небольшом участке. Тут кроется частая ошибка: люди принимают подобный инструмент за детектор проводки. Настоящий поиск трассы в толще стены — отдельная задача, и отвертка решает ее лишь в очень ограниченных условиях. Под слоем штукатурки, рядом с арматурой, во влажной стене картина сигналов становится капризной, как радио на краю зоны приема.
Различие между дешевыми и качественными моделями видно не по упаковке, а по мелочам. У хорошей отвертки нормальная изоляция жала, прочный пластик без мутных включений, надежная контактная площадка, четкая реакция без хаотичного мигания. У плохой — люфт в зоне жала, слабая пайка, хрупкий колпачок, резистор сомнительного происхождения. Встречал экземпляры, где после пары падений внутренний элемент смещался, и отвертка начинала «видеть фазу» почти в пустоте. Такая чувствительность напоминает компас рядом с магнитом: стрелка есть, смысла мало.
Отдельно скажу про жало. Часть моделей формально годится для завинчивания мелкого крепежа, но рассматривать индикаторную отвертку как полноценный слесарный инструмент не стоит. У нее другая задача, и чрезмерная механическая нагрузка быстро разрушает внутреннюю схему. Если приходится подтягивать клемму, беру обычную изолированную отвертку нужного размерара, а индикатор держу для проверки.
Практика безопасной проверки
Главный вопрос при работе с индикаторной отверткой звучит просто: что именно я сейчас проверяю? Наличие фазы на контакте? Состояние всей цепи? Отсутствие напряжения перед ремонтом? Ответ меняет способ применения.
Если задача — найти фазный контакт в розетке старого образца, классическая отвертка справляется быстро. Касаюсь сначала одного отверстия, затем другого. Свечение на одном контакте указывает на фазу, отсутствие сигнала на втором — на ноль или разрыв. Но даже здесь я держу в голове нюанс: при ошибках в проводке, обрыве нуля, наведенном потенциале и плохом заземлении картина искажается. Индикаторная отвертка не рассказывает всю историю, она подает короткую реплику.
Перед заменой выключателя или разборкой светильника одной отвертки для подтверждения обесточивания линии я не использую. Правильная последовательность в моей практике такая: отключение автомата, контроль повторного включения кем-либо из присутствующих, проверка известной точки под напряжением, затем проверка нужной линии, затем повторная проверка на известной точке. Такой прием называют «проверка до и после». Он отсекает ситуацию, когда инструмент вышел из строя ровно в момент контроля. Термин старый, полезный, без украшений.
При поиске скрытого проводника бесконтактной моделью я веду отвертку медленно, без резких рывков, и смотрю не на сам факт сигнала, а на его поведение по траектории. Сильный устойчивый отклик на ограниченном участке указывает на вероятный проход жилы. Рваное срабатывание широким пятном часто связано с наводками, металлическими профилями, сеткой штукатурки, близостью распределительной коробки. Здесь помогает простое правило монтажника: один сигнал — повод проверить, серия совпадающих сигналов из разных точек — основание для вывода.
Частая беда у начинающих — попытка проверять индикаторной отверткой цепи постоянного тока без понимания конструкции прибора. Классическая неоновая модель в таких цепях ведет себя иначе, а часть электронных отверток показывает полярность лишь при определенном подключении. Для автомобильной электрики, слаботочных линий, систем охраны и связи я предпочитаю профильные пробники или мультиметр. Отвертка там похожа на рыбацкую сеть, которой пробуют ловить часовую пружину.
Есть и вопрос условий среды. На морозе пластик дешевых рукояток дубеет и трескается. Во влажном помещении бесконтактные версии нередко начинают жить своей жизнью из-за токов утечки по загрязненной поверхности корпуса. Ток утечки — редкий для быта термин, хотя явление знакомо любому практику: по влажной или пыльной изоляции проходит слабый паразитный ток, и прибор получает ложный повод для срабатывания. После работы в пыльном щите я протираю корпус, а перед серьезной проверкой убеждаюсь, что рукоятка сухая и чистая.
Есть еще одна тонкость, которую редко обсуждают вне профессиональной среды: импеданс прибора. Импеданс — полное электрическое сопротивление входной цепи, если говорить совсем кратко. У индикаторной отвертки он очень высок. Именно поэтому она почти не нагружает проверяемую линию и легко реагирует на наведенный потенциал. Для грубой индикации свойство полезное, для отделения реального питания от «призрака» — неудобное. Здесь выигрывают приборы с иной схемой контроля, где линия получает тестовую нагрузку.
Я отношусь к индикаторной отвертке как к инструменту первого взгляда. Она хороша для ориентировки, для быстрого поиска фазы, для предварительного понимания, где в узле есть жизнь, а где тишина. Она плоха в роли единственного судьи при вопросе безопасности. Между «лампа загорелась» и «линия пригодна для работы руками» лежит дистанция, о которой забывают слишком часто.
Если выбирать одну универсальную модель для дома, я бы взял качественную контактно-бесконтактную отвертку известного производителя, с четкой индикацией, нормальной изоляцией, без избыточных обещаний на блистере. Рядом в ящике я бы все равно держал двухполюсный указатель напряжения или мультиметр. Такое соседство практичнее любой рекламы. Индикаторная отвертка — легкая разведка перед основным выходом, не вся армия. У хорошего мастера она не изображает волшебную палочку, а честно делает свою часть работы.
