Дверная цепочка или ограничитель: инженерный разбор

Работая с входными дверями больше пятнадцати лет, я получал самые разные запросы: от семей с любознательными детьми до владельцев сдаваемых квартир. Типовой вопрос — как впустить воздух или поговорить с курьером, не раскрывая полотно настежь. Решение сводится к двум устройствам: цепочке и шарнирному ограничителю. Оба крепятся с внутренней стороны, выглядят компактно, но отличаются кинематикой, пределами нагрузки и удобством.

Кинематика механизмов

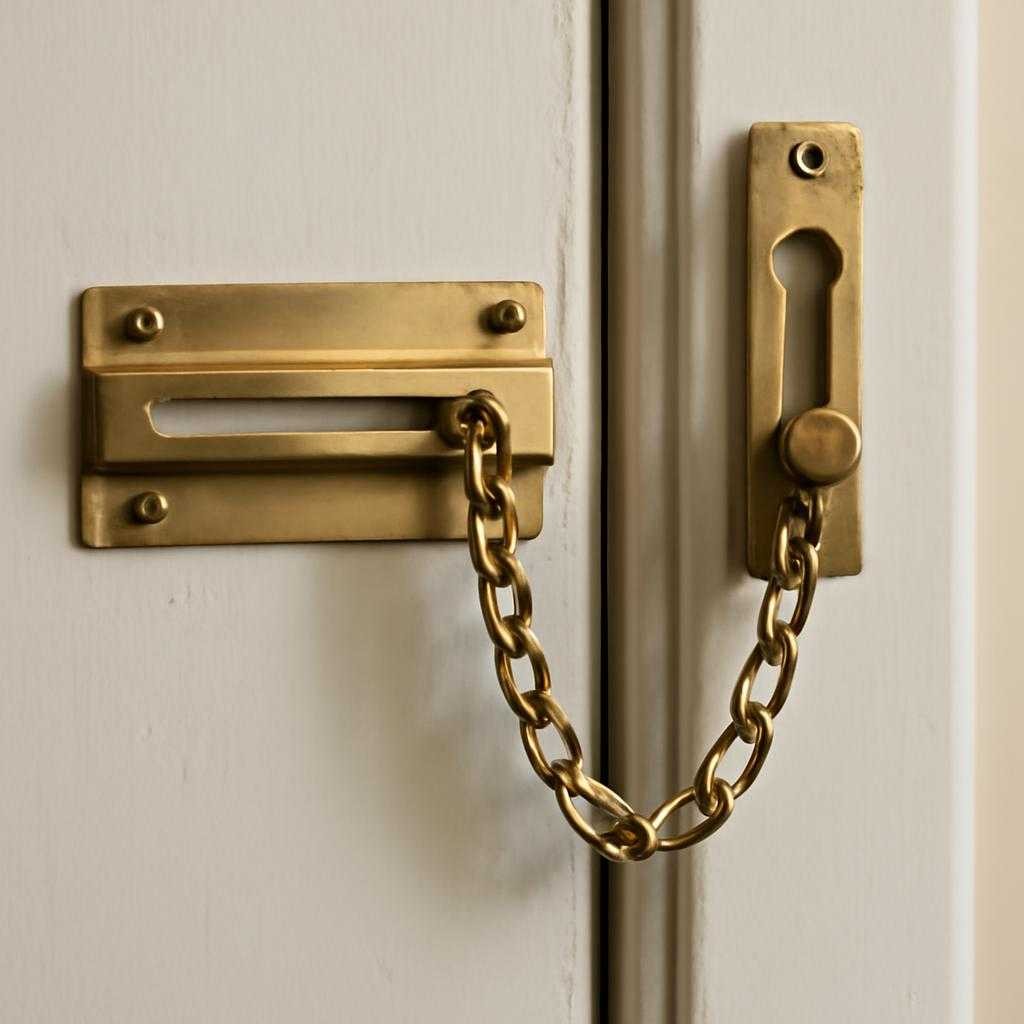

У цепочки движение линеарное: кольцо скользит по штырю, пока звенья не натянуты. Тросиковый вариант цепочки встречается реже, зато выдерживает рывок до 450 Н, когда стандартная стальная цепь сдается уже при 300 Н. Ограничитель опирается на поворотную тягу и осевой шарнир. При открывании дверь выводится на угол 5-12°, упирается в обойму, после чего удерживается срезом штифта. В точке контакта работает изгибающий момент, поэтому прочность зависит от толщины плеча и качества термообработки.

Материалы и финиш

Бюджетные цепочки штампуются из низкоуглеродистой стали с никелевым гальванопокрытием. При влажности свыше 60 % через год проявляется красная коррозия. В среднем сегменте встречается латунь ЛС59-1: она устойчива к выкрашиванию, выглядит солидно, но мягче стали, из-за чего звенья постепенно растягиваются. Премиальные модели делают из нержавеющих марок AISI 304 или 316, а покрывают PVD-слоем, который по микротвердости уступает только нитриду титана. Ограничитель чаще изготавливается из той же нержавейки либо из цинк-алюминий-меди (ЦАМ). Последний вариант выбирают дизайнеры: сплав держит сложный рельеф, благодаря чему удаётся задать фактуру «патинированная бронза» или «сатинированное серебро».

Монтаж без перекосов

Цепочка монтируется в двух точках, поэтому геометрия прилично прощает кривизну полотна. Достаточно выставить пластину с пазом строго горизонтально, а ответную часть — на уровне глаз взрослого жильца. Шуруп лучше заменить анкер-химикатом Ø6 мм с резьбовой шпилькой: в бетоне он держит вырыв до 900 Н. Ограничитель работает в плоскости полотна, поэтому требует идеально параллельной установки к коробке. Ось шарнира крепится к двери, обойма — к коробке через два трёхзаходных самореза DIN 7997. Любой перекос провоцирует клин и скорый люфт.

Эргономика и сценарии

Цепочка удобна для быстрой коммуникации: одно движение — и дверь открыта ровно на щель, достаточную для разговора. Однако при попытке срезать трос болторезом злоумышленнику понадобится лишь секунд десять. Ограничитель сопротивляется дольше: чтобы вывести тягу, приходится разрушать отделку или срезать метизы под углом 30°, что затрудняет доступ инструменту. Зато общение через щель получится только при громкой речи, потому что угол раскрытия минимален.

Акустика и тепло

При хлопке ветра цепь сталкивается с полотном, из-за чего слышен звенящий «форшлаг». Прокладка из фетра частично решает вопрос, но звук остаётся. Шарнирный ограничитель работает тише: детали соприкасаются через латунную втулку, а при закрывании дверь мягко подхватывает демпфер из пенопропилена. Теплотехника даёт плюс ограничителю: зазор между полотном и коробкой сохраняется в пределах 8–10 мм, конвективные потери меньше, чем при цепочке, где щель достигает 25–30 мм.

Прочность и ресурс

Статистику собираю с 2012 года, фиксируя обращения клиентов. Средняя живучесть цепочки — около 75 тыс. циклов, после чего звено растягивается на 0,7 мм и цепь выскакивает из кольца. Ограничитель выдерживает примерно 95 тыс. циклов, проблема возникает в другом: штифт вырывает алюминиевую обойму, если пользователь резко хлопает дверью. Модели с базальтовыми шайбами и вибропоглотителем EVA обходят износ, сохраняя геометрию даже спустя десять зим.

Сервис и замена

Цепочку достаточно смазать литиевой смазкой раз в год и подтянуть крепёж. Замена занимает пять минут: демонтируется старая пластинка, на те же отверстия ставится новая. Ограничитель требовательнее: при люфте меняется весь узел, поскольку посадка штифта уникальна. Перфоратор, два дюбеля M6, съём обоймы — процедура занимает до тридцати минут и оставляет заметную кромку шпаклёвки вокруг.

Правила выбора

При весе дверного полотна до 60 кг и спокойном домашнем режиме цепочки хватает. Для тяжёлой металлической двери или квартиры на первом этаже надёжнее ограничитель из нержавейки 316 с осевой нагрузкой не меньше 600 Н. Финиш под тёплую латунь гармонирует с классическими ручками, PVD-графит сочетается с минимализмом. Защитный узел выигрывает, когда шпиндель закрыт декоративной чашкой: ребёнок не доберётся, а посторонний глаз не увидит крепёж.

Аргументы безопасности

При вскрытии лом входит между полотном и коробкой. Цепочка держит фронтальный рывок, но отдаёт при ломаном усилии (трифектное распределение). Ограничитель распирает коробку, формируя замкнутый контур, благодаря чему взломщик сталкивается с крутящим моментом, превалирующим над рывком. В тандеме с ночной задвижкой фактор успешного взлома падает почти втрое, что подтверждается протоколами лаборатории «Стандарт-С» по методике ГОСТ 31173-2016.

Финишные штрихи

Эстетика — не пустяк. Тонкая цепь на фоне массивной броненакладки выглядит как щепка рядом с дубом и подсознательно снижает чувство защищённости. Ограничитель визуально повторяет линию ручки, создаёт цельный ансамбль. При грамотной контрастной отделке (чёрное полотно + медный ограничитель) входная зона получает характер, цепь в таком случае теряется на фоне фактуры.

Личный итог

В арсенале мастера лежат оба устройства. Цепочку ставлю, когда клиент просит бюджетное решение, держит лёгкую дверь и ценит живое общение через щель. Ограничитель выбирают те, кто дорожит максимальной стойкостью и готов пожертвовать удобством разговора ради монолитной защиты. Поэтому окончательный ответ рождается после замера полотна, оценки жилого сценария и дизайнерского брифа.
